ЛГ-250Ч-01/ ЛГ-400Ч-01/ЛГ-620Ч-01/ЛГ-250Ч-02/ЛГ-400Ч-02/ЛГ-620Ч-02 с.4

возможность доступа для осмотра, обслуживания и ремонта, расположенных

в изделии узлов.

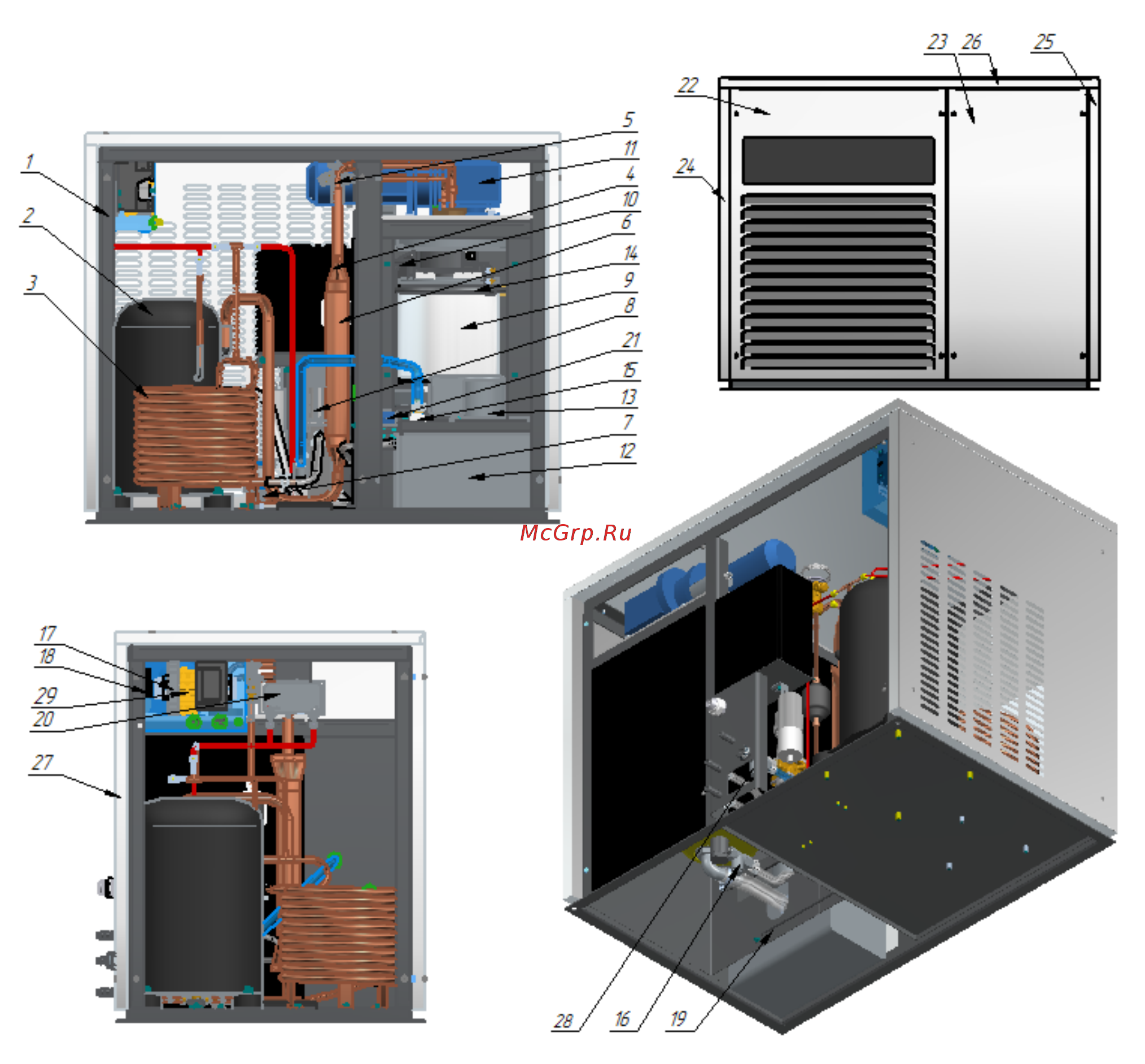

Рис. 1 Устройство льдогенераторов ЛГ-250Ч-01, ЛГ-400Ч-01, ЛГ-620Ч-01

1- Рама

2- Компрессор

3- Конденсатор

4- Фильтр-осушитель

5- Терморегулирующий вентиль ТРВ

6- Докипатель

7- Электромагнитный клапан

8- Клапан регулирующий подачу воды

9- Испаритель

10- Нож

11- Мотор-редуктор

12- Ванна

13- Насос

14- Трубка-разбрызгиватель

15- Клапан поплавковый

16- Фильтр насоса ванны

17- Реле времени

18- Термостат

19- Термочувствительный датчик

20- Реле давления

21- Электро-механический выключатель

22- Стенка передняя

23- Стенка смотровая

24- Стенка боковая

25- Стенка боковая

26- Крыша

27- Стенка задняя

28- Фильтр общей подачи воды

29- Автоматы защиты
