ЛГ-250Ч-01/ЛГ-400Ч-01/ЛГ-620Ч-01/ЛГ-250Ч-02/ЛГ-400Ч-02/ЛГ-620Ч-02 с.7

23- Стенка боковая

24- Стенка боковая

25- Крыша

26- Стенка задняя

27- Фильтр общей подачи воды

28- Автоматы защиты

2.2 Принцип работы

Принцип работы льдогенератора следующий:

1. Режим ЗАПОЛНЕНИЯ ВАННЫ ВОДОЙ (рис. 3)

После пуска льдогенератора через заливной шланг вода поступает в

ванну. При достижении определенного уровня поплавковый клапан перекры-

вает подачу воды. Продолжительность цикла заполнения ванны 5 мин.

настроена через задержку на включение режима заморозки через реле вре-

мени.

2. Режим ЗАМОРОЗКА (Рабочий режим) (рис. 4)

По истечению 5 минут после включения льдогенератора включаются

мотор-компрессор, электронасос подачи воды, мотор-редуктор привода но-

жа. С мотор-компрессора на испаритель подается хладагент, поверхность

испарителя цилиндрической формы начинает охлаждаться. Одновременно

электронасос подает воду через трубку-разбрызгиватель на поверхность ис-

парителя. Вода замерзает на поверхности испарителя, излишки стекают об-

ратно в ванну через слив по замкнутому циклу. Нож приводится в движение

вокруг испарителя, срезая образовавшийся лед. Лед падает в накопитель

(бункер Б-400 или бункер-накопитель БН-2-100). В данном режиме льдогене-

ратор работает непрерывно.

В случае отключения и повторного включения работа льдогенератора

начинается с режима заполнения ванны водой

Схема электрическая принципиальная приведена в конце настоящего

руководства (рисунок 7).

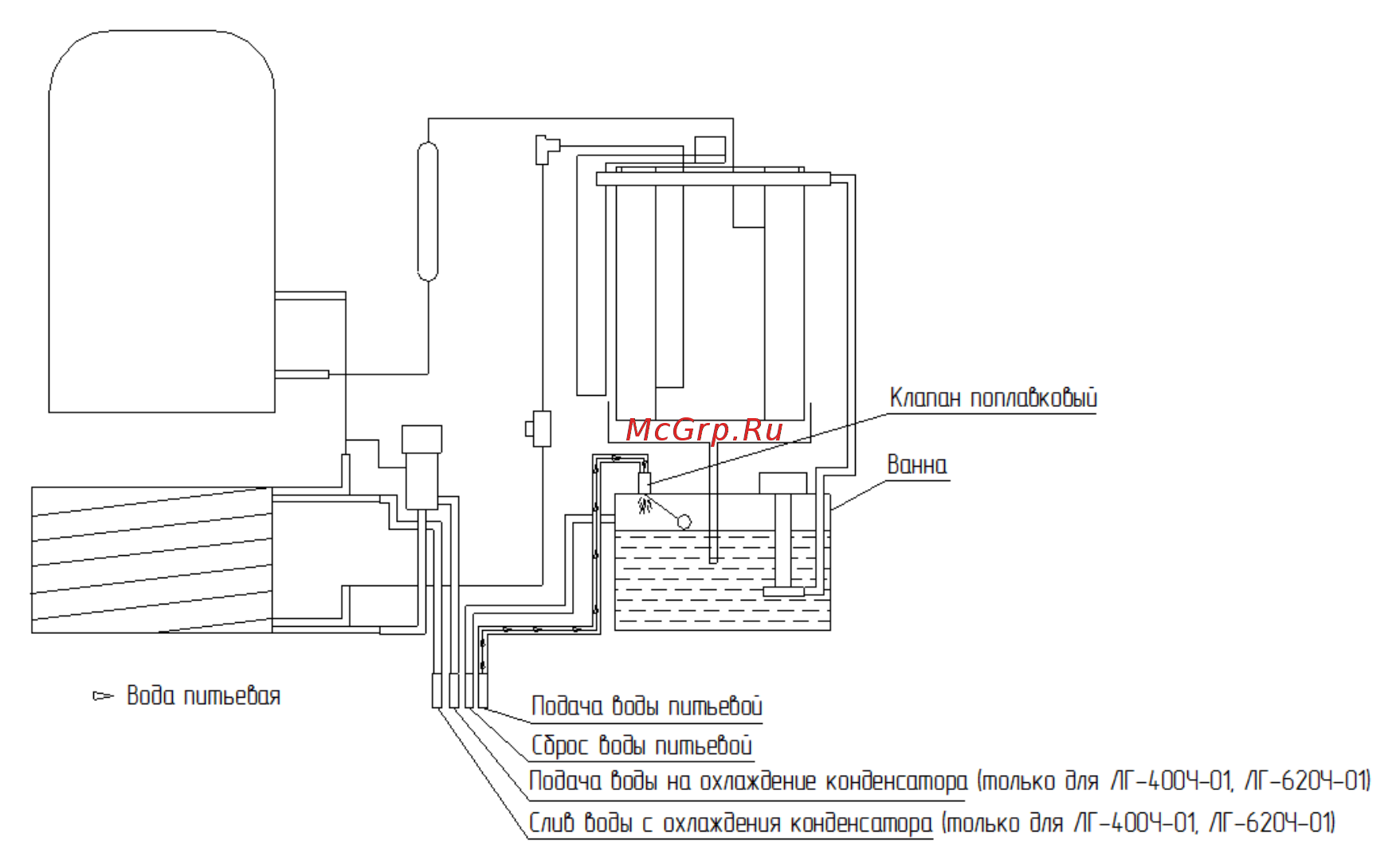

Рис.3 Режим заполнения ванны водой
