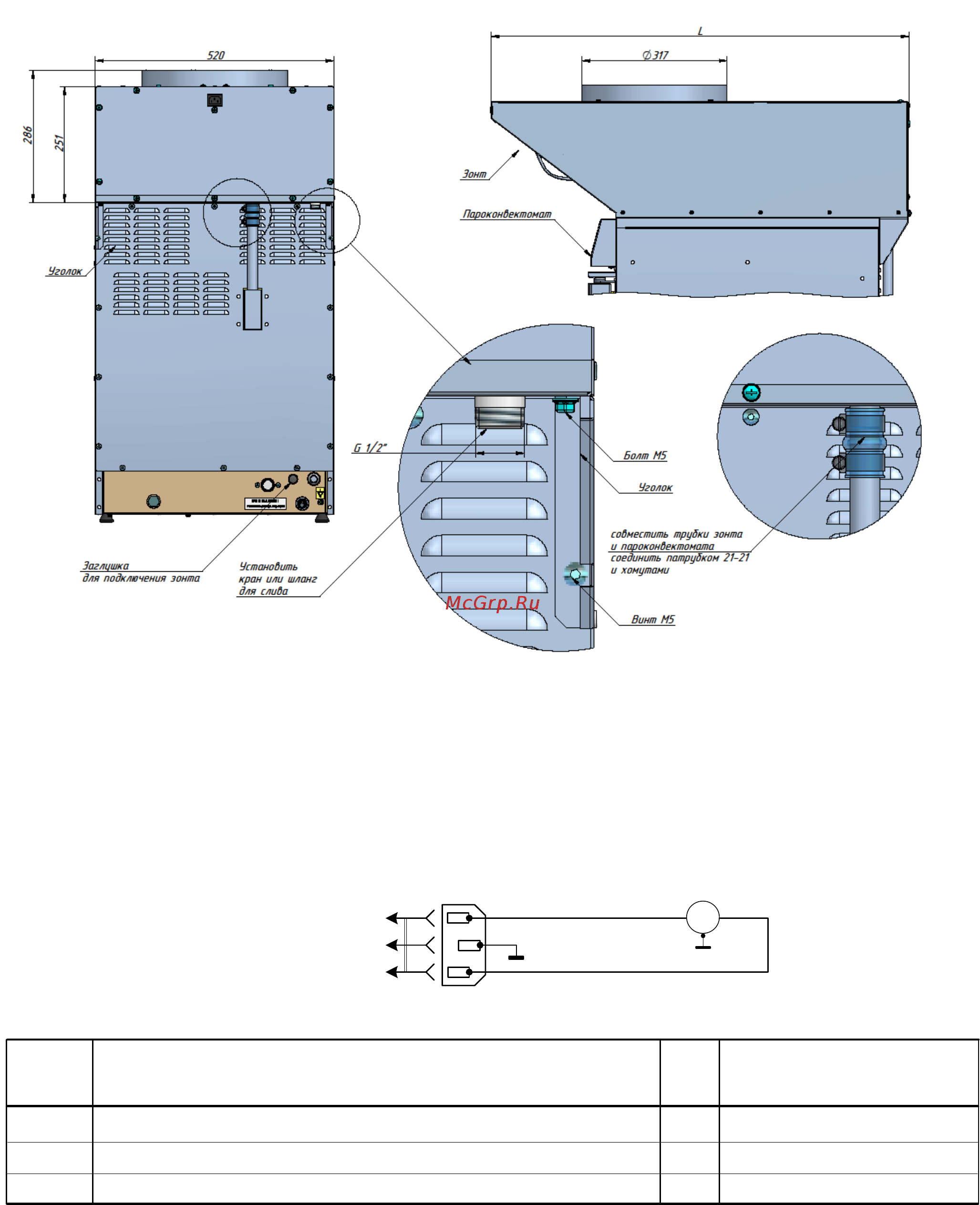

Рис.2 Установка зонта на пароконвектомат
Х1
L N
PE
Х2
Х2:9
QF2:2
К пароконвектомату Х7:РЕ
~
M1
Вилка AS-01
Х2
1
Поз.
обозн.
Наименование
Кол.
Примечание
1
Провод ПВС-ВП 3х0,75 мм² С13
Допускается замена элементов, не ухудшающих технические характеристики изделия.
Iн=16 A
1
М1 Электродвигатель YZ34-45
X1
L=2000 мм
Рис.3 Схема электрическая принципиальная ЗВВ600 / ЗВВ700
Содержание
- Зонт состоит из трех основных частей корпуса съемного лабиринтного 3
- Комплект поставки 3
- Осевым вентилятором в зонт проходит сквозь фильтр и удаляется из помещения очищенным при ударе о стенки фильтра имеющего лабиринтную структуру па ры масла жира и воды конденсируются из за температурного перепада на фильтре и стекают в канал 3
- Разогретый воздух насыщенный парами масла жира и воды всасывается 3
- Таблица 1 3
- Таблица 2 3
- Технические характеристики 3
- Устройство и принцип работы 3
- Фильтра осевого вентилятора лабиринтный фильтр легко вынимается и его не обходимо периодически чистить в корпусе зонта имеется герметичная ванна куда стекает масло жир и вода с лабиринтных фильтров ванна имеет сливную трубку с резьбой g ½ к которой необходимо присоединить шаровой кран для слива жидкости 3
- Рис схема электрическая принципиальная звв600 звв700 11
- Рис установка зонта на пароконвектомат 11
