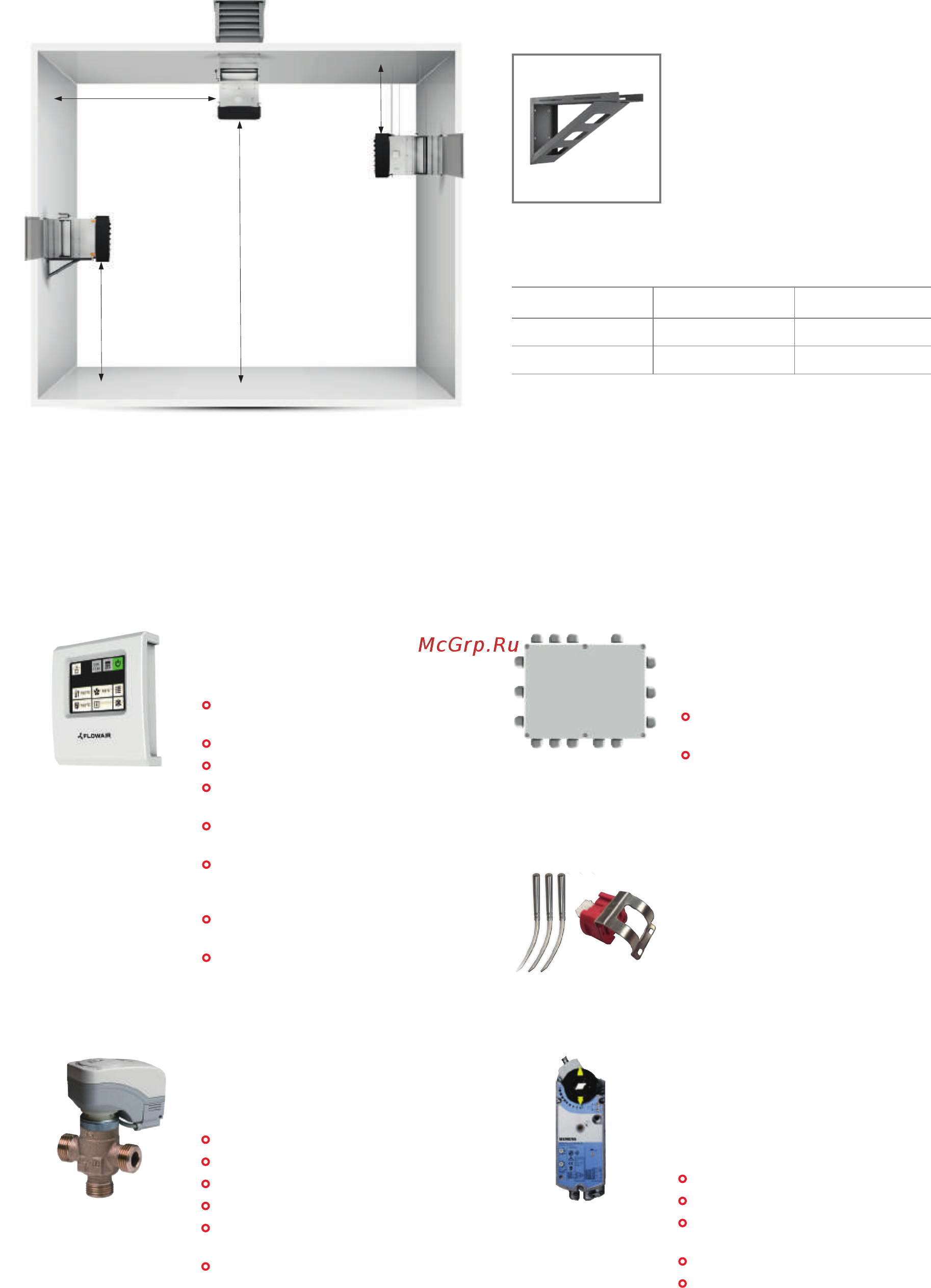

22
Смесительная камера
Монтажная консоль
При помощи монтажной кон-
соли можно установить обо-
рудование перпендикулярно
к стене.
Рекомендуемые расстояния установки
мин. 1,0 м
Установка под перекрытием
Вертикальная установка
А
мин 1,0 м
B
Монтаж оборудования
KC1 КC2
A
м 2,5–3.0 2,5–6,0
В
*
м 2.4–4.5 2,5–8,0
* При подборе надо учесть длину потока
неизотермического воздуха.
Автоматика
К смесительным камерам КС применяется система управления КС-У, которая обеспечивает питание, управление
и защиту для одного водяного тепловентилятора, работающего совместно со смесительной камерой. Автома-
тика для камер смешения включает в себя следующие элементы:
DRV KM
модуль управления
тепловентиляторами
Диапазон температуры работы:
-10 … +60°C
Степень защиты: IP54
4 x PT-1000
Датчик температуры
T1 – Внешнего воздуха, T3 – Нагнетае-
мого воздуха, T4 – Рециркуляционного
воздуха, T5 – Теплоносителя.
T-Box Командоконтроллер
с жидкокристаллическим
дисплеем
Кол-во подкл. модулей 31
(более 500 аппаратов*)
Регулировка температуры
Настройка производительности
Регулировка степени открытия
дроссельных заслонок
Настройка событий в соответствии
с календарем
Защита от разморозки (защита
от падения температурыв помеще-
нии ниже критического уровня)
Блокировка устройства с помощью
пароля
Подключение к BMS
* используя модули DRV и распределители
сигнала RX.
SRX3d Клапаны
Трехходовой клапан
с сервоприводом
Питание: 230В
Макс. темп. теплоносителя: 110°C
Макс. рабочее давление: 16 бар
Степень защиты: IP40
Kvs: 2,5 – КС1
4 – КС2
Присоединительные размеры: ¾” – КС1
1” – КС2
SP-10
Сервопривод дроссельных
заслонок с возвратной пружиной
постоянного действия, управляе-
мый сигналом 0-10В.
Питание: AC 24В 50/60Гц, DC24В
Провода: 4 x 0,5 мм²
Потребление мощности:
2,5Вт – действие, 1Вт – ожидание
Степень защиты: IP54
Диапазон рабочей темп.: -30°C ÷
+50°C
