29

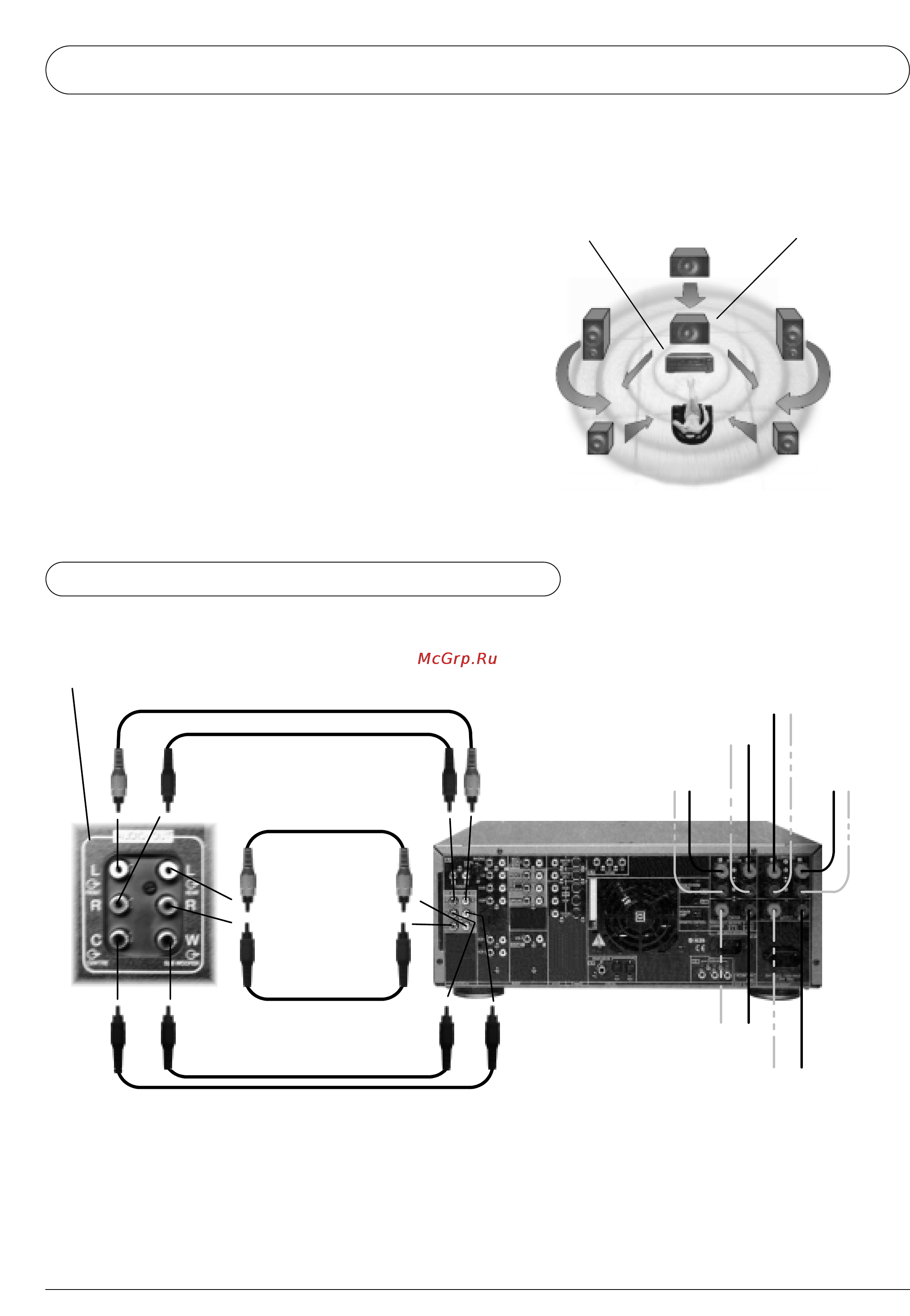

Подключение AV-компонентов
Гнезда AUDIO OUT на задней панели телевизора позволяет Вам создать свою собственную заказную звуковую систему с помощью внешних усилителей и
акустических систем.
Вы можете, например, использовать внешний усилитель DTS/Dolby
Digital для подключения внешних фронтальных левой и правой
акустических систем, а также тыловых левой и правой акустических
систем окружающего звучания, центральной акустической системы и
сабвуфера (LFE), как показано на рисунке:
Замечания:
Подробности подключения акустических систем приведены в инструкции внешнего усилителя DTS/Dolby Digital.
Подключайте каждый выход к соответствующему входу внешнего усилителя DTS/Dolby Digital. Используйте соединители Phono (RCA) (не входят в комплект
поставки)
Внешний усилитель
DTS/Dolby Digital
(не входит в комплект)
Центральная
акустическая система
(не входит в комплект)
Сабвуфер (LFE)
(не входит в комплект)
Фронтальная левая АС
(не входит в комплект)
Фронтальная
правая АС (не
входит в
комплект)
Тыловая левая АС
“surround” (не входит
в комплект)
Выход от гнезд
AUDIO OUT
Выход фронтального левого канала
Выход фронтального правого канала
Выход тылового
левого канала “surround”
Выход тылового
правого канала “surround”
Выход канала сабвуфера/LFE
Выход центрального канала
К фронтальной правой АС
К фронтальной левой АС
К тыловой правой
АС “surround”
К сабвуферу/LFE
К тыловой левой
АС “surround”
Вид сзади внешнего усилителя
DTS/Dolby Digital
К центральной АС
Тыловая правая
АС “surround”
(не входит
в комплект)
Подключение внешних усилителей и динамиков
