Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и функции
Реверсивные виброплиты LG являются
эффективными уплотнительными установками,
которые разработаны специально для уплотнения
средних и глубоких слоев сыпучих грунтов на
ограниченных площадях, таких как траншеи,
стоянки автотранспорта, фундаменты и прочие
области. Любое другое использование
запрещено.
С использованием комплекта для мощения
блоками они также пригодны для задач мощения
блоками.
Уплотнительные машины LG, как и все машины
с двигателями внутреннего сгорания,
разрешается использовать только в хорошо
проветриваемых местах.
Запрещается буксировка уплотнительной машины
LG позади транспортного средства.
Не использовать на более крутых уклонах, чем
рекомендованные в данном руководстве.

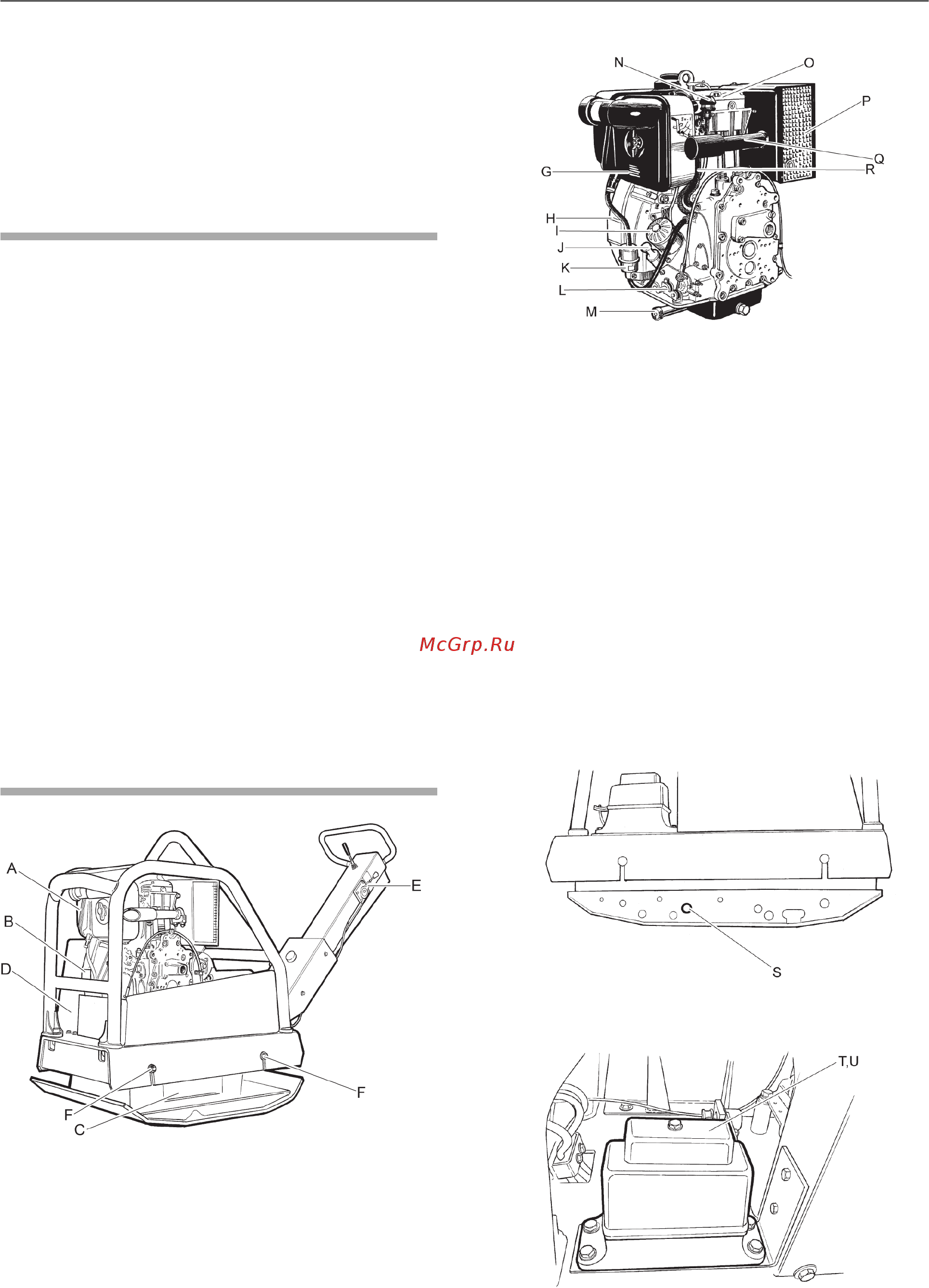

Основные детали
A. Топливный бак
B. Кожух ременной передачи
C. Эксцентриковый элемент
D. Клиновидный ремень
E. Управление дросселем
F. Амортизатор
G. Воздушный фильтр
H. Система охлаждения
I. Масляный фильтр
J. Измерительный щуп
K. Топливный фильтр
L. Регулятор оборотов двигателя
M. Пробка для слива масла
N. Индикатор воздушного фильтра
O. Крышка головки блока цилиндров
P. Глушитель
Q. Выхлопная труба
R. Насос-форсунка
S. Масляная пробка, эксцентриковый элемент
T. Резервуар гидравлической жидкости
U. Измерительный щуп гидравлической
жидкости
© 2013 Atlas Copco Construction Tools AB | No. 9800 1111 13b | 2013-04-27
Оригинальное руководство
12
LG 500Руководство по технике безопасности и
эксплуатации
