Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Предназначение машины
Вибратор вибробулавы AZ представляет собой
высокочастотный вибратор бетона. Он
разработан по принципу маятника, имея низкую
скорость вращения вала и высокую частоту в
трубе вибратора.
Вибробулава AZ подходит для всех типов
строительных площадок. Он подходит к
приводным блокам, работающим от
электричества, бензина и дизельного топлива.
Он также оборудован 5-метровым (16,4 футов)
гибким валом.

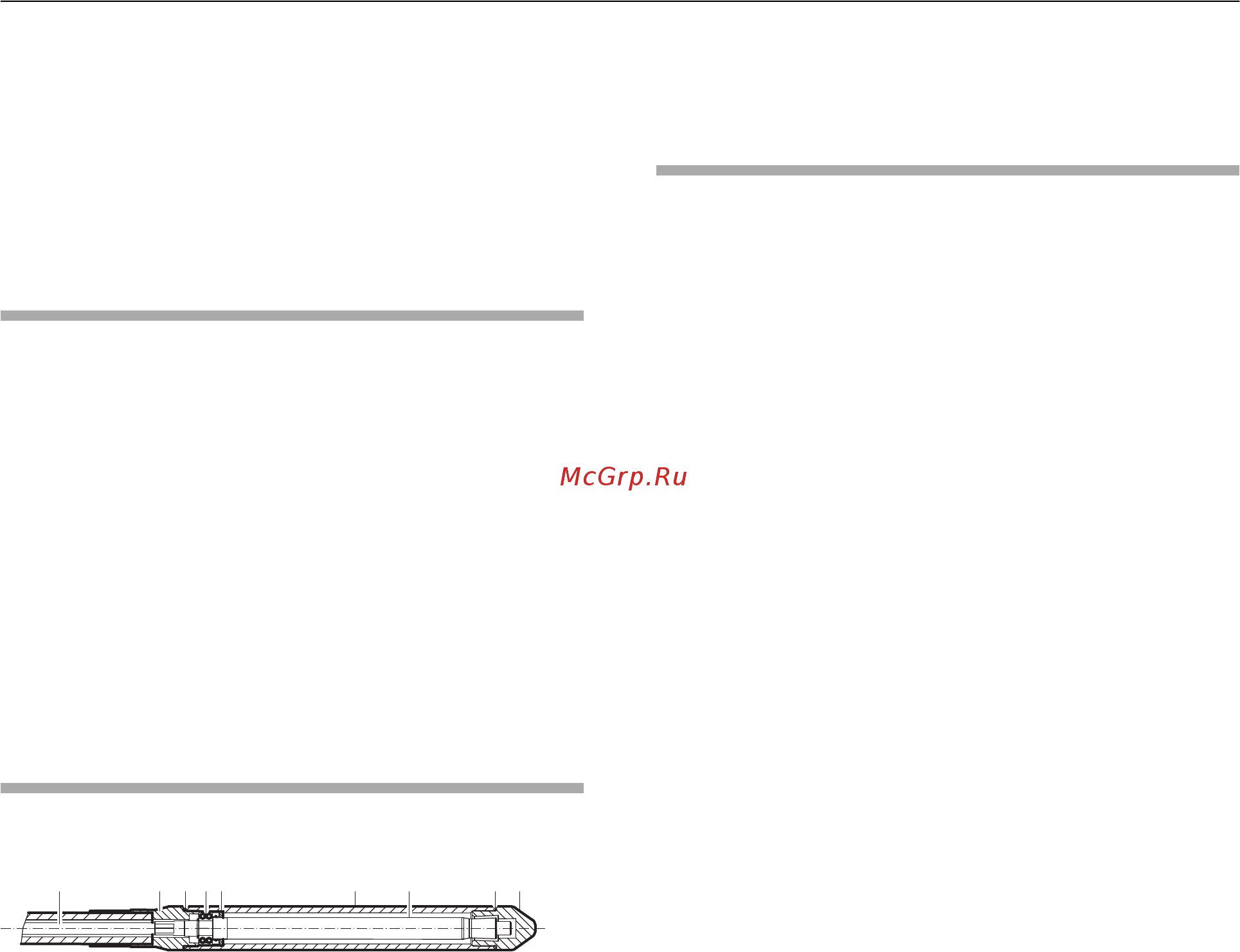

Основные детали
Головка вибратора AZ
A
B C DE
F G
C
H
A. Гибкий вал
B. Концевой хвостовик
C. Уплотнительное кольцо
D. Саморегулирующийся шариковый
подшипник
E. Уплотняющие втулки
F. Труба
G. Вал вибратора
H. Концевая крышка
Эксплуатация
Подготовка перед вибрацией
Запуск
1. Переместите блокировочный рычаг муфты
вперед.
2. Вставьте муфту вибратора вибробулавы в
направляющую втулку приводного блока.
3. Слегка проворачивайте муфту двигателя, пока
квадратное крепление гибкого вала не
совпадет с квадратной трубкой блока.
4. Отпустите блокировочный рычаг. Если
соединение между валом и приводным
блоком было выполнено надлежащим
образом, рычаг самостоятельно вернется в
изначальное положение.
УBEДOMЛEHИE Никогда не подсоединяйте
вибратор вибробулавы к приводному блоку, когда
он работает.
При запуске вибратора для начала вибрации
может понадобиться придать вибробулаве
боковой толчок. Убедитесь, что шланг не
сгибается слишком резко и что шланг не
сворачивается в петлю. Это приведет к
повышенному износу и сократит срок службы
шланга.
Вибрация
УBEДOMЛEHИE Не пытайтесь использовать
вибратор для бокового перемещения бетона.
11© 2013 Atlas Copco Construction Tools AB | No. 9800 1179 13a | 2013-02-14
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
AZ 26, 36, 46, 56
Содержание
- Содержание 3
- Введение 5
- О руководстве по технике безопасности и эксплуатации 5
- Личная безопасность 6
- Наркотики алкоголь и лекарства 6
- Пояснение слов предупреждений 6
- Правила техники безопасности 6
- Рабочая зона 6
- Средства индивидуальной защиты 6
- Рабочий процесс меры предосторожности 9
- Меры предосторожности техническое обслуживание 10
- Хранение 10
- Вибрация 11
- Головка вибратора az 11
- Запуск 11
- Общие сведения 11
- Основные детали 11
- Подготовка перед вибрацией 11
- Предназначение машины 11
- Эксплуатация 11
- Перерыв в работе 12
- Смазка 12
- Техническое обслуживание 12
- Разборка 13
- Сборка 13
- Утилизация 13
- Хранение 13
- Az 26 36 46 56 руководство по технике безопасности и эксплуатации 14
- Az56 az46 az36 az26 тип 14
- В соответствии с en iso 5349 1 14
- Данные об инструментах az 14
- Измеренное эффективное ускорение в воде при водном приводе одной вибробулавы у шланга через два метра от конца вибробулавы м 14
- Технические характеристики 14
- Www atlascopco com 16
