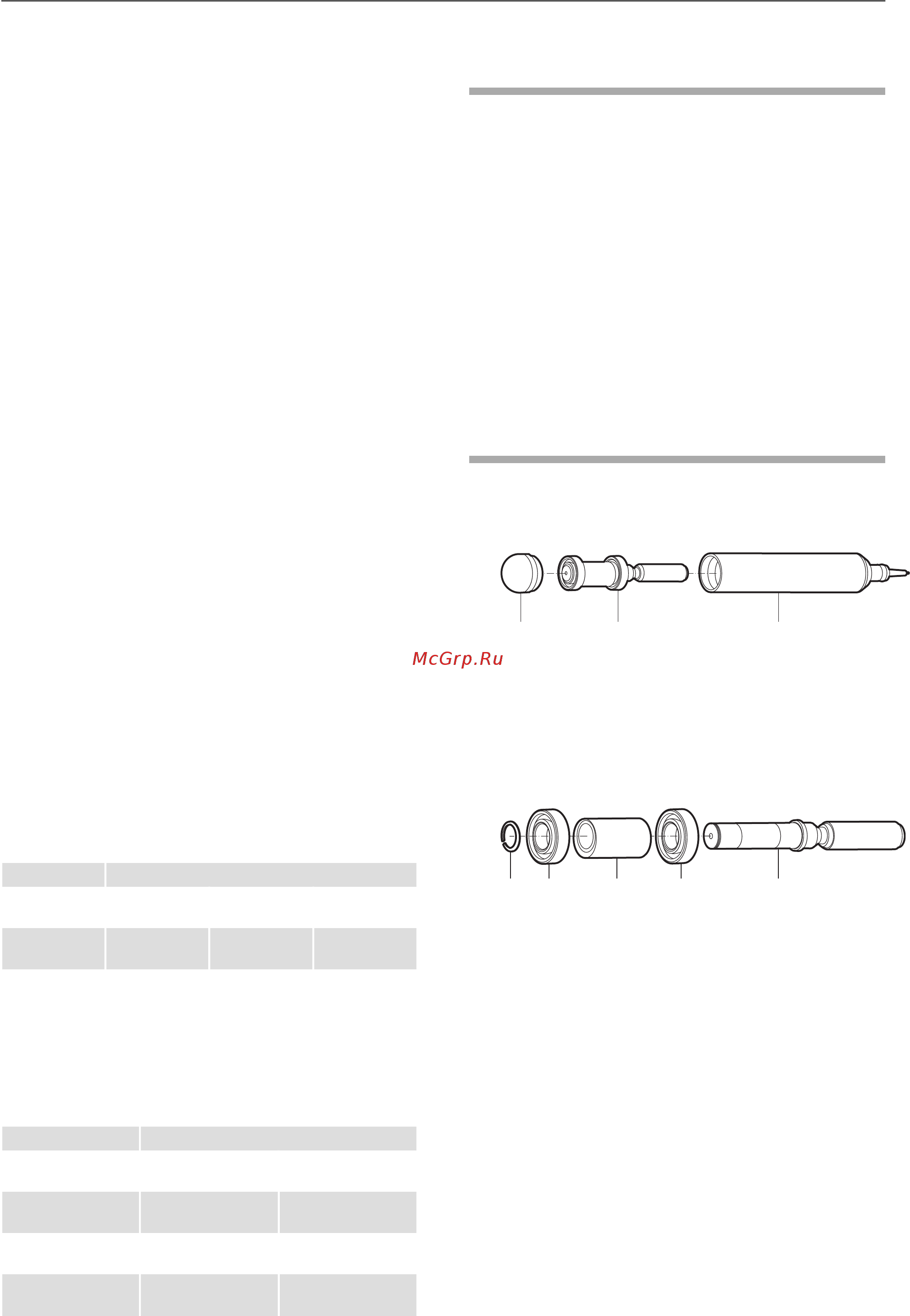

Atlas Copco Vibrastar 40 [15/24] Разборка вибрирующего элемента
![Atlas Copco Vibrastar 40 [15/24] Разборка вибрирующего элемента](/views2/1340256/page15/bgf.png)
Vibrastar не нуждается в обслуживании, за
исключением очистки. Для наилучших
результатов охлаждения крышка
преобразователя должна быть чистой.
УBEДOMЛEHИE Данный блок оборудован
компонентами, которые работают под очень
высоким напряжением. Перед тем, как начать
разорку следует подождать 2 минуты.
УBEДOMЛEHИE Никогда не выполняйте очистку
блока привода с помощью воды под высоким
давлением.
Срабатывание устройства защитного
отключения (УЗО):
1. Проверьте кабель и штекер, замените
поврежденные и дефективные части.
2. Если проблема не была исправлена, замените
преобразователь.
Неисправность преобразователя:
1. Используйте переключатель, чтобы
остановить преобразователь.
2. Подождите 30 секунд.
3. Используйте переключатель, чтобы включить
преобразователь. Если преобразователь
запустился, неисправностью послужила
перегрузка в результате дефектной
механической детали или застревание
вибробулавы в стальной арматуре.
В случае возникновения проблем (перегрев,
поражение электрическим током и т. д.) проверьте
потребление вибробулавы с помощью
ампервольтметра. Потребление вибробулавы
должно быть ниже значения, указанного в
таблице.
Максимальное потребление, A
Vibrastar60Vibrastar50Vibrastar40Вибрирующий
элемент
8,5*7,3*3,7*Труба
статора
* Когда вибробулава поднята из бетона.
Износ вибратора
Если значения диаметра концевой крышки и
трубки статора ниже указанных, их следует
заменить.
Внешний Ø мм (дюймы)
Износ трубы
статора
Износ концевой
крышки
Вибратор
37,5
(1,47)
37
(1,45)
Vibrastar40
45,5
(1,79)
45
(1,77)
Vibrastar50
55,5
(2,18)
55
(2,16)
Vibrastar60
Разборка вибрирующей
головки
1. Поместить вибрирующий элемент в тиски для
труб и закрепить.
2. Срезать хомут с рабочего шланга.
3. Потянуть шланг, чтобы снять его с ниппеля.
4. Сдвинуть резиновую шланговую защиту с
клемм.
5. Врезать теплоизоляцию и отсоединить
клеммы.
Разборка вибрирующего
элемента
1. Отверните концевую крышку (А) от трубы (С)
статора (правая резьба). Статор вклеен
внутри трубы. Рекомендуется замена статора.
A B C
2. Для удаления всего ротора (В) из трубы
статора воспользуйтесь экстрактором ротора.
3. Когда весь ротор (В) был удален, можно легко
снять упорные кольца (Е), подшипники (F) и
кулачки (G) с ротора (D).
DFGFE
УBEДOMЛEHИE Не наносите чрезмерное
количество смазки на валы. Нанесение
чрезмерного количества смазки на вал может
перевести к перегрузке электрического
приводного блока и разомкнуть размыкатель
цепи. Перед помещением в бетон позвольте
блоку работать вхолостую в течение двух минут
в целях распределения смазки на гибком вале.
15© 2013 Atlas Copco Construction Tools AB | No. 9800 1181 13a | 2013-04-29
