Atlas Copco AME 1500 [16/24] Схема проводки
![Atlas Copco AME 1500 [16/24] Схема проводки](/views2/1340260/page16/bg10.png)

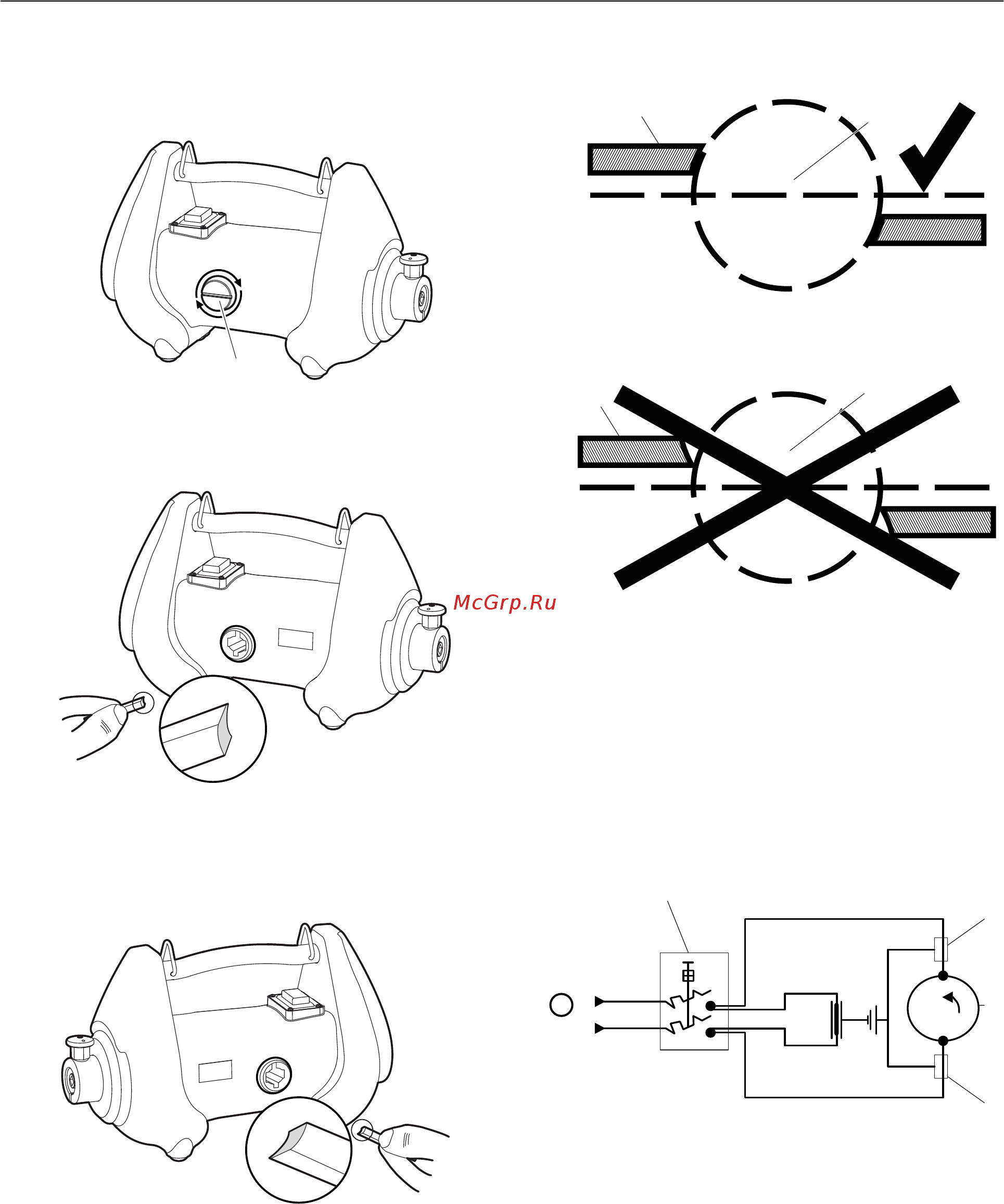

1. Снимите защитный колпачок (В), чтобы
получить доступ к угольным щеткам.
Воспользуйтесь большой плоской отверткой,
если необходимо.
B
2. Замените правую щетку, она должна быть
расположена скошенной стороной вниз.
3. Замените левую угольную щетку, она должна
быть расположена с противоположной
стороны.
4. Убедитесь в правильности установки угольных
щеток.
A
C
Правильное расположение угольных щеток.
A
C
Неправильное положение угольных щеток.
УBEДOMЛEHИE В случае неправильной
установки угольных щеток, коммутатор может
быть разрушен, а корпус может расплавиться от
перегрева. Слишком узкий или слишком резкий
контакт между угольной щеткой и коммутатором
может привести к искрам и плохому контакту.
Схема проводки
B
D
E
D
C
A
115V / 230V
A. Питание
B. Переключатель
C. Ротор
D. Статор
E. Конденсатор (только 230 В)
УBEДOMЛEHИE Вращение против часовой
стрелки (вид со стороны муфты)
© 2013 Atlas Copco Construction Tools AB | No. 9800 1205 13d | 2013-05-03
Оригинальное руководство
16
