Установка
Балочная конструкция
Перед установкой вибратора на балочную
конструкцию рекомендуется настроить
центробежную силу. См. раздел «Настройка
центробежной силы».
1. Поместите балочную конструкцию на землю.
A
A

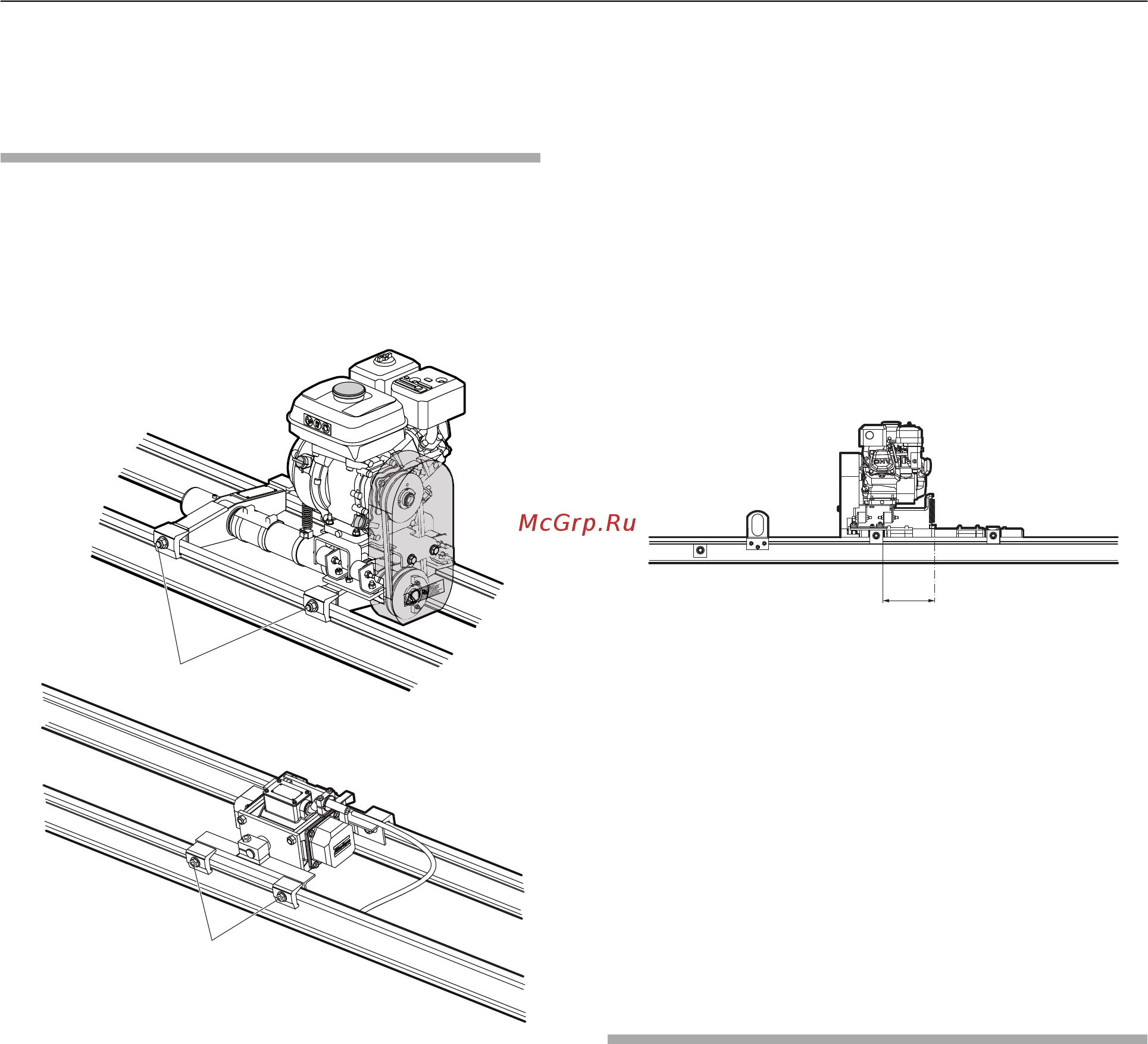

2. Установите вибратор на балочную
конструкцию.
BE 20
1. Установите вибратор в середине балки.
2. Затяните винты к секции и опоре (А). Нагрузка
крутящим моментом составляет 68 Нм.
3. Проверьте балку. Убедитесь, что балка
двигается плавно. Если балка не двигается
плавно, повторно проведите настройку путем
перемещения вибратора в одном или другом
направлении до тех пор, пока балка не начнет
двигаться плавно.
BE 200
1. Установите вибратор в середине балки.
2. Установите винты в секции и используйте
квадратные шайбы.
3. Затяните винты к секции и опоре (А). Нагрузка
крутящим моментом составляет 68 Нм.
BE 202
1. Установите стяжные болты в секции и
разместите пластины и квадратные шайбы
на каждой из сторон секций.
2. Затяните гайки на стяжных болтах. Нагрузка
крутящим моментом составляет 68 Нм.
3. Установите вибратор на два стяжных болта.
BE 30
1. Установите опору вибрирующей части на
сбоку двигателя на (В) расстоянии в 200 мм
(7,9 дюйма) от середины балки.
B
2. Прикрутите опору (А) к секциям. Нагрузка
крутящим моментом составляет 68 Нм.
3. Проверьте балку. Убедитесь, что балка
двигается плавно. Если балка не двигается
плавно, повторно проведите настройку путем
перемещения вибратора в одном или другом
направлении до тех пор, пока балка не начнет
двигаться плавно.
Настройка центробежной
силы
BE 20, BE 200, BE 202
УBEДOMЛEHИE Отключите вибратор от
питания.
Выкрутите соединительные винты и снимите
крышки с каждого конца вибратора. Открутите
гайки, которые удерживают грузы. Возможные
позиции установки указаны в таблице и на нижней
стороне крышек.
Поворачивайте грузы на 180° до получения
необходимой центробежной силы. Настройка
должна быть выполнена таким же путем на
каждом конце ротора. Прикрепите грузы и
соберите крышки обратно вместе с их
уплотнениями. Убедитесь, что уплотнения
находятся в хорошем состоянии.
УBEДOMЛEHИE По умолчанию центробежная
сила настроена на позицию 4.
© 2013 Atlas Copco Construction Tools AB | No. 9800 1185 13b | 2013-04-05
Оригинальное руководство
16
