Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Предназначение машины
Делитель потока масла – это прочное и надежное
устройство, разработанное для работы вместе с
гидравлическими блоками питания,
инструментами и машинами компании Atlas
Copco, а также с большинством гидравлических
экскаваторов, экскаваторных погрузочных машин
и тракторов.
Если соблюдаются эксплуатационные параметры
гидравлической жидкости, то ограничений к
температуре окружающей среды нет.
Делитель потока масла разработан для
обеспечения постоянного потока масла,
ограничивая поток масла от источника питания,
в котором поток масла сильнее,ч ем необходимо
для работы гидравлического инструмента. Любое
другое использование запрещено. См. перечень
запасных деталей или каталог принадлежностей.
В зависимости от модели, делители потока масла
могут быть отрегулированы от 20 до 25 или от 25
до 38 литров в минуту. Лишнее масло
возвращается в емкость источника питания через
отверстие в емкости (Т).
Делитель потока оборудован следующими
функциями:
Регулируемый ограничительный клапан (В),
используемый для задания максимального
рабочего давления. Регулятор потока (Q) для
регулировки потока масла к гидравлическому
инструменту. Также установлен запорный клапан
(Н), разработанный для предотвращения
повреждения гидравлического инструмента, если
случайным образом линия давления была
подсоединена к отверстию емкости (Т). Лишнее
масло, возвращаемое в емкость источника
питания, создает нагрев гидравлической системы.
С тепловыми нагрузками должен справляться
маслоохладитель источника питания. В целях
предотвращения образования нежелательных
тепловых нагрузок в гидравлической системе
необходимо отрегулировать скорость и/или
выпускную способность насоса источника питания
таким образом, чтобы сила потока не была
излишней.

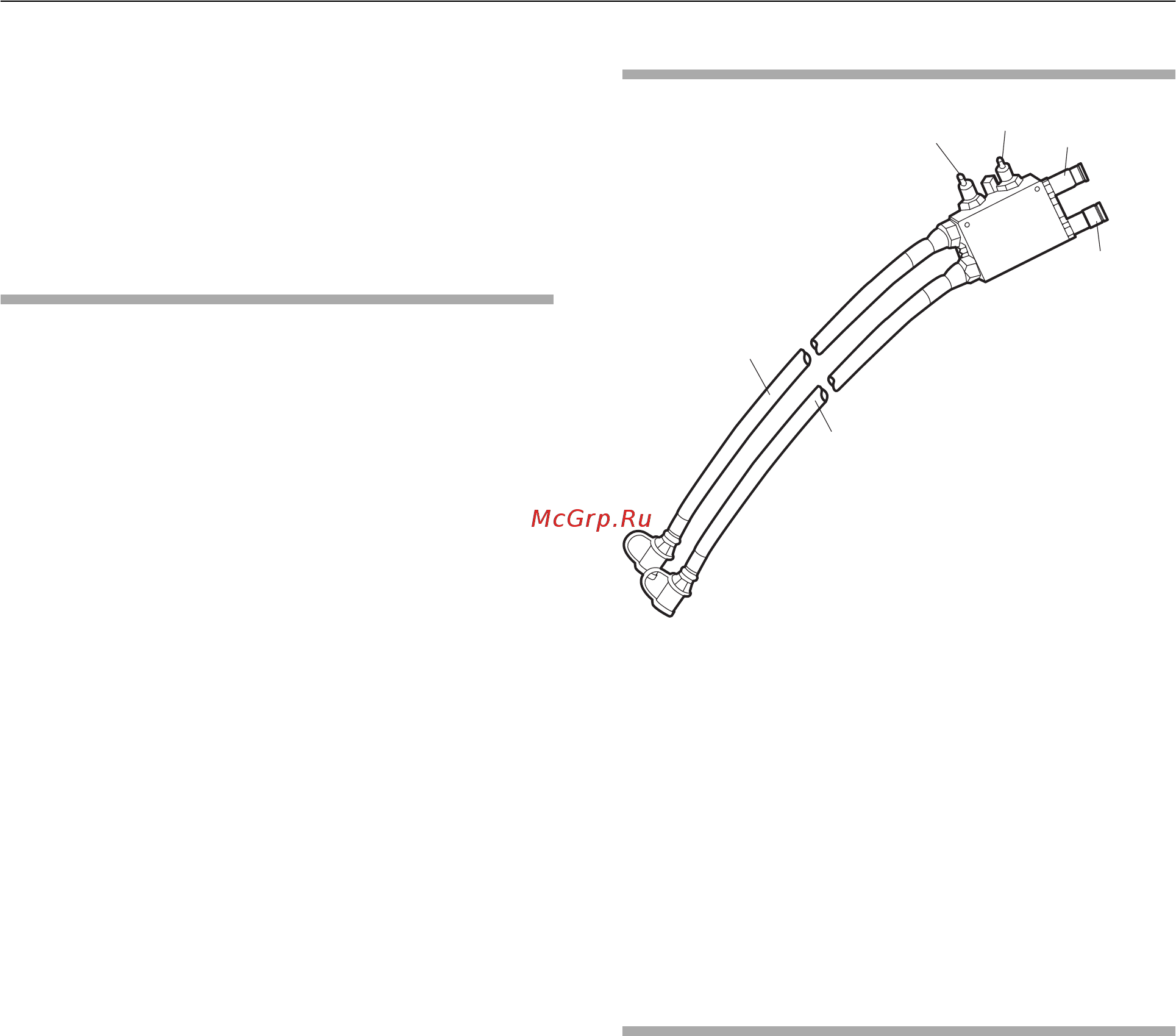

Основные детали
1
3
2
6
4
5
1) Муфта емкости (А)
2) Клапан ограничения давления (В)
3) Регулятор потока (Q)
4) Соединение инструмента, поток
ограниченного давления (С)
5) Соединение инструмента, возврат (R)
6) Муфта насоса (D)
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
9© 2013 Atlas Copco Construction Tools AB | No. 3392 5004 13 | 2013-02-06
Оригинальное руководство
