Обзор
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и назначение
Гидравлический силовой агрегат LP 9-20
предназначен для управления гидравлическими
отбойными молотками и другими
гидравлическими машинами. Любое другое
использование запрещено.
Агрегат LP 9-20 P оснащен бензиновым
двигателем HONDA 9 л. с. с воздушным
охлаждением и гидравлической системой POD
(мощность по требованию), а агрегат LP 9-20 E
— электродвигателем 5,5 кВт.
Агрегат обеспечивает непрерывную подачу масла
20 ± 2 л/мин (5 галл. США/мин).
Основные части
A
B
C
L
D
E
F
M
G
H
I
J
K

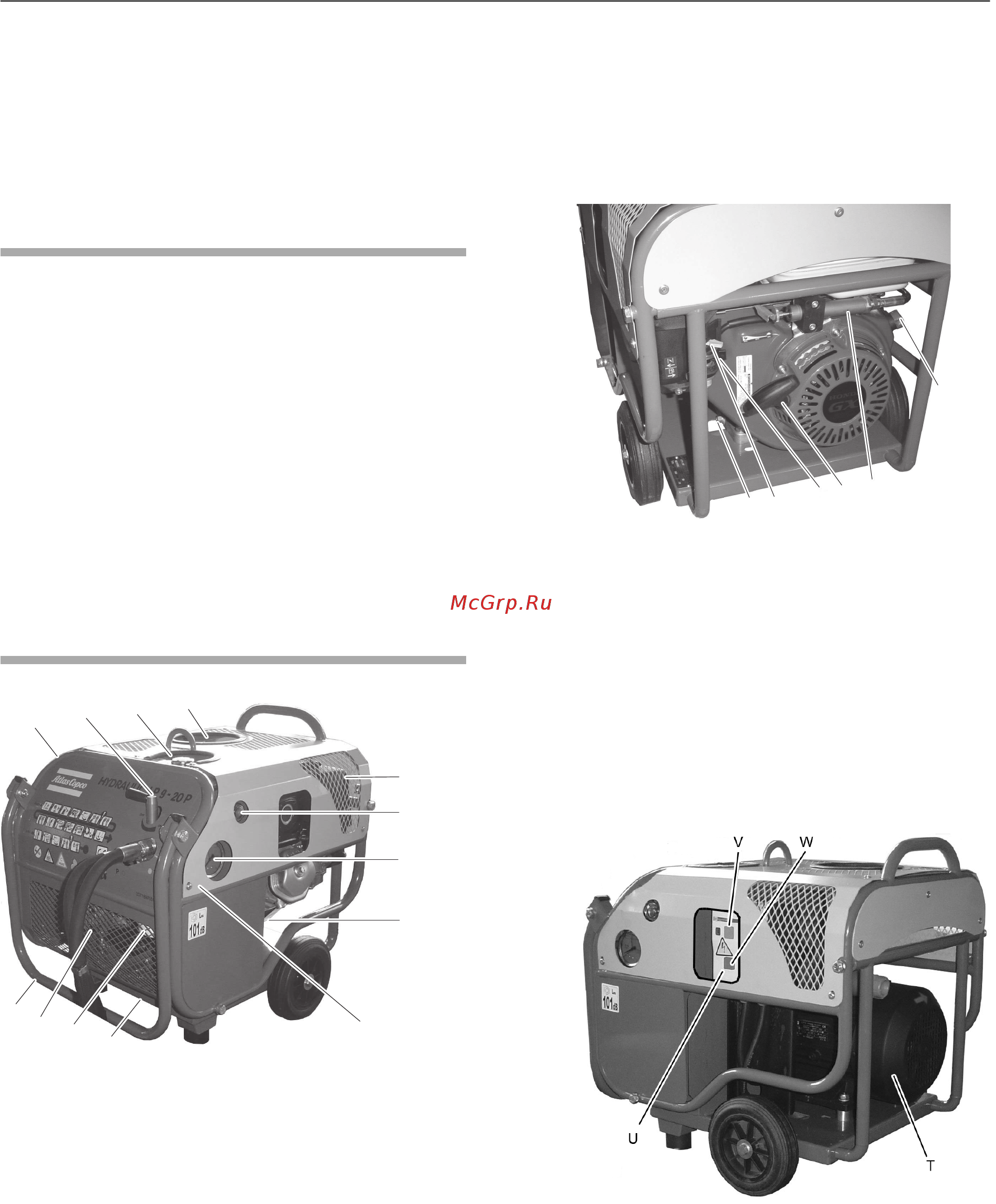

A. Маслоохладитель
B. Перепускной клапан
C. Крышка заливной горловины
гидравлического масла
D. Воздушный фильтр
E. Смотровое стекло уровня гидравлического
масла
F. Указатель состояния фильтра
G. Предохранительный клапан
H. Пробка сливного отверстия
I. Фильтр гидравлического масла
J. Гидравлический насос
K. Откидные ручки
LP 9-20 P
L. Крышка топливозаливной горловины
M. Измерительный щуп моторного масла
N
O
P
Q
R
S
N. Пробка сливного отверстия моторного
масла
O. Ручка управления дросселем
P. Топливный кран
Q. Стартерный шнур
R. Система POD (мощность по запросу)
S. Выключатель зажигания
LP 9-20 E
T. Электродвигатель
U. Распределительная коробка
V. Кнопка пуска
W. Кнопка останова
11© 2012 Atlas Copco Construction Tools AB | No. 3392 5054 13h | 2012-07-02
Оригинальное руководство
