Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и функции
LP – это гидравлический блок питания
предназначен для эксплуатации гидромолотов
Atlas Copco и прочих машин. Прочее
использование не допускается.
Агрегат LP 18-2x20/1x40 Twin PE оборудован
бензиновым двигателем Briggs & Stratton
Vanguard V-Twin мощностью 18 л. с. с воздушным
охлаждением и гидравлической системой POD
(системой увеличения мощности по требованию).
Агрегат LP 18-2x20/1x40 Twin E оборудован
электродвигателем мощностью 11 кВт и не имеет
системы POD.
Силовые агрегаты LP 18-2x20/1x40 Twin PE и LP
18-2x20/1x40 Twin E обеспечивают поток масла
2 x 20 л/мин (2 x 5 галлонов/мин) или 1 x 40 л/мин
(1 x 10 галлонов США/мин).

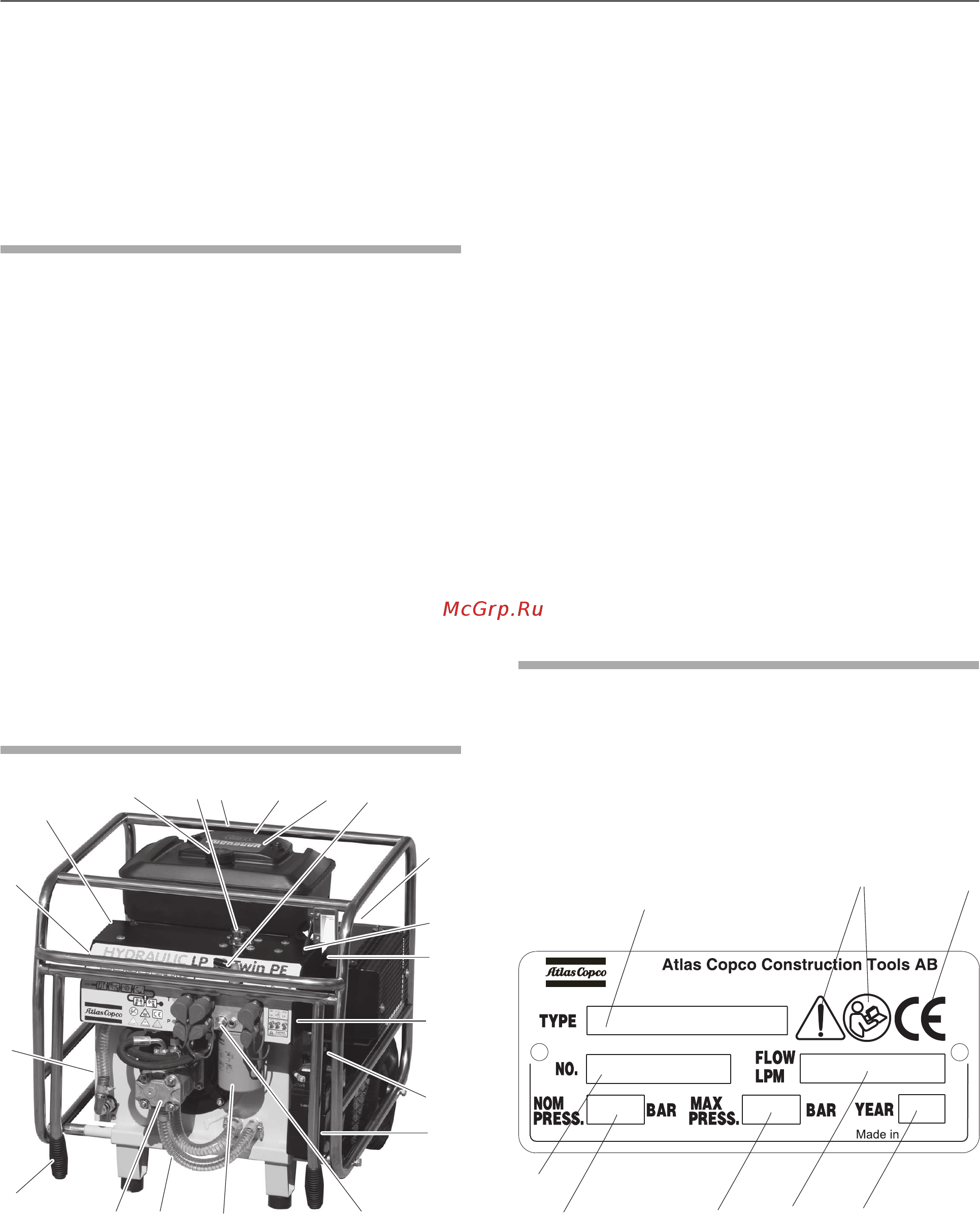

Основные детали
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
PQ
R
S
T
A. Крышка топливозаливной горловины
B. Крышка заливной горловины
гидравлического масла
C. Смотровое стекло уровня гидравлического
масла
D. Указатель состояния фильтра
E. Фильтр гидравлического масла
F. Измерительный щуп моторного масла
G. Выключатель зажигания
H. Топливный кран
I. Маслоохладитель
J. Гидравлический насос
K. Ручка управления дросселем
L. Стартерный шнур
M. Клапан сброса давления
N. Дроссельный рычаг
O. Откидные ручки
P. Перепускной клапан
Q. Воздушный фильтр
R. Пробка сливного отверстия
S. Аккумулятор
T. Масляный фильтр двигателя
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
Таблица технических данных
F
D
C
A
B
G
E
H
xxxxx
A. Максимально допустимая подача
гидравлического масла
B. Тип молота
C. Максимальная уставка предохранительного
клапана
11© 2013 Atlas Copco Construction Tools AB | No. 3392 5239 13a | 2013-12-06
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
LP 18-2x20/40 Twin PE, E
