Радиостанция Vertex Standard FT – 2800M

www.viva-telecom.ru

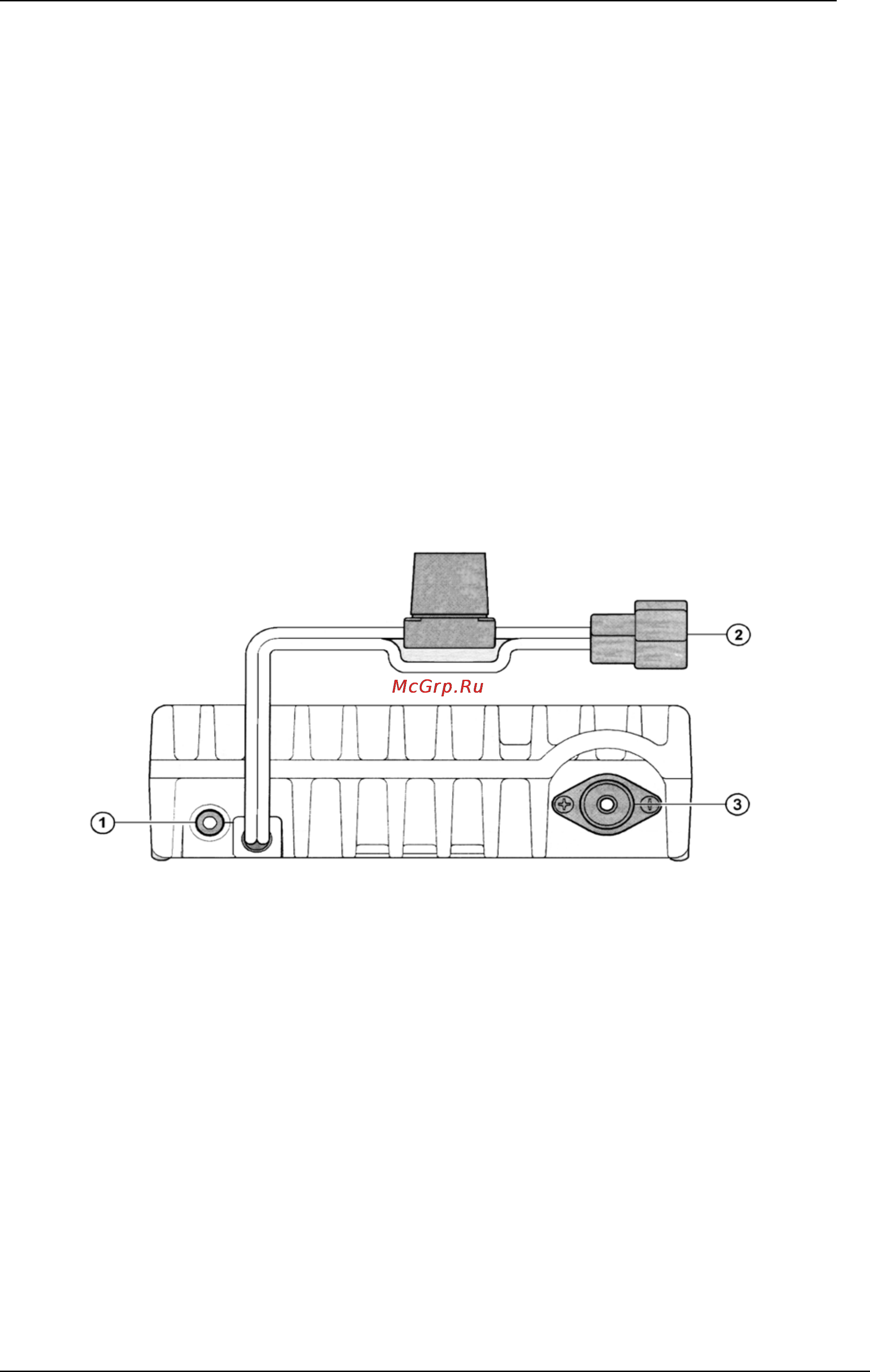

Разъемы на задней панели.

1. Разъем внешнего громкоговорителя.

Это двух контактный разъем диаметром 3,5 мм для подключения внешнего

громкоговорителя с сопротивлением 4 Ом. Уровень громкости регулируется

соответственно ручкой VOL на передней панели радиостанции. При подключении

внешнего громкоговорителя внутренний громкоговоритель радиостанции отключается.

2. Разъем подключения кабеля питания 13.8 В с предохранителями.

Это разъем подключения питания к радиостанции. Используйте кабель питания для

подключения к аккумуляторной батарее автомобиля, или к другому источнику

постоянного тока с долговременной отдачей не менее 10 А. Удостоверьтесь, что черный

провод подключен к -, а красный - к +. В кабеле питания установлены плавкие

предохранители 15 А.

3. Разъем подключения антенного кабеля.

Этот разъем типа-М (SO-239) предназначен для подключения антенны через 50 Омный

коаксиальный кабель с разъемом типа-М (PL-259). Используйте только антенны,

настроенные на ваши рабочие частоты.
