SC 270 и SC 600
Руководство по эксплуатации
18
вверх. Тем самым вы предотвратите
повреждение этих деталей!

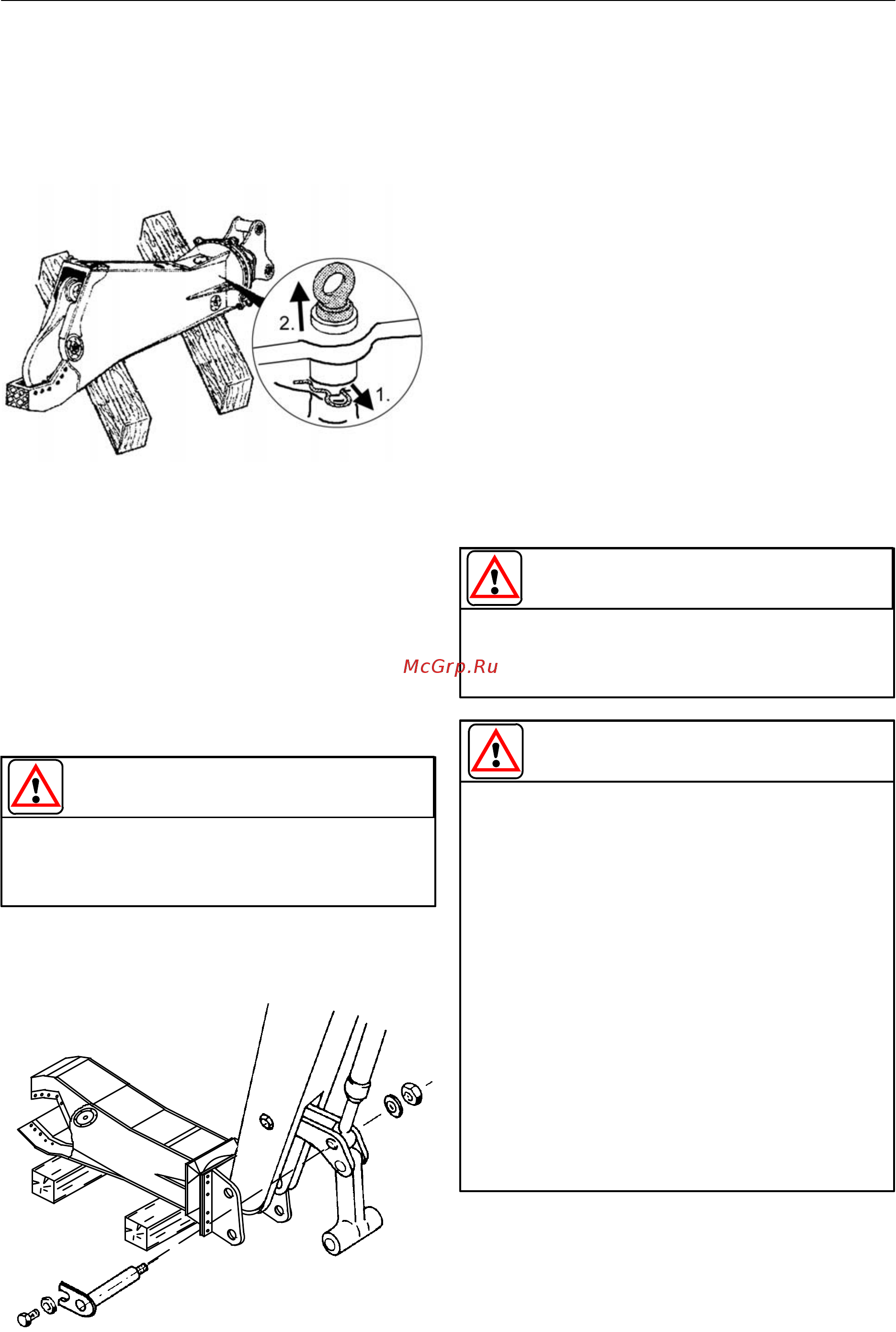

" Удалите пружинный штекер (1.) штифта для
стопорения ротации.
" Удалите штифт для стопорения ротации
(2.).
" Поверните ножницы для металлического
лома с установленным соединительным
элементом таким образом, чтобы экскаватор
можно было подать рукоятью в направлении
соединительного элемента.
" Очистите внуреннюю поверхность
соединения тряпкой.
" Очистите болты и втулки ножниц.
" Договоритесь с вашим помощником об
определ нных знаках для того, чтобы
позиционировать стрелу экскаватора.
" Подайте рукоять стрелы экскаватора в
соединительный элемент.
ПРЕДОСТЕРЕЖЕНИЕ!
Опасность защемления и разрезания!
Никогда не проверяйте отверстия для
стопорных пальцев пальцами.
" Вставьте стопор рукояти стрелы и
проверьте отверстия для стопорных
пальцев.
Стопор рукояти стрелы должен входить
свободно, без особого усилия.
" Если стопор рукояти стрелы нельзя
вставить, извлеките его.
" Манипулируйте стрелой экскаватора, пока
не сможете свободно вставить стопор
рукояти стрелы.
" Осторожно и без нагрузки двигайте стрелой
экскаватора, до тех пор, пока не сможете
вставить соединительный палец.
Отверстия соединительного пальца и
соединительное отверстие на соединительном
элементе должны совпасть.
" Вставьте соединительный палец.
" Манипулируйте стрелой экскаватора, пока
не сможете свободно вставить
соединительный палец.
" Оба стопорных пальца закрепите
специальными фиксаторами.
7.4 Подключение к
гидросистеме
Соединительные шланги высокого давления,
ведущие от экскаватора к ножницам, не входят
в комплект поставки.
ПРЕДОСТЕРЕЖЕНИЕ!
Существует опасность защемления!
Запрещается присутствие людей в зоне,
лежащей между полотнами ножниц.
ПРЕДОСТЕРЕЖЕНИЕ!
Гидравлическое масло находится под
сильным давлением!
При наличии гидравлической системы,
проверяйте номинальную ширину
гидравлических трубопроводов! Все
гидролинии для подвода‐ и отвода масла,
должны иметь достаточно рассчитанный
внутренний диаметр и достаточную толщину
стенок. (См. Главу 13 ).
Для пpoклaдки шлaнгoпpoвoдoв и
тpубoпpoвoдoв paзpeшaeтcя пpимeнять тoлькo
чacти, cooтвeтcтвующиe cлeдующим
тexничecким тpeбoвaниям пo кaчecтву:
Гидpaвличecкиe шланги c оплЁткой в 4
пpoвoда coглacнo ДИН EN 856.
Гидpaвличecкиe тpубы: cтaльныe, бecшoвныe
xoлoднoтянутыe тpубы coглacнo
ДИН EN 10305.
