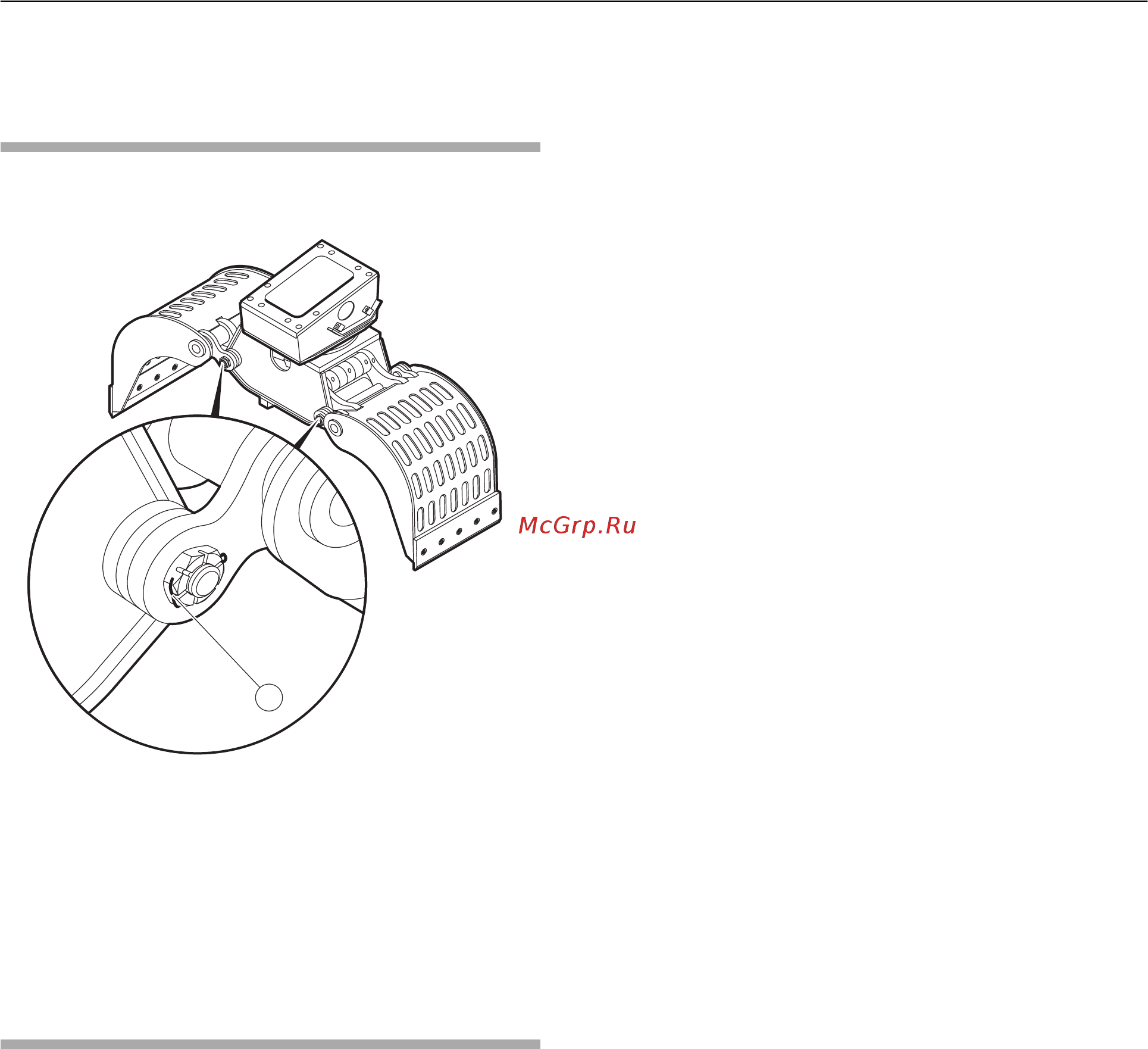

Проверка средств крепления
шарнирных пальцев
♦
Раз в день проверять средства крепления
шарнирных пальцев (А).
A
♦
Заменять поврежденные корончатые гайки и
шпильки.
Затягивание винтов на
корпусе механизма
вращения и бандаже
MG 100 – MG 1500 и MG 5000.
♦
Затягивать винты на корпусе механизма
вращения и бандаже каждые 100 ч
эксплуатации. Моменты затяжки приведены в
главе «Болтовые соединения/моменты
затяжки».
MG 1800, MG 2300 и MG 2700.
♦
Еженедельно проверять бандаж на наличие
осевого или радиального зазора.
♦
Вывернуть винты из корпуса поворотного
механизма.
♦
Снять верхнюю часть универсального
грейфера.
♦
Проверить все винты бандажа на наличие
растягивания или ослабления.
♦
Заменить растянутые винты и затянуть все
винты бандажа до требуемого момента.
♦
Моменты затяжки представлены в главе
«Болтовые соединения/моменты затяжки».
♦
Проверить состояние бандажа и заменить его
в случае дефекта.
♦
Установить верхнюю часть универсального
грейфера.
♦
Вкрутить винты корпуса механизма вращения
и затянуть до требуемого момента.
♦
Моменты затяжки представлены в главе
«Болтовые соединения/моменты затяжки».
© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
Оригинальное руководство
40
MG 100,200,300,400,500,800,1000,1500,1800,2300,2700,5000ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
