ОБЗОР
Описание оборудования

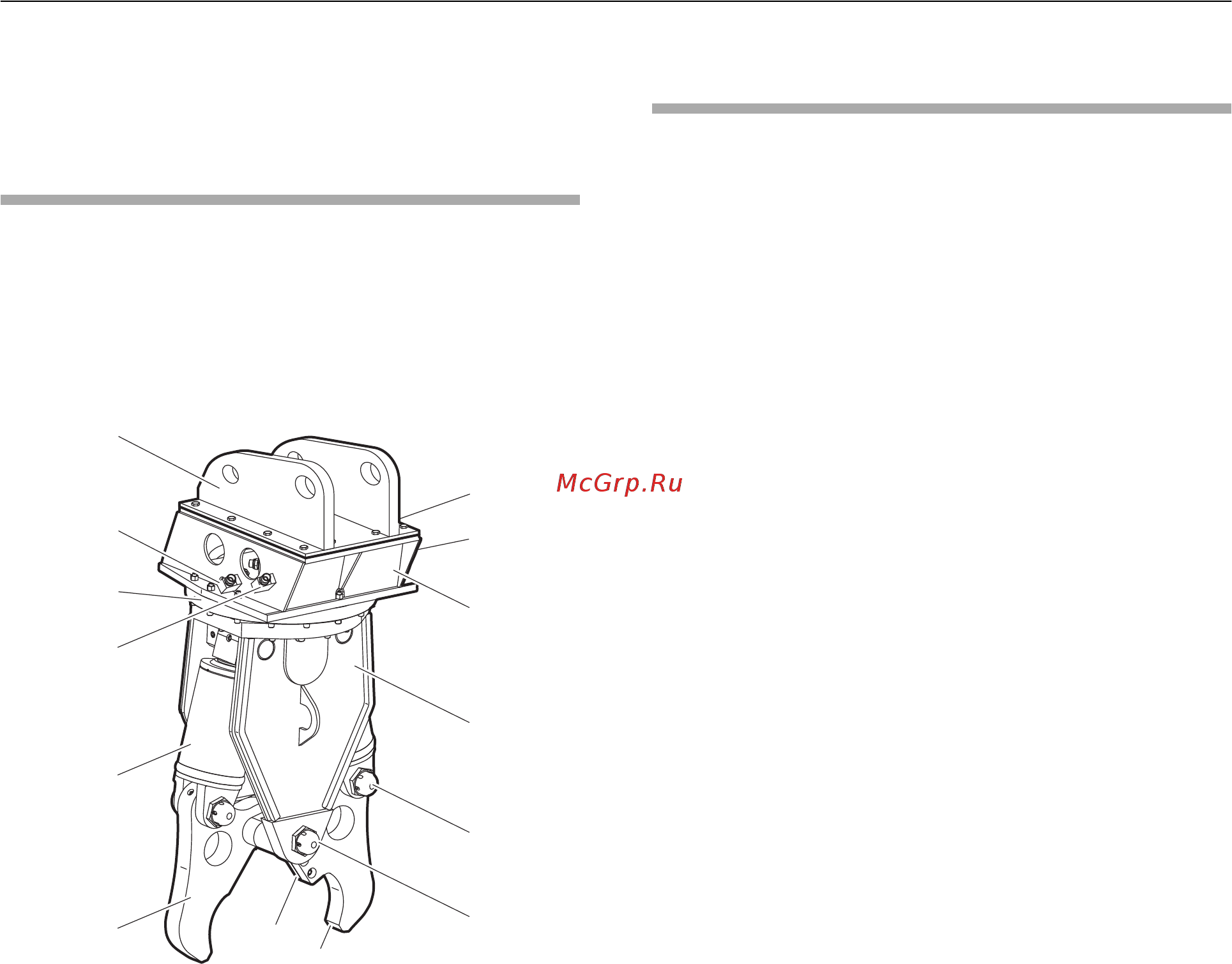

На рисунке представлен обзор главных частей и
компонентов гидравлического навесного
оборудования. Фактическая комплектация частей
может отличаться от показанной на рисунке.
CC 650, CC 950
A
B
C
D
E
F
G
J
I
H
K
L
M
N
A. Нож ножниц
B. Захват ножниц
C. Гидравлический цилиндр
D. Соединение для функции «Вращения»
E. Четырехточечный подшипник
F. Соединение «B» для функции «Смыкания»
G. Переходная плита (не поставляется с
гидравлическими ножницами для сноса)
H. Соединение «A» для функции
«Размыкания»
I. Соединение для функции «Вращения»
J. Верхняя часть
K. Корпус
L. Штифт цилиндра
M. Штифт главного подшипника
N. Наконечник зуба
Принцип работы
Далее приведен принцип работы гидравлических
ножниц для сноса в упрощенном виде.
Смыкание гидравлических ножниц для сноса
Для функции «Смыкания» оператор несущей
машины управляет клапаном ножниц с помощью
напольного выключателя или с помощью
джойстика в несущей машине. Масло подается
в гидравлические цилиндры по трубопроводу «B».
Гидравлические цилиндры вытягивают штоки
поршней. Захваты ножниц сжимают обломки.
Обломки разрезаются/разламываются. Штоки
поршней достигают конечных положений.
Размыкание гидравлических ножниц для сноса
Для функции «Размыкания» оператор несущей
машины управляет клапаном ножниц с помощью
напольного выключателя или с помощью
джойстика в несущей машине. Масло подается
в гидравлические цилиндры по трубопроводу «A».
Штоки поршней втягиваются. Захваты ножниц
размыкаются.
Гидравлическое вращение гидравлических
ножниц для сноса
Оператор несущей машины использует функцию
«Вращать грейфер». Масло подается в
гидравлический двигатель. Гидравлический
двигатель, расположенный в верхней части
гидравлических ножниц для сноса, вращает
нижнюю часть гидравлических ножниц для сноса
(корпус ножниц, захваты, гидравлический
цилиндр).
Для достижения бесконечного вращения нижней
части гидравлических ножниц для сноса они
оснащены трансмиссией вращения между
верхней частью и корпусом ножниц. Масло для
функций «Размыкания» и «Смыкания» проходит
через трансмиссию вращения.
© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5102 13 | 2013-10-21
Оригинальное руководство
16
CC 650, 950ОБЗОР
