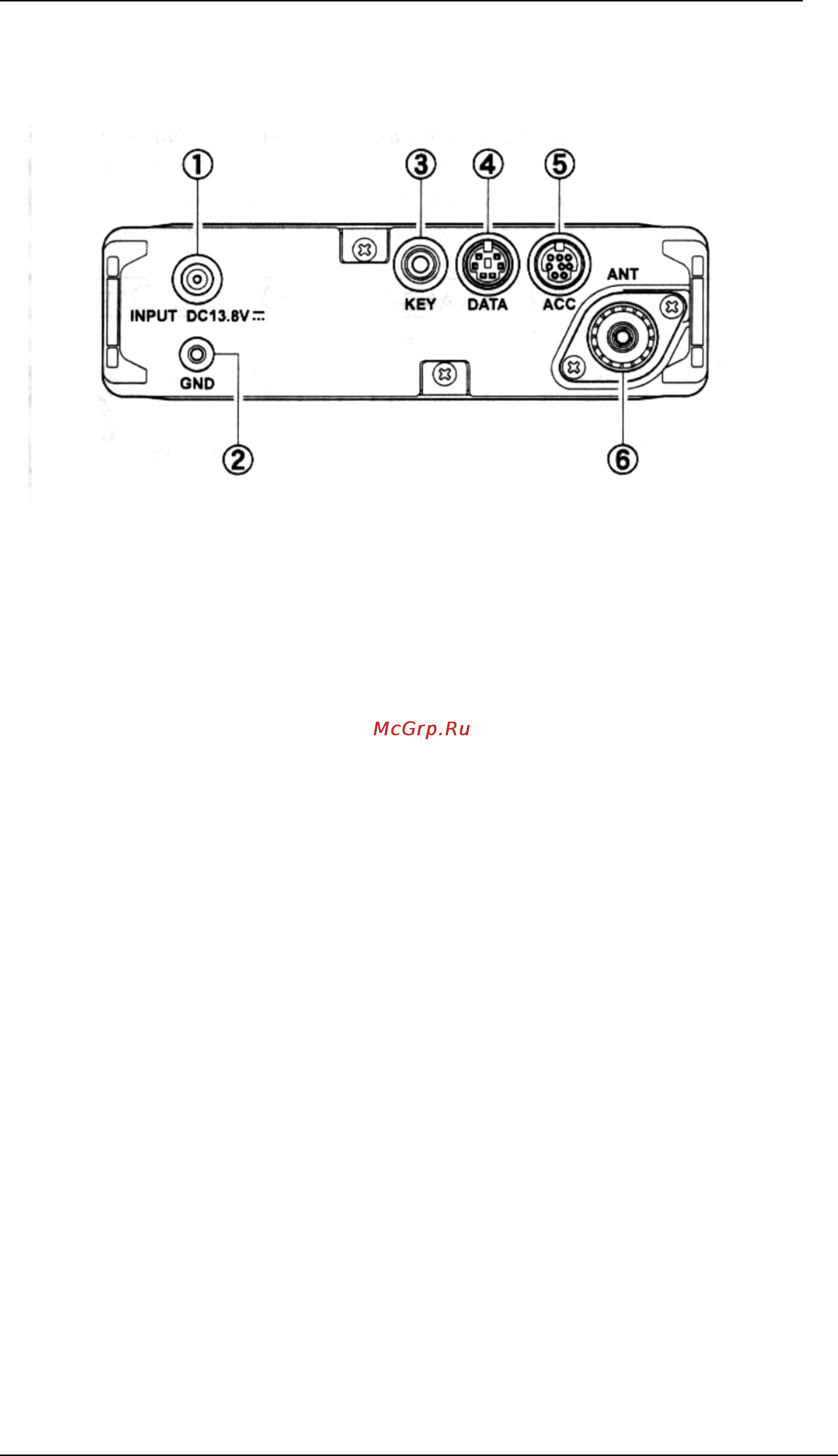

Разъемы на задней панели

① Разъем подключения питания 13.8 В =

Этот разъем предназначен для подключения радиостанции к внешнему

стабилизированному источнику постоянного тока. Для подключения к

автомобильному аккумулятору или стационарному источнику питания

используйте штатный кабель. Источник питания должен обеспечивать ток не

менее 3 Ампер при напряжении 13.8 Вольта. Этот разъем используется также для

зарядки аккумуляторной батареи FNB-72.

② Вывод для заземления

Этот вывод может быть заземлен посредством короткого провода большого

сечения.

③ Разъем «Ключ»

Этот трех контактный разъем

3.5 мм предназначен для подключения

телеграфного ключа.

④ Разъем «Данные»

Этот 6 контактный разъем мини - DIN предназначен для подключения пакетного

контроллера.

⑤ Разъем АСС

Этот 8 контактный разъем мини - DIN предназначен для управления

радиостанцией с помощью персонального компьютера, клонирования данных из

одной радиостанции в другую.

⑥ Разъем «Антенна»

Этот разъем М-типа SO-239 предназначен для подключения коаксиальным

кабелем КВ и 50 МГц антенны с волновым сопротивлением 50 Ом. В исходной

установке этот разъем не работает на диапазонах 50/144/430 МГц. Чтобы

изменить установку необходимо вызвать # 07 меню и разрешить нужные

диапазоны частот.
