Радиостанция Vertex Standard FT – 857

www.viva-telecom.ru

Заземление при работе в стационарных условиях

Обычно, заземление осуществляется с помощью одного или нескольких

омедненных стальных прутьев, закопанных в землю. Если используется несколько

прутьев, то они должны быть расположены буквой «V», и соединены вместе в ее вершине,

находящейся ближе всего к расположению радиостанции. Используйте толстый ковровый

кабель (такой как оплетка коаксиального кабеля RG-213) и крепкие хомуты для

соединения с прутьями. Заизолируйте места соединений от попадания влаги, чтобы

обеспечить долгие годы надежной эксплуатации системы заземления. Используйте

аналогичный тип кабеля для организации соединения с земляной шиной (описано ниже).

Никогда не используйте трубы магистрального газа для обеспечения заземления!

Это может привести к опасности взрыва!!

Внутри помещения основная земляная шина состоит из медной трубы, диаметром,

по крайней мере, 25 мм. Также возможен вариант с широкой медной пластиной (в идеале

односторонний материал для изготовления печатных плат). Провода заземления от

различных устройств (радиостанция, источник питания, коммуникационные устройства

передачи данных) должны быть соединены напрямую с шиной заземления толстым

переплетенным кабелем.

Не следует соединять земли различных устройств между, а затем соединять их с

шиной заземления. Это так называемая технология последовательного заземления может

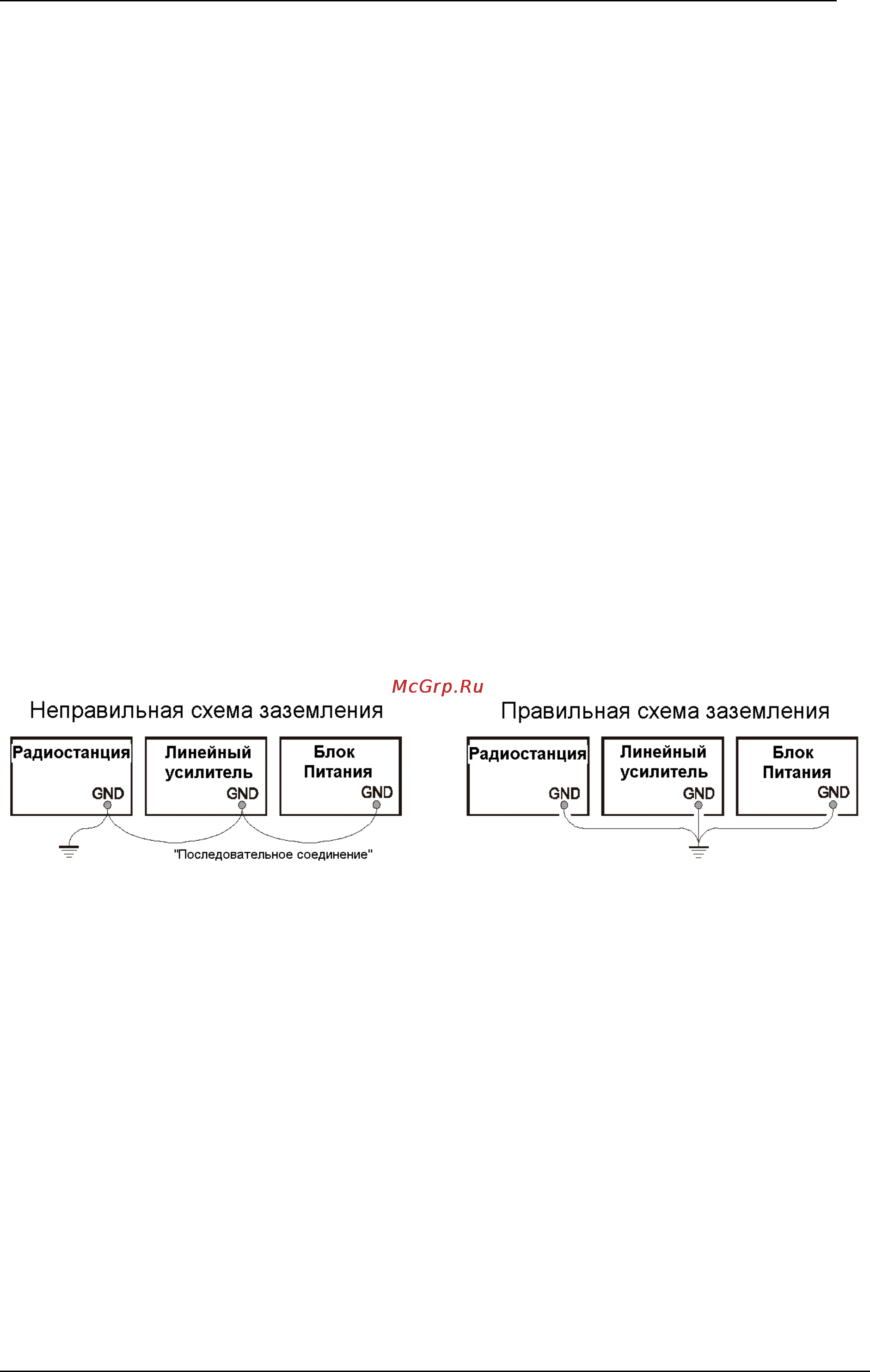

свести к нулю любые попытки эффективного заземления по радиочастоте. Ниже, на

рисунке приведены примеры правильного и неправильного заземления.
