Протокол обмена данными

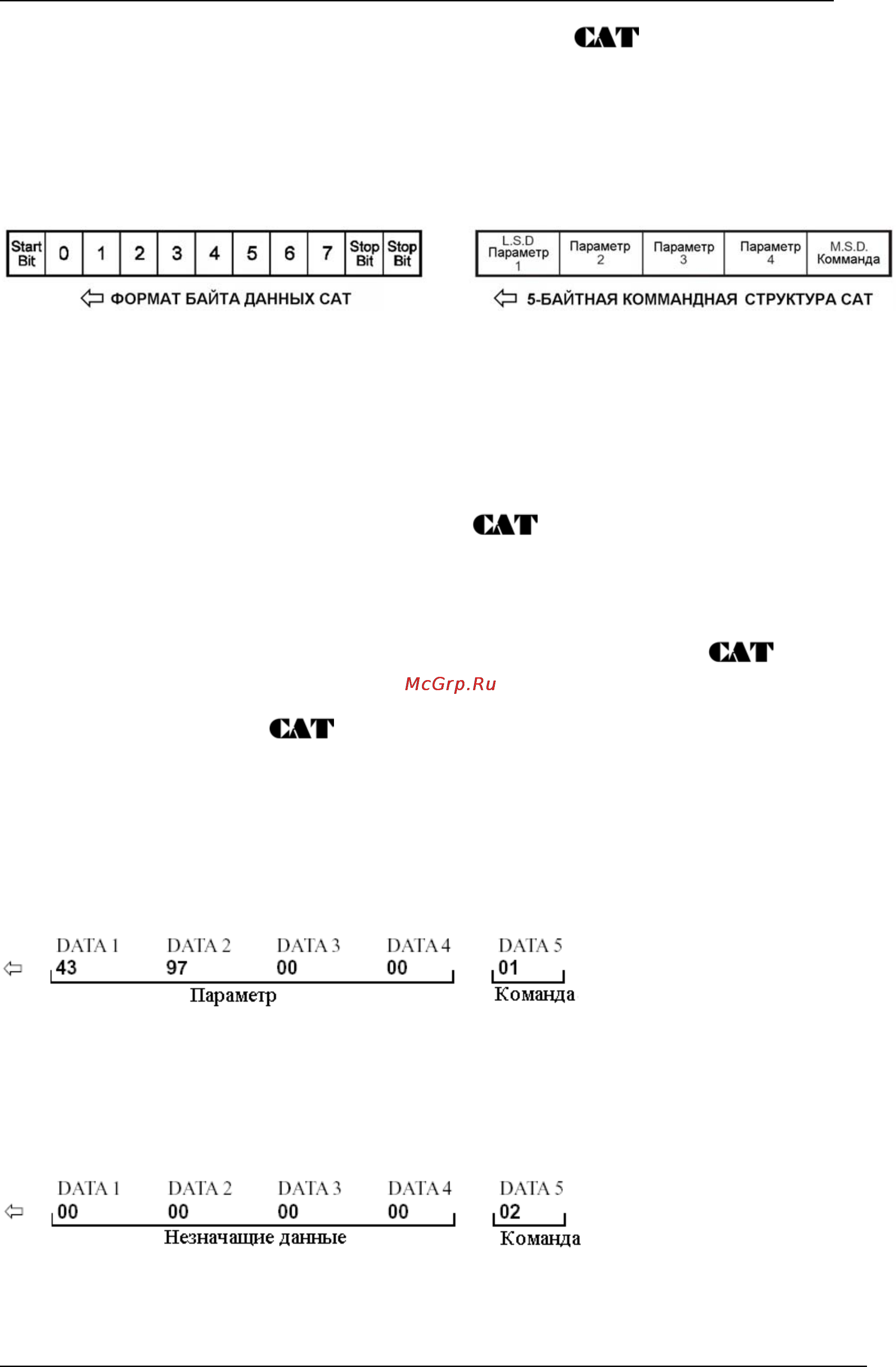

Все команды, посылаемые компьютером на радиостанцию, содержат пятибайтные

блоки с интервалом до 200 мс между каждым байтом. Последний байт в каждом блоке

является операционным кодом инструкции, тогда как первые четыре байта – аргументом

(или параметрами этой инструкции, или незначащими значениями, дополняющими блок

до пяти байт). Каждый байт состоит из первого стартового бита, 8 бит данных, бита

проверки четности, и двух стоповых битов.

17 операционных кодов для радиостанции FT-857 показаны в таблице на

следующей странице. Большинство из этих операционных кодов являются командами

Вкл./Выкл. различных операций (к примеру «PTT ON» и «PTT OFF»). Большинство из

команд требуют также установки значения параметров. В независимости от

присутствующих параметров, каждый посылаемый Блок Команды должен состоять из

пяти байт.

Поэтому, любая, управляющая системой

программа, должна формировать

пятибайтные блоки в соответствии с операционном кодом инструкции, формировать

необходимые параметры, и добавлять незначащие байты аргумента до длины в пять байт

(незначащие байты могут содержать любые значения). Составленная пятибайтная

посылка (операционный код инструкции посылается последним) передается с компьютера

на ЦП радиостанции FT-857 через последовательный порт, посредством

/LINEAR

разъема радиостанции.

Все данные системы

представляются в шестнадцатеричном формате.

Составление и передача САТ команд

Пример №1: Установка частоты VFO 439.70 МГц

В соответствии с перечнем команд САТ, операционный код «Установки частоты»

01.

Записываем операционный код в положение 5-го бита данных, затем записываем частоту

в первые четыре бита данных:

Посылаем полученные пять байт в последовательности, описанной выше.

Пример №2: Включение режима работы на разнесенных частотах.

В соответствии с перечнем команд САТ, операционный код «Вкл. Разнесенный

режим» 02. Записываем операционный код в положение 5-го бита данных, добавляем

незначащие биты во все другие блоки данных.
