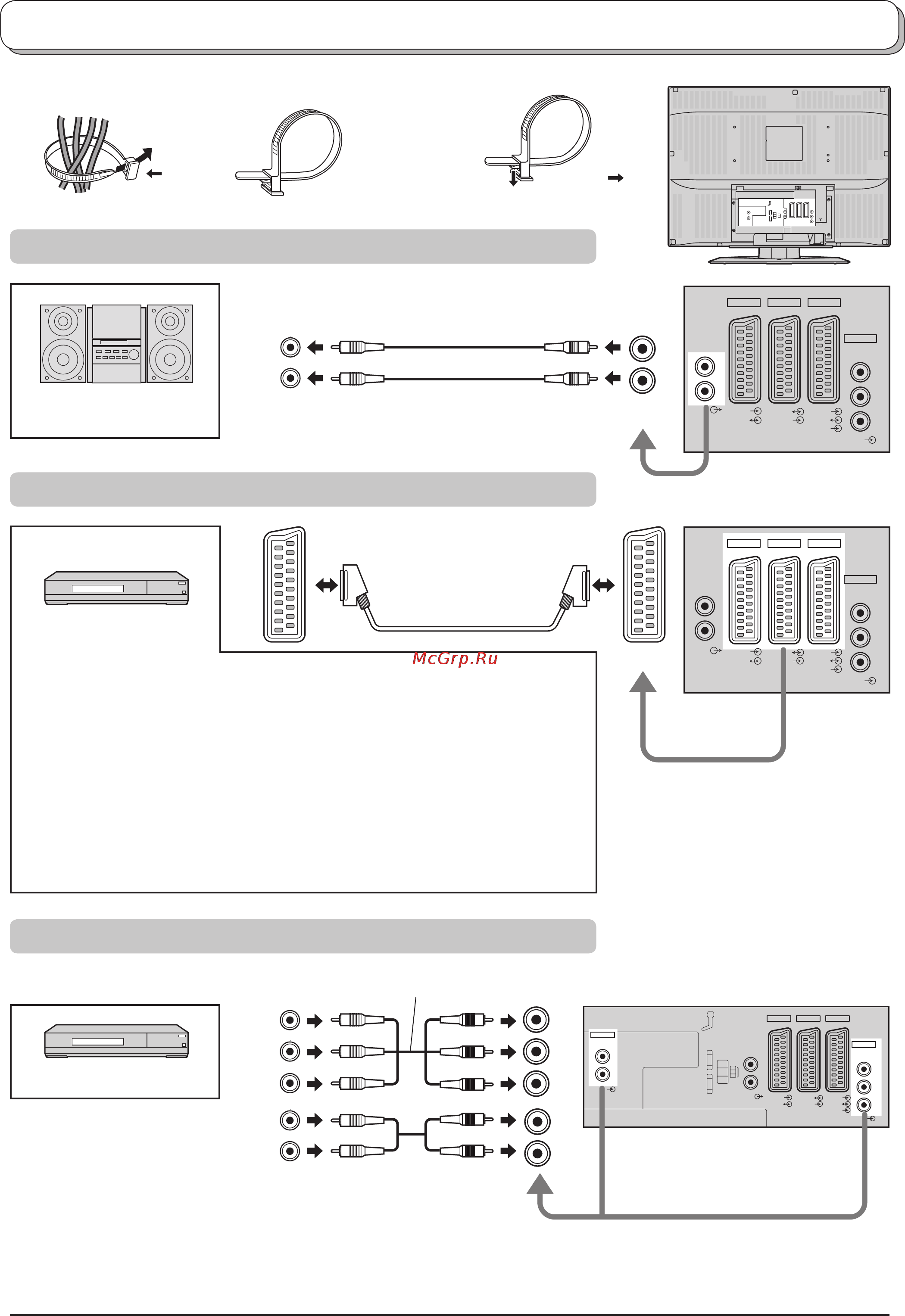

Аудио/видео подсоединения
Примечания:
• Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.
• К данному телевизору не следует подключать компьютер с выходом TTL (5В).
• Информацию о расположении контактов разъема Scart см. на стр. 27.
ПРОИГРЫВАТЕЛЬ DVD
Как подсоединить гнезда компонентного входа
Как подсоединить разъемы аудиовыхода
Как подсоединить разъемы Scart AV1 / 2 / 4
AV4:
ВКМ / S-VIDEO ВКМ
СПУТНИКОВЫЙ ПРИЕМНИК
ВИДЕОМАГНИТОФОН,
СОВМЕСТИМЫЙ С Q-Link
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
DVD-РЕКОДЕР,
СОВМЕСТИМЫЙ С Q-Link
ВИДЕОКАМЕРА /
S-VIDEO ВИДЕОКАМЕРА
ИГРОВАЯ КОНСОЛЬ /
КОМПЬЮТЕР (RGB)
AV1:
ВКМ
СПУТНИКОВЫЙ ПРИЕМНИК
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
ВИДЕОКАМЕРА
ИГРОВАЯ КОНСОЛЬ /
КОМПЬЮТЕР (RGB)
AV2:
ВКМ / S-VIDEO ВКМ
ВИДЕОМАГНИТОФОН,
СОВМЕСТИМЫЙ С Q-Link
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
DVD-РЕКОДЕР,
СОВМЕСТИМЫЙ С Q-Link
ВИДЕОКАМЕРА /
S-VIDEO ВИДЕОКАМЕРА
Усилитель системы
громкоговорителей
Данный разъем поддерживает как построчный, так и непострочный формат сигналов.
Чтобы связать кабели с помощью зажима
Пpимечание: Не помещайте вместе антенный кабель и сетевой шнуp, чтобы избежать помех.
Чтобы затянуть:
Потяните
Чтобы ослабить:
Нажмите на
защелку
Потяните
