ЗАМОК
ЭЛЕКТРОМАГНИТНЫЙ
v1.0
ML ЦИФРАЛ-150/Б
Руководство по эксплуатации
ЦФРЛ.677100.002-09 РЭ
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
Замок электромагнитный МL ЦИФРАЛ-150/Б ЦФРЛ.677100.002-09 (далее по
тексту - замок) соответствует требованиям ЦФРЛ.677100.001 ТУ.
Замок предназначен для ограничения доступа в офисах и подъездах жилых домов
в качестве дверного замочного устройства.
Замок предназначен для работы в следующих условиях:
-температура окружающего воздуха от -40 до +50
0
С;
-относительная влажность воздуха до 95% при температуре 35
0
С.
1.2 Технические данные
ХАРАКТЕРИСТИКИ МL ЦИФРАЛ-150/Б
Напряжение питания (постоянное), В 12+5%
Ток потребления, А, не более 0,6
Сила удержания замка, кг, при пит=12В 150 +50/-25
Габаритные размеры, мм, не более 202х40х22
Масса замка (с якорем), кг, не более 1
1.3 Комплект поставки
№ НАИМЕНОВАНИЕ КОЛ-ВО
1 Замок электромагнитный 1 шт.
2 Винт М6х20 2 шт.
3 Шайба гроверная 6.65Г.016 ГОСТ 6402-70 2 шт.
4 Гайка М6 2 шт.
5 Уголок 1 шт.
6 Винт установочный 6х25 DIN 551 1 шт.
7 Якорь 1 шт.
8 Винт М8х35* 1 шт.
9 Держатель якоря 1 шт.
10 Шайба плоская С8.04.016 ГОСТ11371-72 2 шт.
11 Шайба резиновая 1 шт.
12 Ключ 1 шт.
13 Пакет полиэтиленовый 1 шт.
14 Коробка упаковочная 1 шт.
15 Руководство по эксплуатации 1 шт.
_____________
* При установке якоря на дверь толщиной более 40 мм, использовать винт длиной,
соответствующей толщине двери.
1.4 Упаковка
Замок упакован в картонную коробку. В каждую коробку укладывается
один замок, якорь, уголок, крепежный комплект и руководство по
эксплуатации
2 ПОРЯДОК ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

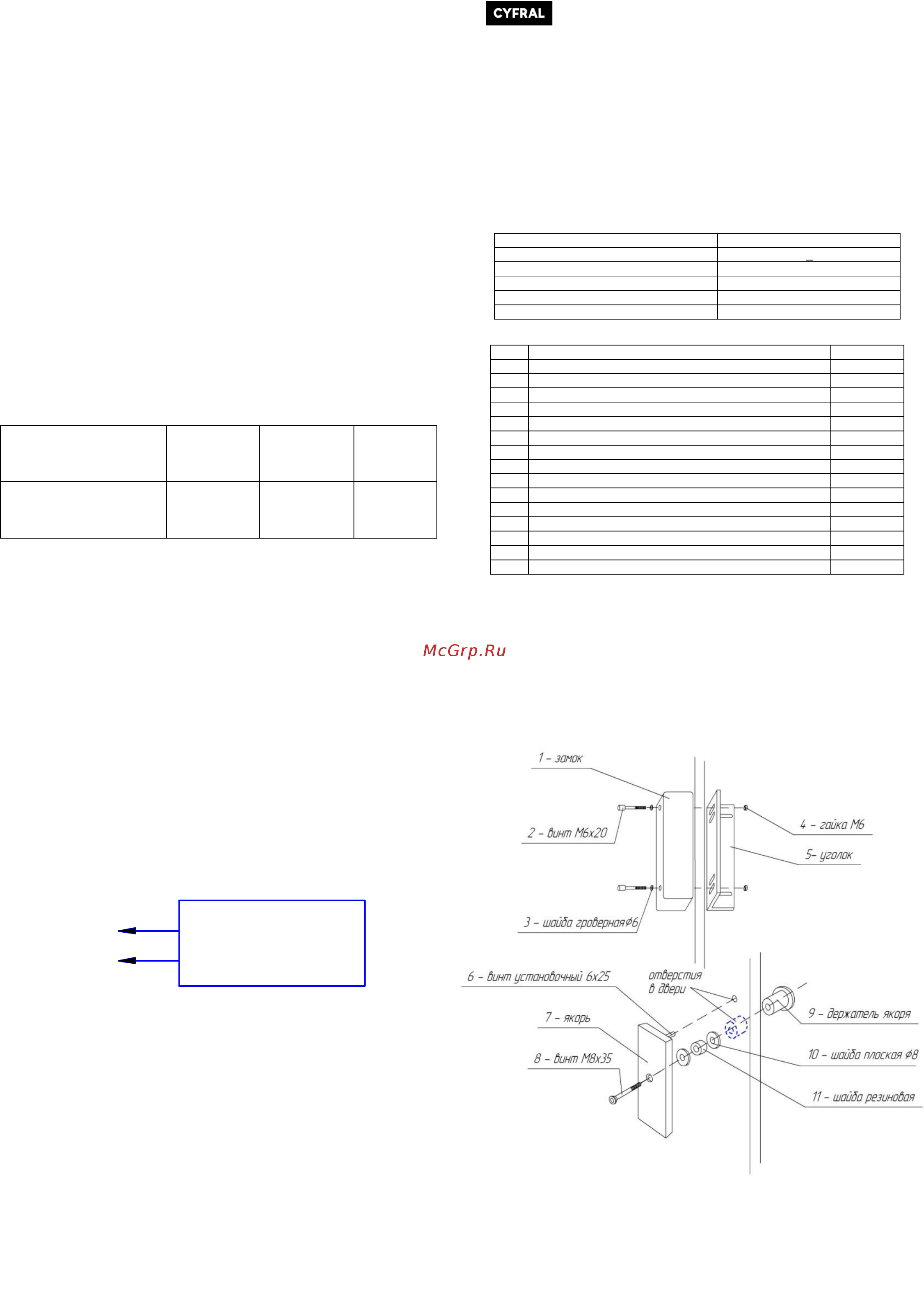

Подключение замка выполнить согласно рис. 1.
Замок электромагнитный
=12В
ML ЦИФРАЛ-150/Б
Рис. 1
Замок установите на дверной косяк на высоте от пола не более 1,2м
согласно рис.2. Прикрепите к косяку уголок, к уголку прикрепите замок
рабочей поверхностью к двери. Фиксатор установите в соответствующее
отверстие в якоре. Напротив замка на дверном полотне установите якорь
таким образом, чтобы рабочая поверхность замка полностью совпадала с
плоскостью якоря, в противном случае прижимные характеристики замка
ухудшатся.
3 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Замки в упаковке завода - изготовителя можно перевозить любым видом
крытого транспорта.
Замки следует хранить в упаковке завода-изготовителя в закрытых
помещениях с естественной вентиляцией при температуре окружающего
воздуха до +40
0
С и относительной влажности не более 80% при температуре
+25
0
С. Индивидуальные коробки с замками должны быть уложены в штабеля
(не более 10 коробок по высоте) на стеллажах на высоте не менее 0,1м от
пола.
Рис. 2
4 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует безотказную работу электромагнитного замка
ML ЦИФРАЛ-150/Б в течение 12-ти месяцев с момента продажи, при условии соблюдения
потребителем правил хранения, монтажа, эксплуатации и рекомендаций, изложенных в настоящем
руководстве. В случае обнаружения дефектов, возникших при работе замка в течение
гарантийного срока, предприятие-изготовитель гарантирует бесплатное устранение
неисправности. Замок рассчитан на непрерывную работу в течение 5 лет с момента продажи.
Гарантийный ремонт производится при наличии гарантийного талона с указанием
заводского номера замка. Пересылка замка на предприятие-изготовитель для ремонта
осуществляется за счет покупателя.
Предприятие-изготовитель не принимает претензий на некомплектность и механические
повреждения замка после его продажи.
Предприятие-изготовитель оставляет за собой право вносить в конструкцию и
электрическую схему замка изменения, не влияющие на основные параметры замка.
Электромагнитный замок ML ЦИФРАЛ-150/Б не подлежит бесплатному гарантийному
обслуживанию в следующих случаях:
-при наличии механических повреждений и дефектов, вызванных неправильным
подключением или внешними воздействиями;
- при самовольном изменении конструкции, электрической схемы или комплектации изделия;
- если был проведен ремонт лицом, не имеющим на это соответствующего разрешения.
Предприятие-изготовитель не несет ответственности (гарантия не распространяется) в
случаях:
- неисправностей, вызванных попаданием внутрь замка посторонних предметов, веществ,
жидкостей;
- неисправностей, вызванных несоответствием государственным стандартам параметров сети
электропитания;
- неисправностей, вызванных использованием нестандартных материалов и запасных частей;
-неисправностей, вызванных стихией, пожаром или другими причинами, не зависящими от
предприятия-изготовителя.
ВНИМАНИЕ! Покупая электромагнитный замок ML ЦИФРАЛ-150/Б проверьте наличие
печати, даты продажи и подписи продавца на гарантийном талоне. Если в гарантийном талоне
отсутствует печать и отметка о дате продажи, то гарантийный срок исчисляется со дня выпуска
замка заводом-изготовителем.
5 ГАРАНТИЙНЫЙ ТАЛОН
Наименование
изделия
Серийный №
Дата продажи
Подпись
продавца
Замок электромагнитный
ML ЦИФРАЛ-150/Б
Дата упаковки _______________________
Упаковщик _________________________
Штамп ОТК_________________________
