Русский
96 WILO SE 08/2016
6.3 Допустимые усилия и моменты
на фланцах насоса
(только насосы BL)
См. Fig. 11 и исполнение в «Табл. 3. Допустимые усилия и
моменты на фланцах насосов» на стр.96.
Значения согласно ISO/DIN 5199 — класс II (2002) —
приложение B, серия № 1А.
Если не все действующие нагрузки достигают максимальных
допустимых значений, одна из этих нагрузок может выходить
за пределы обычного предельного значения при условии, что
выполняются следующие дополнительные предпосылки:
• все компоненты одной силы или одного момента должны быть
ограничены значением, превосходящим максимально допусти-
мое не более чем в 1,4 раза;
• для фактических сил
и моментов, действующих на каждый фла-
нец, действительно следующее уравнение (должно быть выпол-
нено следующее условие):

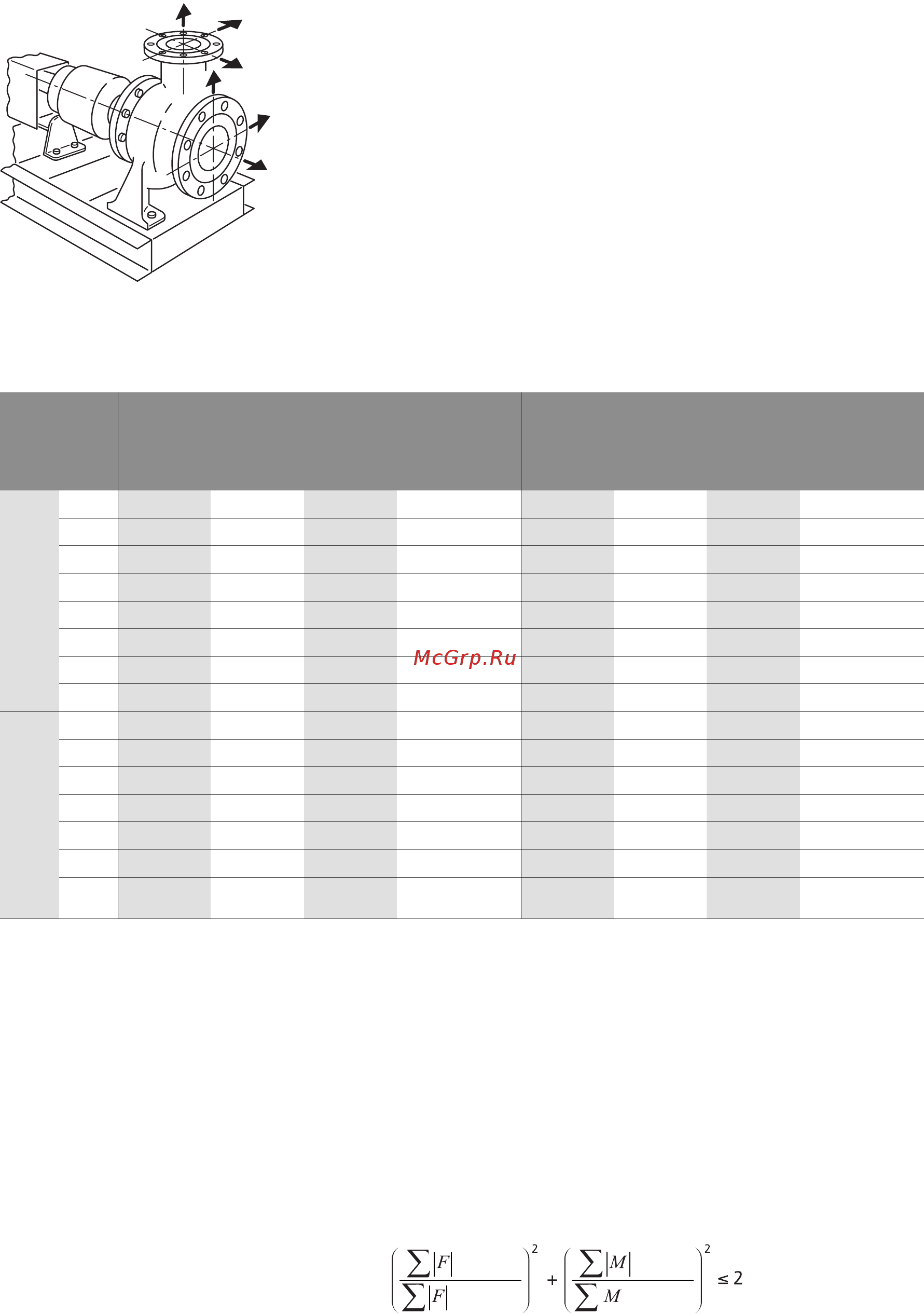

Fig. 11: Допустимые усилия и моменты
на фланцах насосов — насос из серого
чугуна
Z
Y
X
Y
X
Z
DN Усилия F (Н) Моменты M (Нм)
F
X
F
Y
F
Z
Σ усилий F M
X
M
Y
M
Z
Σ моментов
M
Напорный патрубок
32 315 298 368 578 385 263 298 560
40 385 350 438 683 455 315 368 665
50
525 473 578 910 490 350 403 718
65 648 595 735 1155 525 385 420 770
80 788 718 875 1383 560 403 455 823
100
1050 945 1173 1838 613 438 508 910
125 1243 1120 1383 2170 735 525 665 1068
150 1575 1418 1750 2748 875 613 718 1278
Всасывающий патрубок
50 578 525 473 910 490 350 403 718
65 735 648 595 1155 525 385 420 770
80 875 788 718 1383 560 403 455 823
100
1173 1050 945 1838 613 438 508 910
125
1383 1243 1120 2170 735 525 665 1068
150
1750 1575 1418 2748 875 613 718 1278
200
2345 2100 1890 3658 1138 805 928 1680
Табл. 3. Допустимые усилия и моменты на фланцах насосов
макс. допуст.
макс. допуст.
фактич.
фактич.
