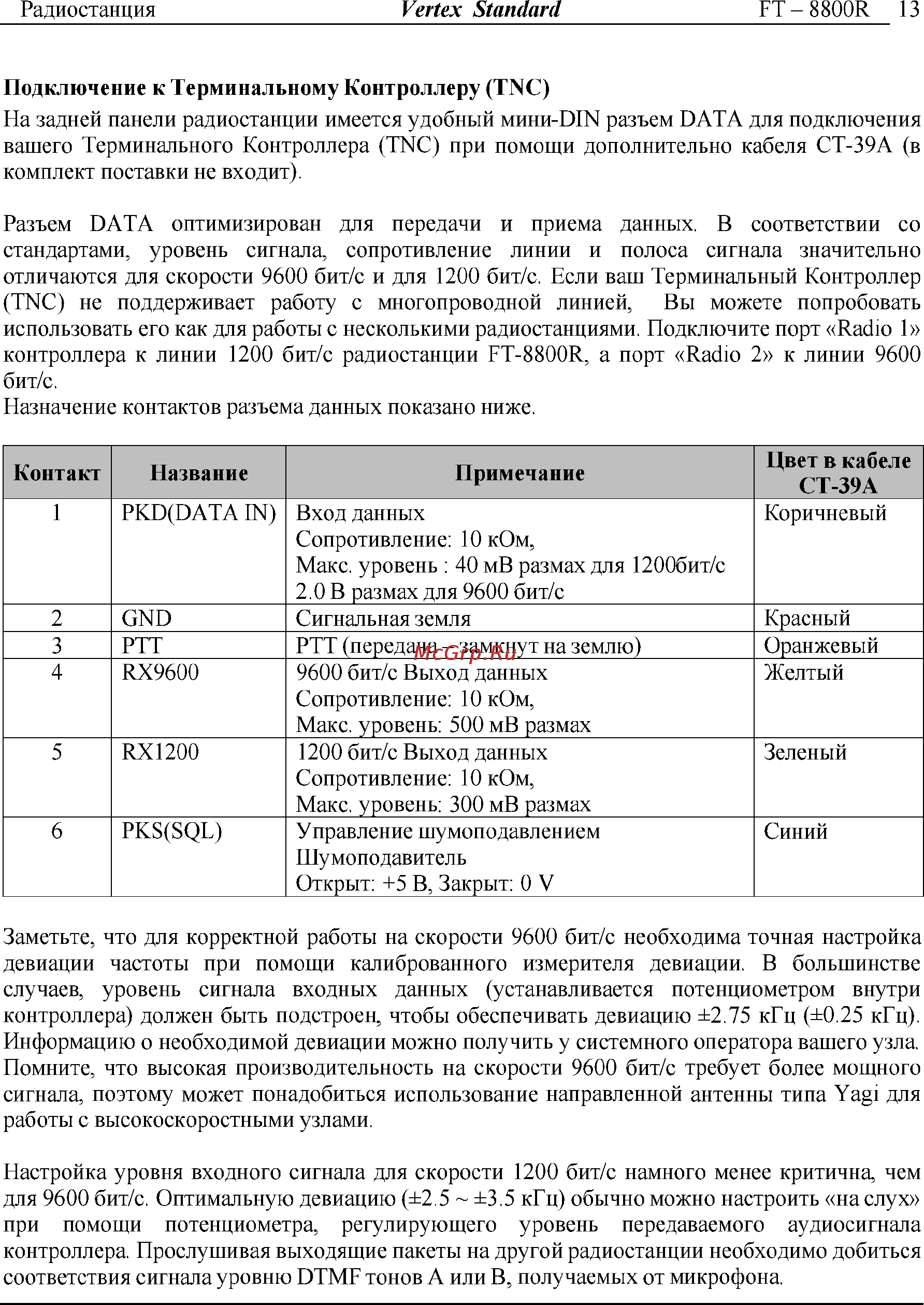

Радиостанция Vertex Standard FT 8800R 13 Подключение к Терминальному Контроллеру TNC На задней панели радиостанции имеется удобный мини DIN разъем DATA для подключения вашего Терминального Контроллера TNC при помощи дополнительно кабеля СТ 39А в комплект поставки не входит Разъем DATA оптимизирован для передачи и приема данных В соответствии со стандартами уровень сигнала сопротивление линии и полоса сигнала значительно отличаются для скорости 9600 бит с и для 1200 бит с Если ваш Терминальный Контроллер TNC не поддерживает работу с многопроводной линией Вы можете попробовать использовать его как для работы с несколькими радиостанциями Подключите порт Radio 1 контроллера к линии 1200 бит с радиостанции FT 8800R а порт Radio 2 к линии 9600 бит с Назначение контактов разъема данных показано ниже Контакт 1 2 3 4 5 6 Название Примечание PKD DATA IN Вход данных Сопротивление 10 кОм Макс уровень 40 мВ размах для 1200бит с 2 0 В размах для 9600 бит с GND Сигнальная земля PTT РТТ передача замкнут на землю RX9600 9600 бит с Выход данных Сопротивление 10 кОм Макс уровень 500 мВ размах RX1200 1200 бит с Выход данных Сопротивление 10 кОм Макс уровень 300 мВ размах PKS SQE Управление шумоподавлением Шумоподавитель Открыт 5 В Закрыт 0 V Цвет в кабеле СТ 39А Коричневый Красный Оранжевый Желтый Зеленый Синий Заметьте что для корректной работы на скорости 9600 бит с необходима точная настройка девиации частоты при помощи калиброванного измерителя девиации В большинстве случаев уровень сигнала входных данных устанавливается потенциометром внутри контроллера должен быть подстроен чтобы обеспечивать девиацию 2 75 кГц 0 25 кГц Информацию о необходимой девиации можно получить у системного оператора вашего узла Помните что высокая производительность на скорости 9600 бит с требует более мощного сигнала поэтому может понадобиться использование направленной антенны типа Yagi для работы с высокоскоростными узлами Настройка уровня входного сигнала для скорости 1200 бит с намного менее критична чем для 9600 бит с Оптимальную девиацию 2 5 3 5 кГц обычно можно настроить на слух при помощи потенциометра регулирующего уровень передаваемого аудиосигнала контроллера Прослушивая выходящие пакеты на другой радиостанции необходимо добиться соответствия сигнала уровню DTMF тонов А или В получаемых от микрофона
