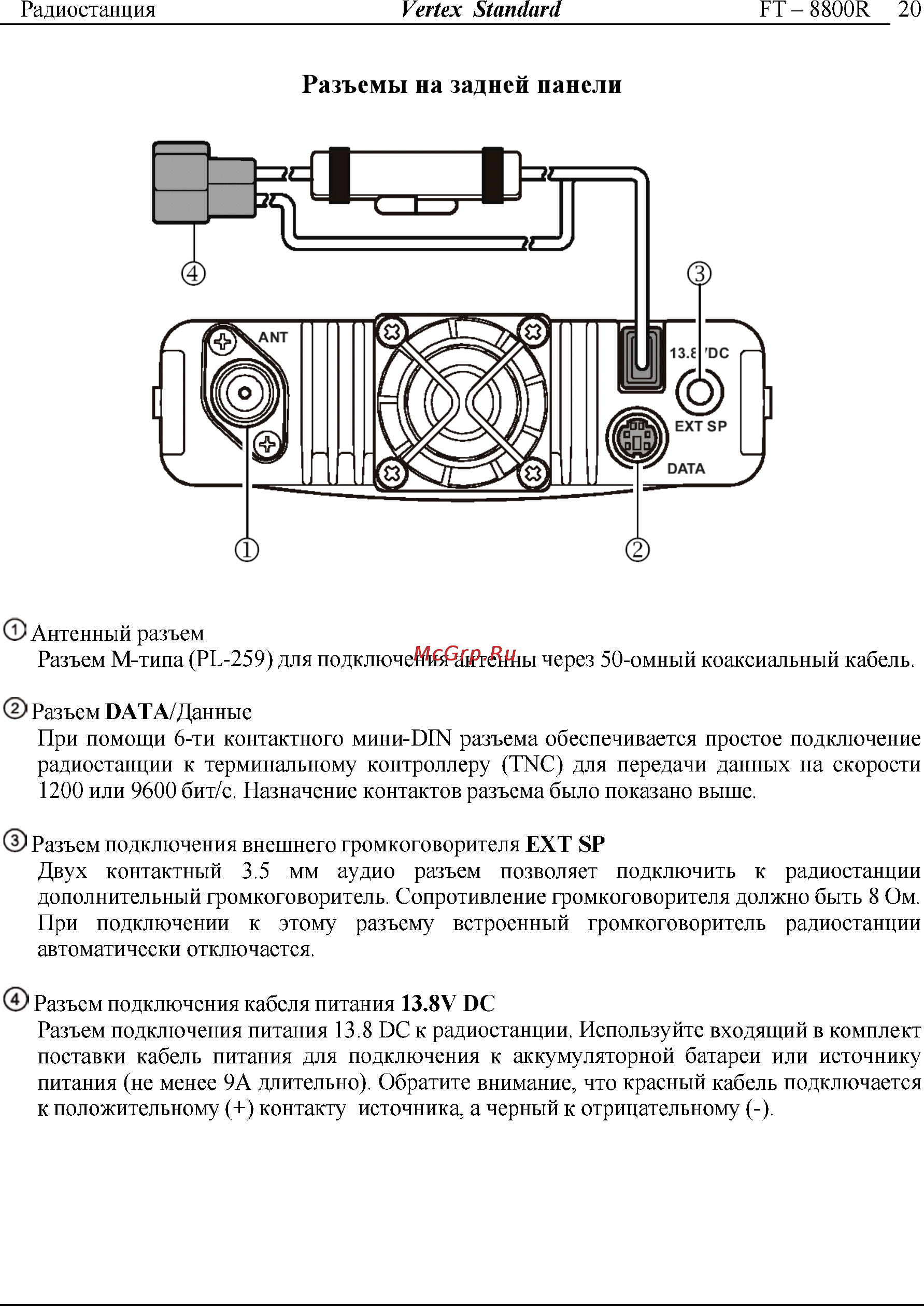

Радиостанция Vertex Standard FT 8800R 20 Разъемы на задней панели Антенный разъем Разъем М типа PL 259 для подключения антенны через 50 омный коаксиальный кабель Разъем DATA Данные При помощи 6 ти контактного мини DIN разъема обеспечивается простое подключение радиостанции к терминальному контроллеру TNC для передачи данных на скорости 1200 или 9600 бит с Назначение контактов разъема было показано выше Разъем подключения внешнего громкоговорителя EXT SP Двух контактный 3 5 мм аудио разъем позволяет подключить к радиостанции дополнительный громкоговоритель Сопротивление громкоговорителя должно быть 8 Ом При подключении к этому разъему встроенный громкоговоритель радиостанции автоматически отключается Разъем подключения кабеля питания 13 8V DC Разъем подключения питания 13 8 DC к радиостанции Используйте входящий в комплект поставки кабель питания для подключения к аккумуляторной батареи или источнику питания не менее 9А длительно Обратите внимание что красный кабель подключается к положительному контакту источника а черный к отрицательному
