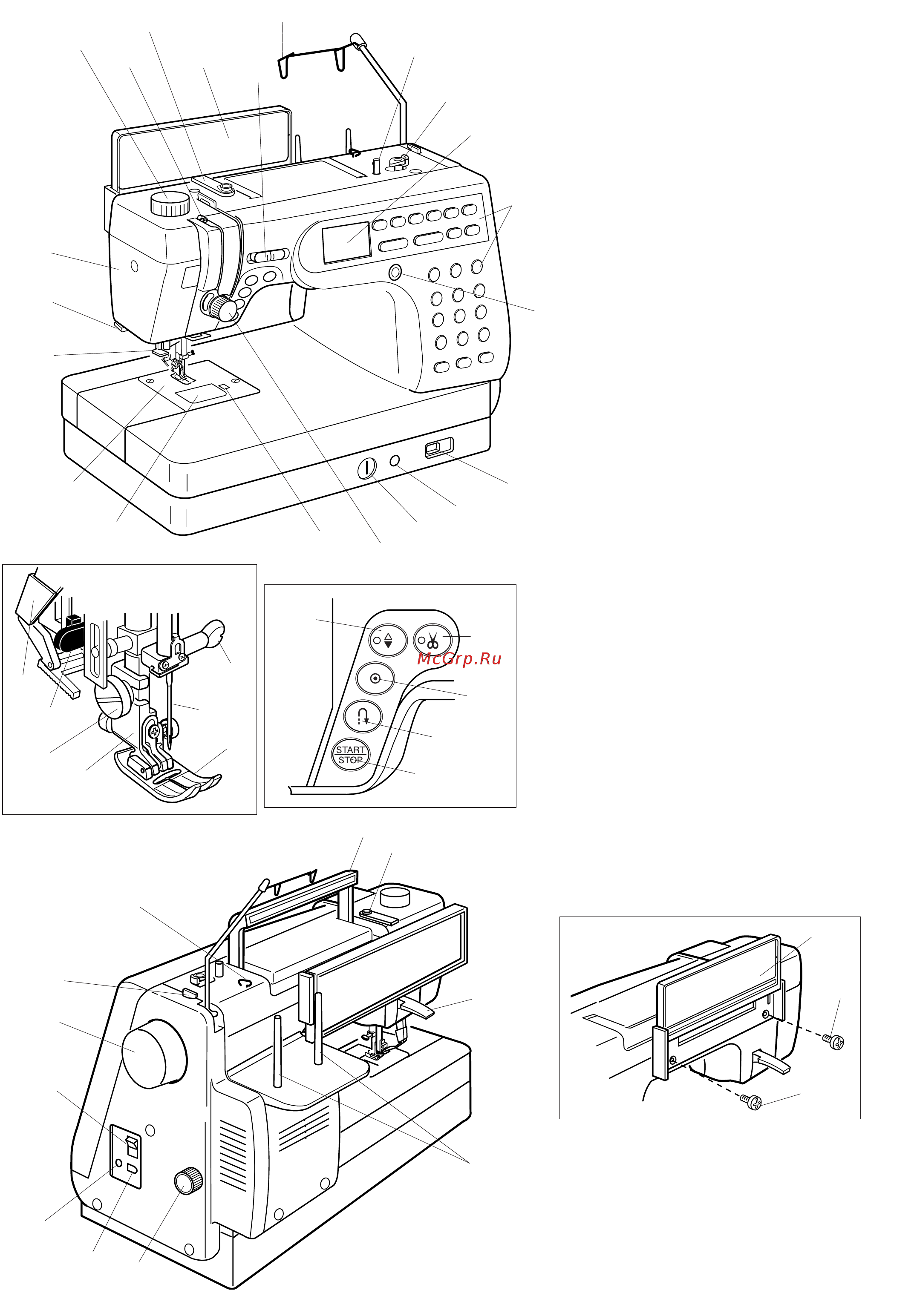

1. Foot Pressure Dial
2. Thread Take-up Lever
3. Thread Guide
4. Quick Reference Board
5. Speed Control slider
6. Retractable Thread Guide
7. Bobbin Winder Spindle
8. Bobbin Winder Stopper
9. LCD Screen
10. Function Buttons
11. LCD Contrast Adjusting Dial
12. Drop Feed Lever
13. Knee Lifter Socket
14. Stitch Balance Adjusting Screw
15. Tension Regulating Dial
16. Thread Cutter Button
17. Up/Down Needle Button
18. Auto-Lock Button
19. Reverse Button
20. Start/Stop Button
21. Hook Cover Plate Release Butto
n
22. Hook Cover Plate
23. Needle Plate
24. Needle Threader
25. Thread Cutter
26. Face Plate
27. Zigzag Foot A
28. Foot Holder
29. Thumb Screw
30. Buttonhole Lever
31. Upper Feed Mechanism
32. Needle
33. Needle Clamp Screw
34. Carrying Handle
35. Bobbin Winding Tension Disk
36. Presser Foot Lifter
37. Spool Pins
38. Dual Feed Adjusting Dial
39. Machine Sockets
40. Foot Control Plug
41. Power Switch
42. Handwheel
43. Thread Cutter
44. Thread Guide 1
Attaching the quick reference board
The quick reference board and setscrews are i
n
the standard accessories.
Fix the quick reference board on the backsi
machine with the two setscrews.
Tighten the screws firmly with a screwdriver.
Setscrews
Quick Reference Board
q
w
w
q
q
НАИМЕНОВАНИЕ ЧАСТЕЙ
1. Реле давления лапки на ткань
2. Рычаг нитеводителя
3. Нитенаправитель
4. Панель с краткой информацией
5. Рычаг контроля скорости
6. Съемный нитенаправитель
7. Шпиндель моталки
8. Стопор намотки шпульки
9. Жидкокристаллический дисплей
10. Функциональные клавиши
11. Изменение контрастности ЖК дисплея
12. Кнопка отключения транспортера
подачи ткани
13. Разъем для коленного рычага
14. Регулировка баланса стежка
15. Ручка регулировки натяжения нити
16. Кнопка обрезки нити
17. Кнопка подъема/опускания иглы
18. Кнопка автоматической закрепки
19. Кнопка реверса
20. Кнопка Старт/Стоп
21. Кнопка снятия челночной пластины
22. Пластина челночного отсека
23. Игольная пластина
24. Нитевдеватель
25. Обрезатель нити
26. Передняя панель
27. Лапка для зигзага А
28. Держатель лапки
29. Винт держателя лапки
30. Рычаг петли
31. Механизм верхней подачи ткани
32. Игла
33. Винт игольного стержня
34. Ручка для переноса
35. Диск натяжения нити при намотке
36. Рычаг подъема лапки
37. Катушечные стержни
38. Регулятор двойной подачи ткани
39. Разъемы машины
40. Разъем педали
41. Кнопка включения/выключения
42. Маховое колесо
43. Нитеобрезатель
44. Нитенаправитель 1
Установка панели с краткой информацией
Панель с краткой информацией и винты
входят в стандартную комплектацию машины.
При помощи двух винтов закрепите панель
позади машины. Затяните винты отверткой
q Винты
w Панель с краткой информацией
