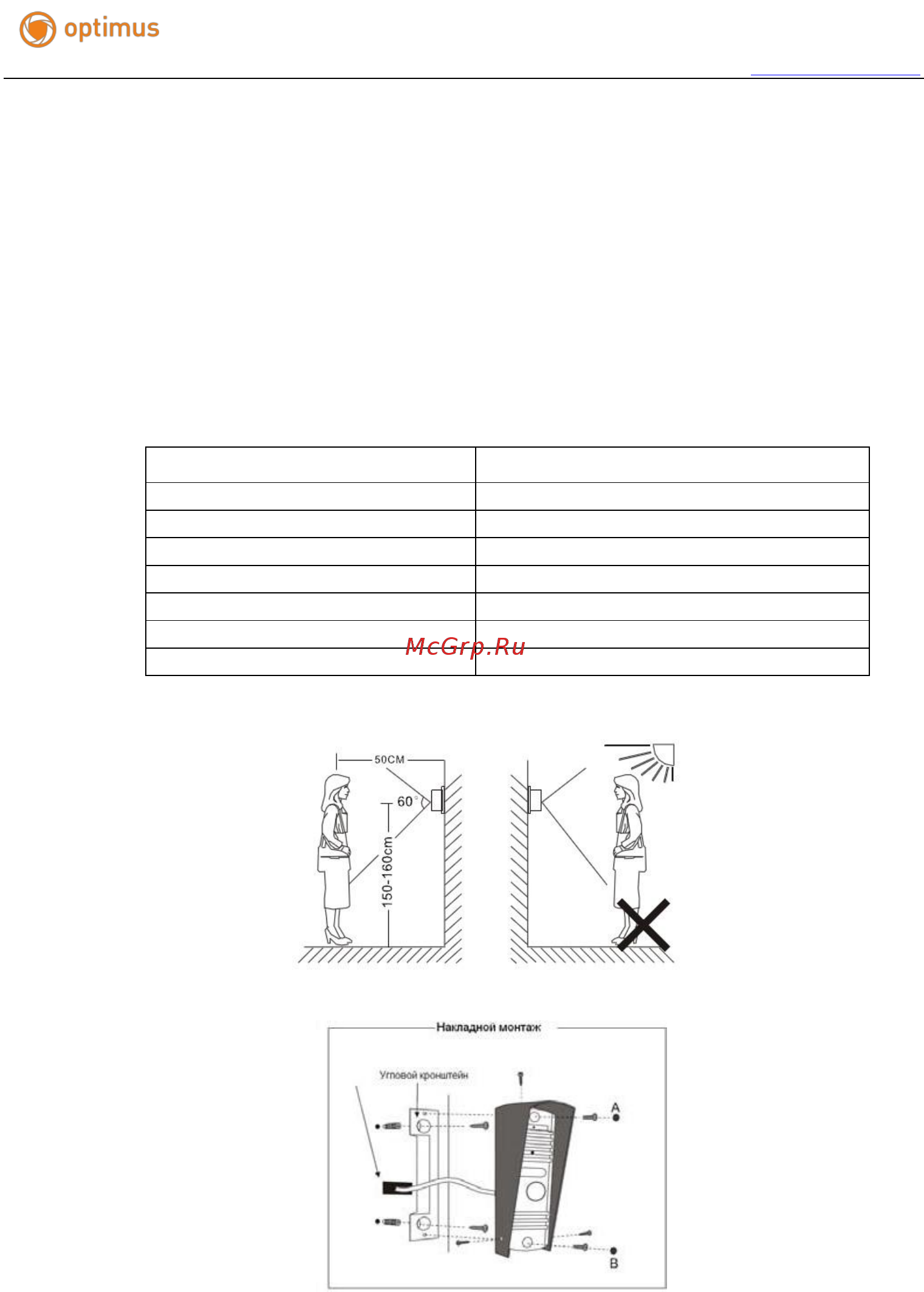

Optimus DS-420 [4/5] Регулятор громкости отрегулируйте громкость с помощью отвертки

www.optimus-cctv.ru

Цвет провода

Назначение

Красный

«+» DC 12В

Черный

«-» DC 12В

Белый (Синий)

Аудио

Желтый

Видео

Зеленый

Норм. откр.(NO)

Оранжевый

Общий (COM)

Коричневый

Норм. закрыт.(NC)

видеомофона) и установите его на стене.



Подключите к кабельной линии наружную панель в соответствии с

назначением кабелей (см.

таб.1).



Подключите замок.



Закрепите панель или угловой адаптер на несущей поверхности с помощью

дюбелей и шурупов.



Регулятор громкости. Отрегулируйте громкость с помощью отвертки.



Убедитесь в работоспособности системы.



РЕГУЛЯТОР ГРОМКОСТИ РАСПОЛОЖЕН ПОД РЕЗИНОВОЙ

ЗАГЛУШКОЙ НА ЗАДНЕЙ ПАНЕЛИ.

Таблица 1
