Janome LEGEND LE-15 [7/29] Page 7

Содержание

• Page 2 2
• Рекомендации по технике безопасности 2
• Следуйте этим инструкциям 2
• Page 3 3
• Оглавление 3
• Page 4 4
• Конструкция машины 4
• Page 5 5
• Page 6 6
• Подготовка машины к работе 6
• Page 7 7
• Page 8 8
• Page 9 9
• Page 10 10
• Таблица соотношения номеров нитей и типа ткани 10
• Page 12 12
• Page 13 13
• Page 14 14
• Page 15 15
• Page 16 16
• Page 17 17
• Page 18 18
• А2 аз в а1 18
• Основные строчки 18
• Page 19 19
• Page 20 20
• Page 21 21
• Page 22 22
• Page 23 23
• Page 24 24
• Page 25 25
• Page 26 26
• Обслуживание машины 26
• Page 27 27
• Page 28 28
• Неисправности и способы их устранения 28
• Page 29 29
• Неисправности и способы их устранения 29

Похожие устройства

• Janome LEGEND LE-15 Сертификат
• Janome LEGEND LE-2525 Инструкция по эксплуатации
• Janome LEGEND LE-2525 Сертификат
• Janome DC 7060 (DECOR COMPUTER) Инструкция по эксплуатации
• Janome DC 7060 (DECOR COMPUTER) Сертификат
• Janome EL 150 Инструкция по эксплуатации
• Janome EL 150 Сертификат
• Janome MV 530S Инструкция по эксплуатации
• Janome MV 530S Сертификат
• Janome LEGEND LE-25 Инструкция по эксплуатации
• Janome LEGEND LE-25 Сертификат
• Janome TOP 18 Инструкция по эксплуатации
• Janome TOP 18 Сертификат
• Janome J74S Инструкция по эксплуатации
• Janome J74S Сертификат
• Janome DC 50 (DECOR COMPUTER) Инструкция по эксплуатации
• Janome J70 Инструкция по эксплуатации
• Janome J70 Сертификат
• Janome SEWIST 525S Инструкция по эксплуатации
• Janome SEWIST 525S Сертификат

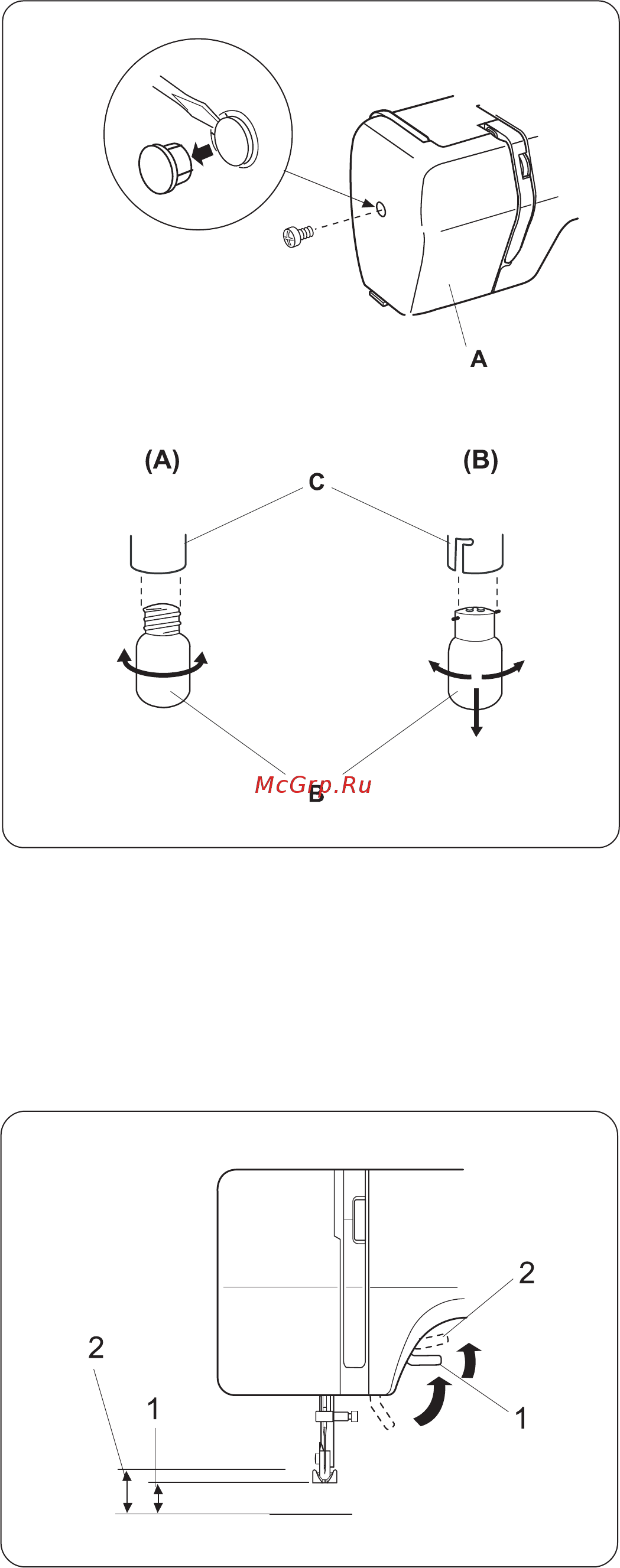

ОСВЕТИТЕЛЬНАЯ ЛАМПОЧКА А боковая крышка В лампочка С гнездо лампочки Обязательно пользуйтесь подсветкой чтобы Ваши глаза не уставали во время шитья Осветительная лампочка машины находится под боковой крышкой машины ЗАМЕНА ЛАМПОЧКИ ВНИМАНИЕ Перед заменой лампы обязательно отключите машину от электросети Если лампочка ГОРЯЧАЯ необходимо дождаться пока она остынет С помощью отвертки откройте боковую крышку машины А Поверните лампочку влево и выньте из гнезда Возьмите другую лампочку вставьте ее в отверстие гнезда Поверните лампочку вправо до полной фиксации В Чуть надавливая на лампочку поверните ее на 90 градусов влево и выньте из гнезда Возьмите другую лампочку направьте контактные штырьки в отверстие гнезда Чуть надавливая на лампочку поверните лампочку на 90 градусов вправо и зафиксируйте в гнезде Закройте боковую крышку и включите машину РЫЧАГ ПОДЪЕМА ЛАПКИ Рычаг подъема поднимает и опускает прижимную лапку При опускании лапки держите рычаг двумя пальцами чтобы не бросать его а опускать аккуратно 1 Нормальное верхнее положение 2 Дополнительный подъем лапки При необходимости стачивания деталей с синтепоном воспользуйтесь дополнительным зазором подъема лапки При поднятой лапке нажмите на рычаг подъема лапки с усилием вверх Лапка еще поднимется на величину дополнительного зазора ВНИМАНИЕ Лапка в этом положении не фиксируется 5
