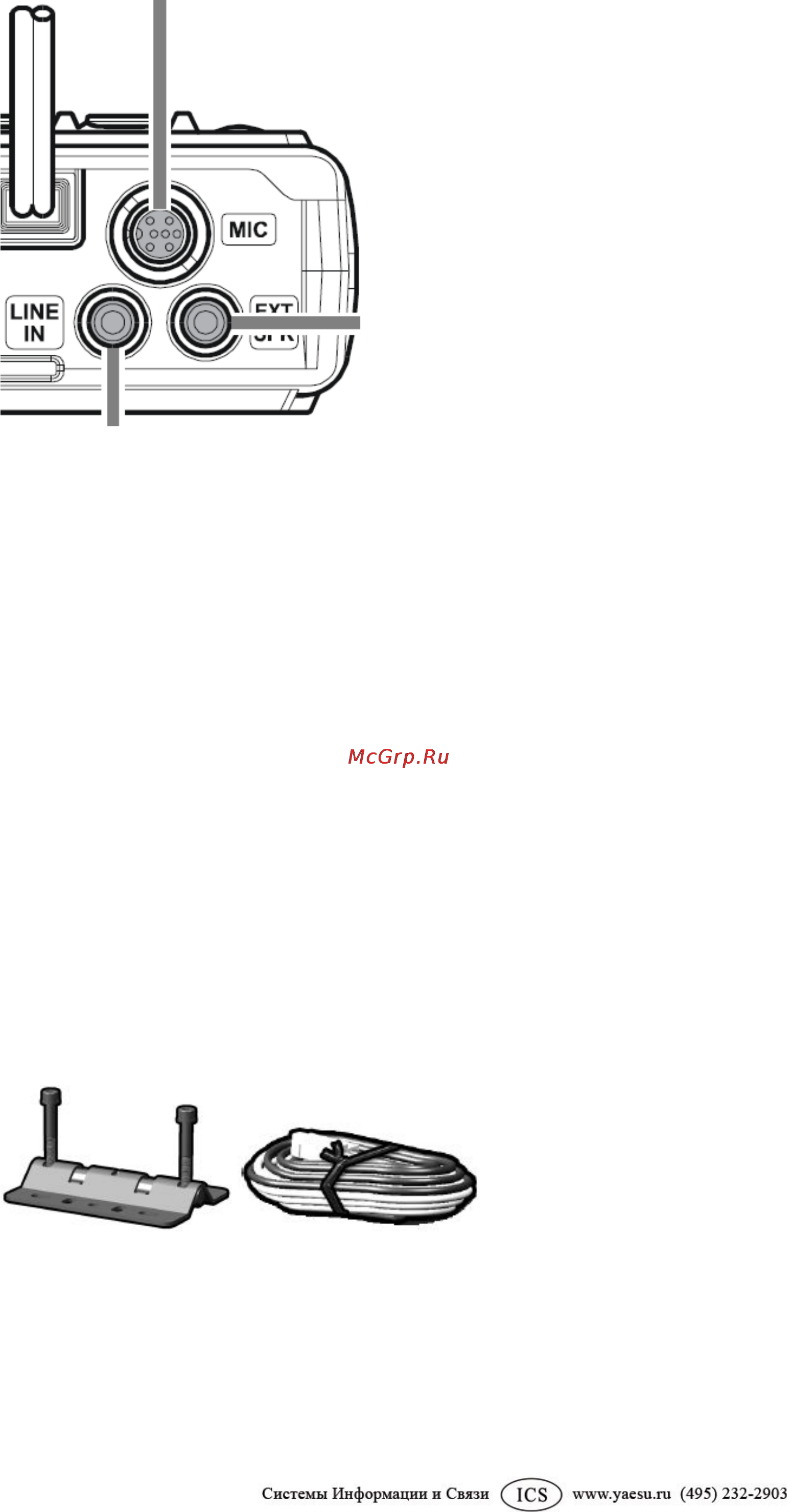

Задняя панель:
Разъем MIC
К данному разъему также можно подключить ручной микрофон МН-68
A6J
или МН-68
В6J
.
Разъем EXT SPK
Данный мини стерео звуковой разъем с тремя контактами 3.5 мм обеспечивает аудио выход
приемника для внешнего динамика. Сопротивление звука равно 4 Ом и уровень отличается в
зависимости от установок регулировки VOL на передней панели.
• При использовании данного разъема пропадает звук во внутреннем динамике радиостанции.
• Если к данному разъему подключены стерео динамики, а опция меню F42 STEREO установлена
на STEREO, то можно переключаться на FM передачу.
• Если при подключении к данному разъему в выносном динамике отсутствует звук, то убедитесь
в том, что опция меню F34 SPEAKER установлена на REAR.
Подсказка: режим меню
Интеллектуальное меню радиостанции FTM-10R позволяет включать конфигурации 49 параметров
радиостанции в избранные настройки.
Разъем LINE IN
Подключите источник внешнего аудио сигнала (например, iPod) к данному разъему при помощи
звукового кабеля.
При подключении источника внешнего звука к данному разъему у Вас будет возможность
прослушивать любительские станции. Отрегулируйте уровень звука на внешнем подключенном
аудиоустройстве.
Детали, входящие в комплект поставки
Крепление Шнур питания постоянного тока с предохранителем
11
