Глава 2. Установка сетевого видеорегистратора

Примечание: Проверьте модуль устройства и комплектность аксессуаров видеорегистратора

при его получении.

Отключите питание перед подключением к устройству. Не выполняйте подключение при

включенном питании.

2.1 Установка жесткого диска

1 .Не извлекайте и не вставляйте жесткий диск при включенном питании!!!

2. Выключите питание устройства. Ослабьте винты с правой стороны устройства и снимите верхнюю

крышку.

3. Соедините кабели передачи данных и силовые кабели жесткого диска с системной платой

видеорегистратора. Прикрепите HDD, используя 4 винта.

4. При наличии повышенных требований к HDD, для большей безопасности следует использовать

специальный жесткий диск для систем видеонаблюдения.

2.2 Подключение камер и мониторов

- Если устройство не оснащено функцией POE: питание по Ethernet, IP Камера подключается к

видеорегистратору при помощи коммутатора/роутера. Подключите IP камеру к роутеру с помощью

сетевого кабеля, подключите видеорегистратор к роутеру через RJ45 порт. Если устройство не оснащено

функцией POE, IP камера подключается к видеорегистратору через RJ45 порт.

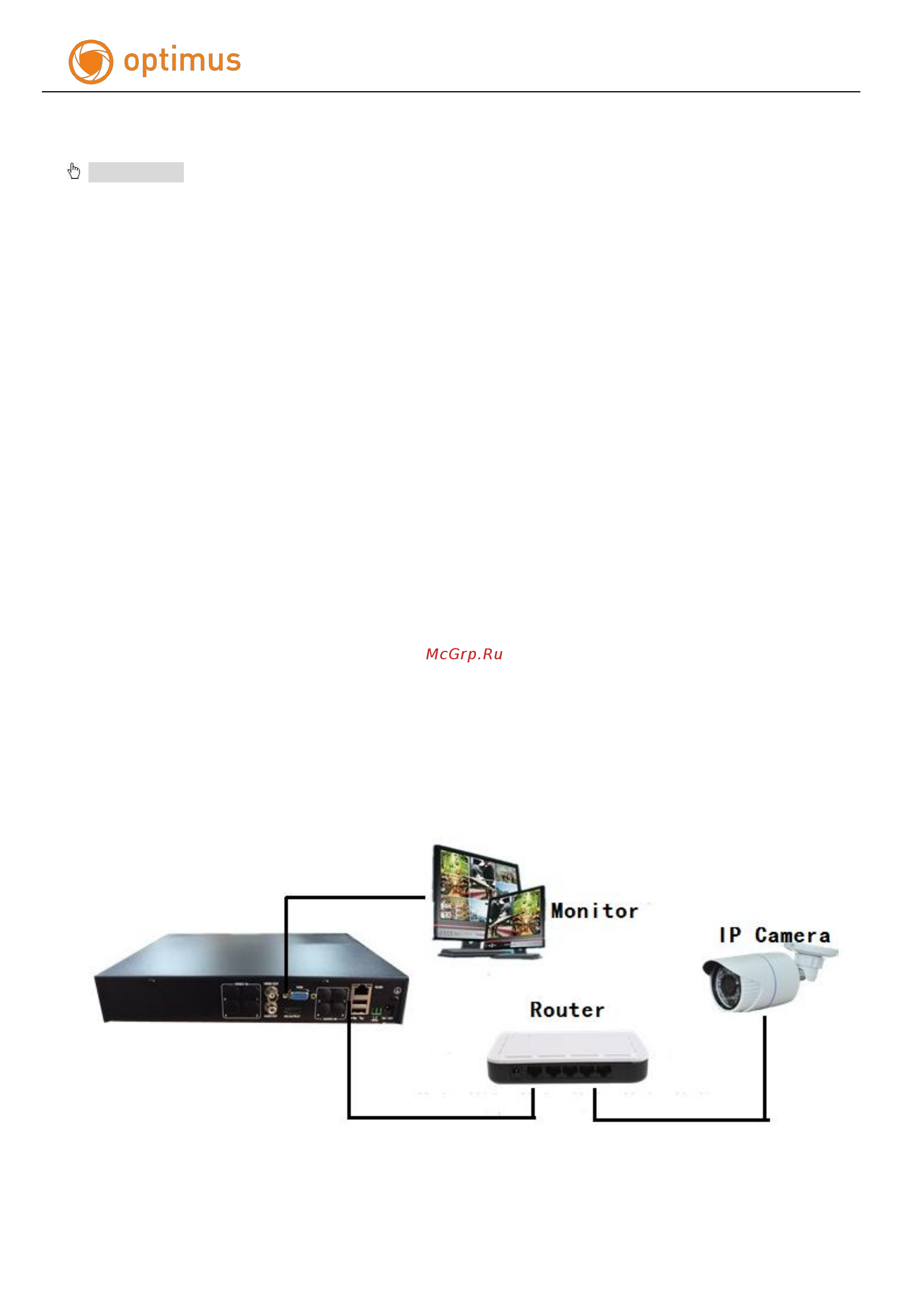

- См. Диаграмму соединения устройств:

Рис. 2.1 Диаграмма подключения системы
