WWW.VIVA-TELECOM.RU
Этап 2: Призаземленииотрицательнойклеммыаккумулятора, соедините
красный провод - в котором включен предохранитель - с:
a) клеммой на блоке предохранителей,
b) прикуривателем,
c) непосредственно с положительной клеммой аккумулятора.
Черный провод соедините с корпусом.
Призаземленииположительнойклеммыаккумулятора, соединитечерный
проводсклеммойисточникапитания, акрасный - скорпусом.(Наиболее
удобнымместомдляподключенияявляетсяблокпредохранителей.) Можно
подключатьрадиостанциюкконтактамзамказажигания, так, чтобы
радиостанцияавтоматическиотключаласьпривыключенномзажигании, что
исключает случайный разряд аккумулятора.
Этап 3. Назаднейпанелирадиостанцииимеетсяотключаемыйсиловойкабель
питания (разьем кабеля питания).

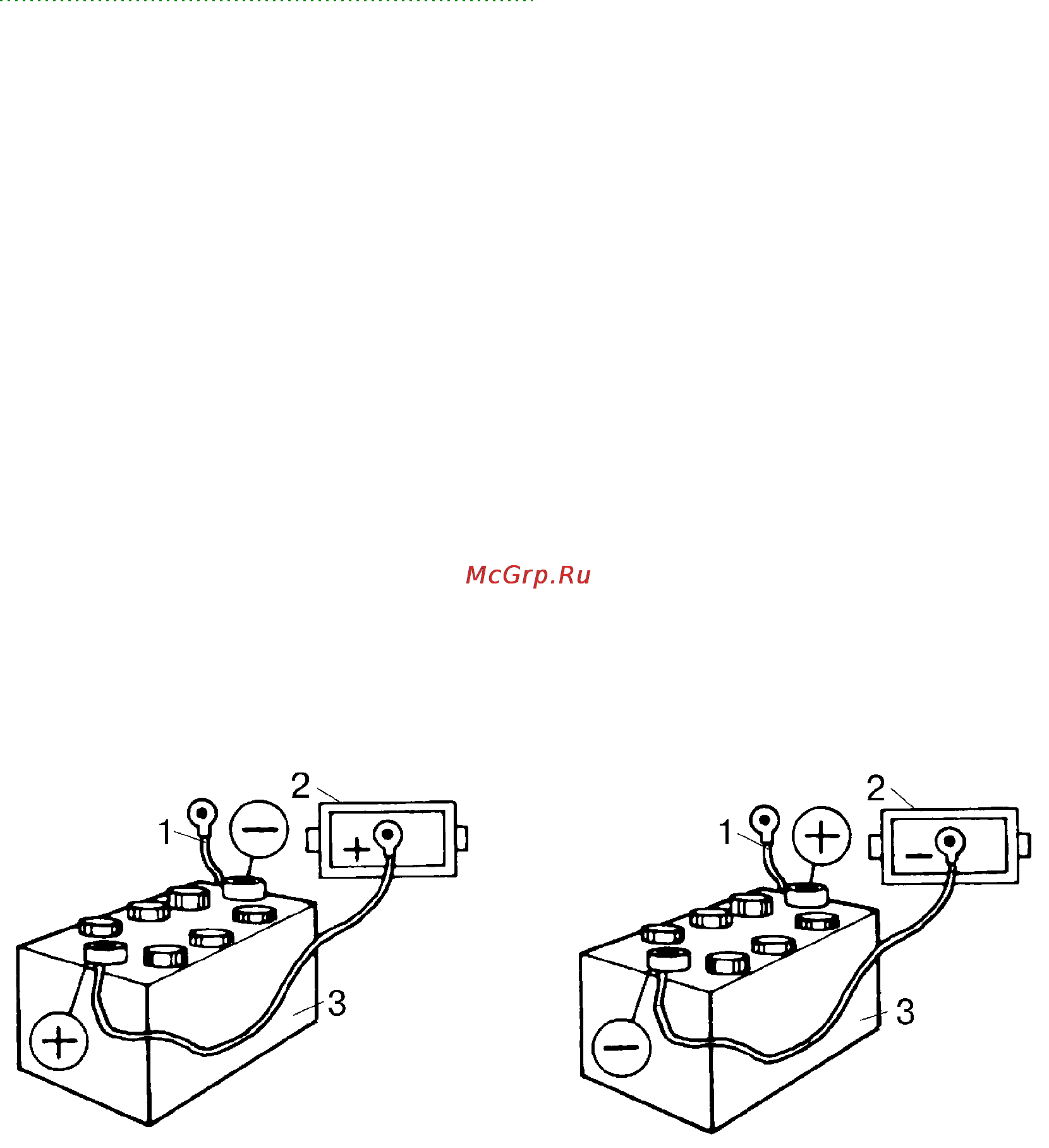

БЛОКИРОВКА ДВИГАТЕЛЯ ИЛИ ЗАЗЕМЛЕНИЕ АККУМУЛЯТОРА
Отрицательное заземлениеПоложительное заземление
ОТРИЦАТЕЛЬНОЕ ЗАЗЕМЛЕНИЕ
1. Отрицательный провод заземлен на корпус автомобиля
2. Генератор
3.12 - вольтовый аккумулятор
4. Пример 12-вольтовой силовой сети с отрицательным электродом на массе.
Пример сети в большинстве автомобилей и грузовиков.
ПОЛОЖИТЕЛЬНОЕ ЗАЗЕМЛЕНИЕ
1. Положительный провод заземлен на корпус автомобиля
2. Генератор
3.12-вольтовый аккумулятор
4. Пример 12-вольтовой сети с положительным электродом на массе.
