Гранит 2Р-21 [6/13] Работа с радиостанцией
![Гранит 2Р-21 [6/13] Работа с радиостанцией](/views2/1034165/page6/bg6.png)
11 10 9
12
8
WWW.E-V-T.RU
Включите радиостанцию в режим передачи и измерьте КСВ (должен иметь значение не
более 3. В противном случае настройте антенну).
Радиостанция готова к использованию.
ПОДГОТОВКА К РАБОТЕ СТАЦИОНАРНОЙ РАДИОСТАНЦИИ
Закрепите приемопередатчик на жесткой поверхности, предпочтительным является
положение отверстиями внутреннего громкоговорителя вверх.
Закрепите на жесткой поверхности кронштейн радиостанции и затяните боковые винты.
Антенна должна быть установлена на расстоянии не менее 5 м от массивных
металлических предметов.
Присоедините фидер антенны к антенному разъему приемопередатчика через измеритель
КСВ.
Подключите источник вторичного электропитания ИВЭП-20 к сети переменного тока
напряжением 220В, 50Гц.
Подключите гарнитуру, закрепите крышку разъема, расположенную на проводе
гарнитуры, на передней панели радиостанции с помощью винта М3 (входит в комплект
поставки радиостанции), подключите радиостанцию к источнику питания ИВЭП-20.
Включите радиостанцию (см. раздел «Включение радиостанции»), переведите ее в режим
передачи и измерьте КСВ на всех используемых частотах. Он не должен превышать
значения 2. В противном случае необходимо настроить антенну.
Радиостанция готова к использованию.
Работа с радиостанцией

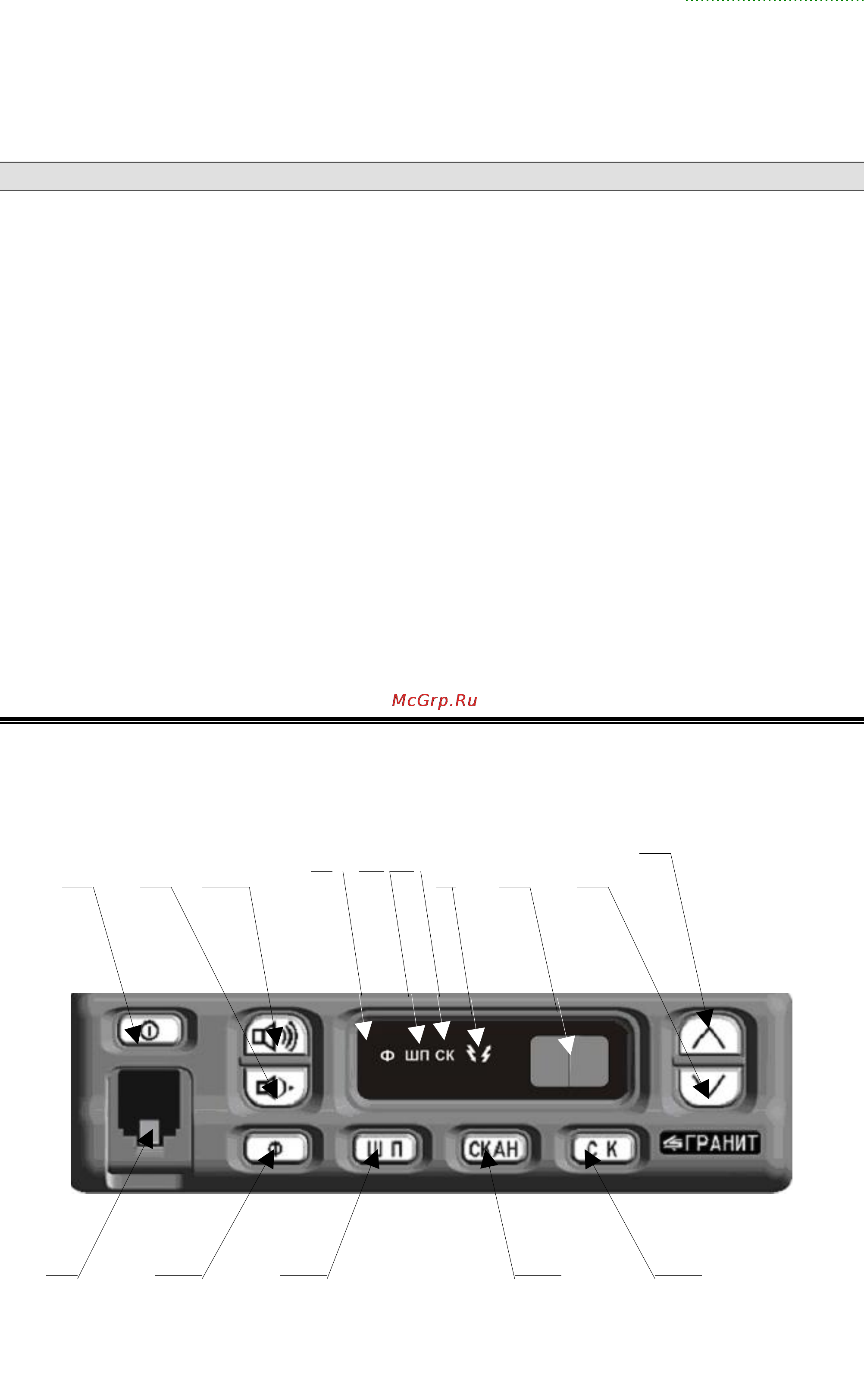

Передняя панель приемопередатчика радиостанции показана на рисунке 1 . Все номера диодов
световой индикации, упомянутые ниже, приводятся в соответствии с этим рисунком.
1- кнопка включения/ выключения радиостанции;
– 6 –
123456
7
13 14 15
