НАЗНАЧЕНИЕ И СВОЙСТВА
Уникальный цветной монитор видеодомофона CDV-43N XL имеет 4 видеовхода
и предназначен для полнофункциональной работы с цифровыми подъездными
домофонами типа Raikmann, Rainmann, Filman, Keyman, Marshal и т.п.

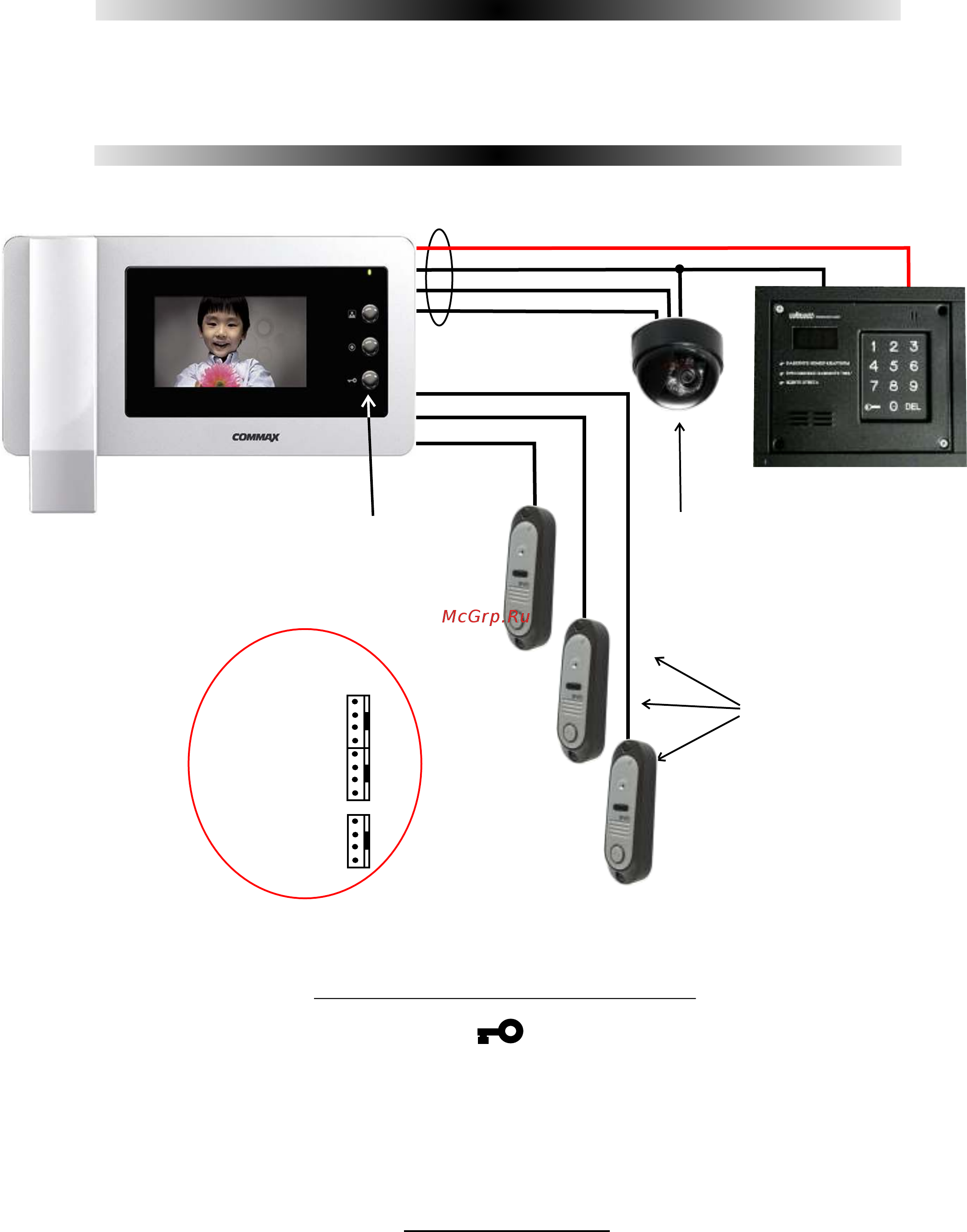

БЛОК- СХЕМА СОЕДИНЕНИЙ
Цветной монитор видеодомофона Commax CDV-43N XL (цифровой)
ОБЩИЙ
+12 В для видеокамеры
ВИДЕО
КОМБИНИРОВАННЫЙ КАБЕЛЬ MC-1
ИЛИ АНАЛОГИЧНЫЙ
4-Х ПРОВОДНЫЕ
ВЫЗЫВНЫЕ ПАНЕЛИ
ВИДЕОДОМОФОНОВ
ИЛИ
ВИДЕОКАМЕРЫ СО ЗВУКОМ
ПЛЮС ЛИНИИ ДОМОФОНА
МИНУС ЛИНИИ ДОМОФОНА
ВИДЕОКАМЕРА
ИЛИ
ВИДЕОГЛАЗОК
ЦИФРОВОЙ
ПОДЪЕЗДНЫЙ
ДОМОФОН
ПЕРЕКЛЮЧЕНИЕ ВХОДОВ
ТОЛЬКО В РЕЖИМЕ ПРОСМОТРА !
ВХОД №1
ВХОД №2
ВХОД №3
ВХОД №4
Для записи квартиры необходимо:
Удерживая нажатой кнопку , включить питание монитора.
После включения монитора, через 3 секунды отпустить кнопку.
Этими действиями включится режим записи номера квартиры.
Затем 3 раза набрать номер квартиры (дожидаясь прохождения
хотя бы одного звонка, затем его сбрасывая).
Номер квартиры будет запомнен видеодомофоном.
ВАЖНЫЕ НАСТРОЙКИ!
В неиспользуемых входах на 16-жильном плоском кабеле ПЕРЕД
ВКЛЮЧЕНИЕМ МОНИТОРА аудиоканал соединить с общим проводом.
CAM 2
CAM 1
INTERPHONE
НЕ ИСПОЛЬЗУЕТСЯ!
