East Power EA9010 II-33 — руководство по подключению трехфазных ИБП и выбору кабелей [11/56]
![East Power EA9010 II-33 [11/56] Подключение ибп](/views2/1341994/page11/bgb.png)
Трехфазные ИБП серии ЕА900(II)-33
2.4 Подключение ИБП.
2.4.1 Выбор автоматического выключателя и кабеля
Для разной мощности ИБП используются кабели с жилами разного сечения. Использование кабеля или
автоматического выключателя, параметры которого не соответствуют параметрам ИБП, может быть опасно.
Кабель и автоматический выключатель должны выбираться с учетом максимально возможной величины тока
(таблица 2.1).
Выбор сечения силовых кабелей, а также автоматических выключателей следует осуществлять в
соответствии с правилами и рекомендациями по обустройству электроустановок местных контролирующих
органов.
Таблица 2.1 Значения максимального тока (при полной нагрузке)
Номинальная
мощность ИБП
Входной ток (с учетом
устройства заряда батарей), А
Выходной
ток, А
Ток разряда в цепи постоянного
тока, 32 батареи, А
10кВА 24 15 28
20кВА 39 30 55
30кВА 53 46 83
40кВА 78 61 110
60кВА 117 91 165
80кВА 156 121 220
100кВА 195 151 275
120кВА 234 182 330
2.4.2 Подключение.

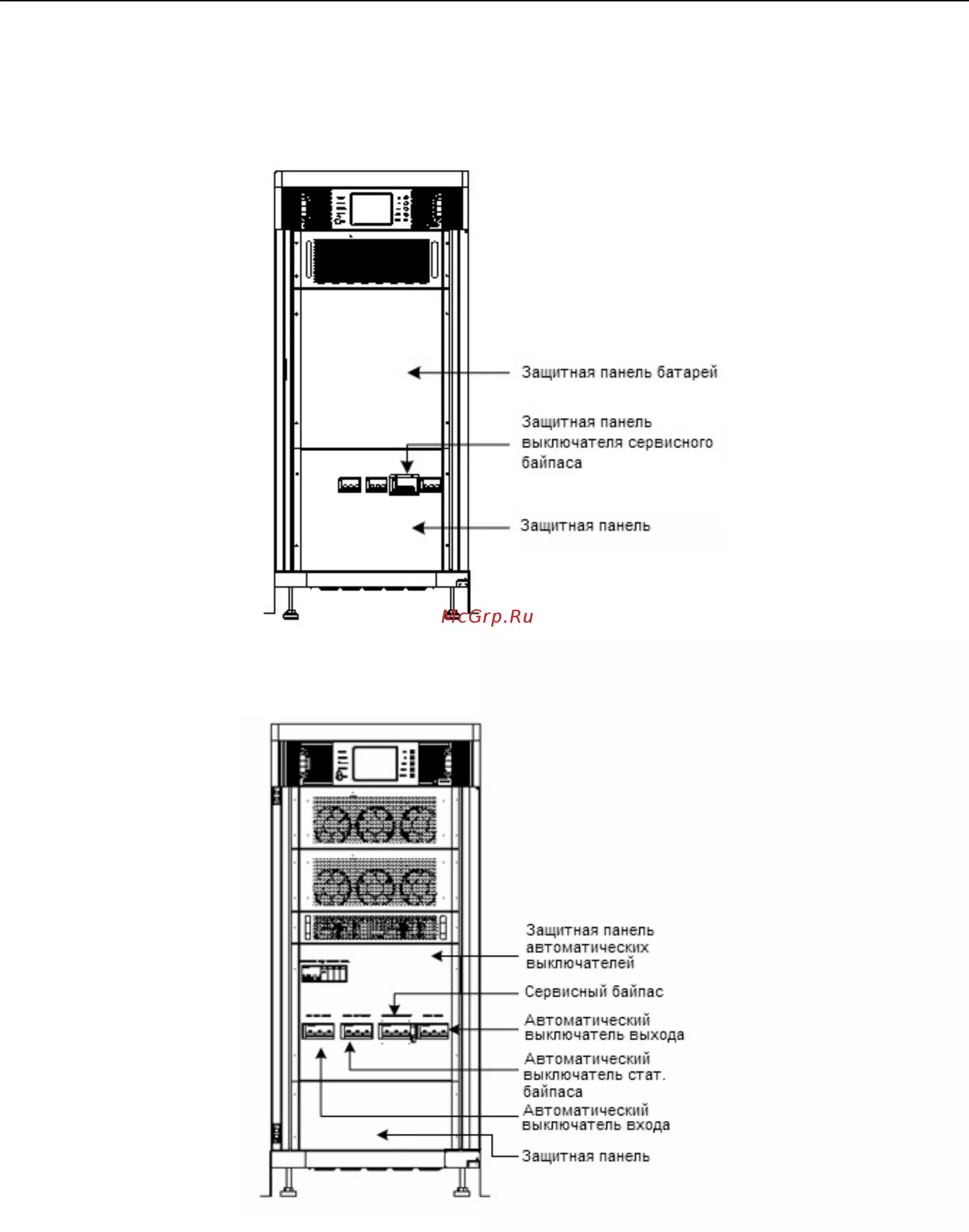

Для подводки кабеля используйте каналы и проходки, расположеннее во фронтальной части в нижней
панели ИБП (рисунки 2.5 и 2.6).
Рисунок 2.5 Проходки для ввода кабелей ИБП 10 кВА − 60 кВА
Рисунок 2.6 Проходки для ввода кабелей ИБП 80 кВА − 120 кВА
11
