Brother 4100D [20/38] Заправка нити в левую иглу
![Brother 4100D [20/38] Заправка нити в левую иглу](/views2/1342150/page20/bg14.png)
18

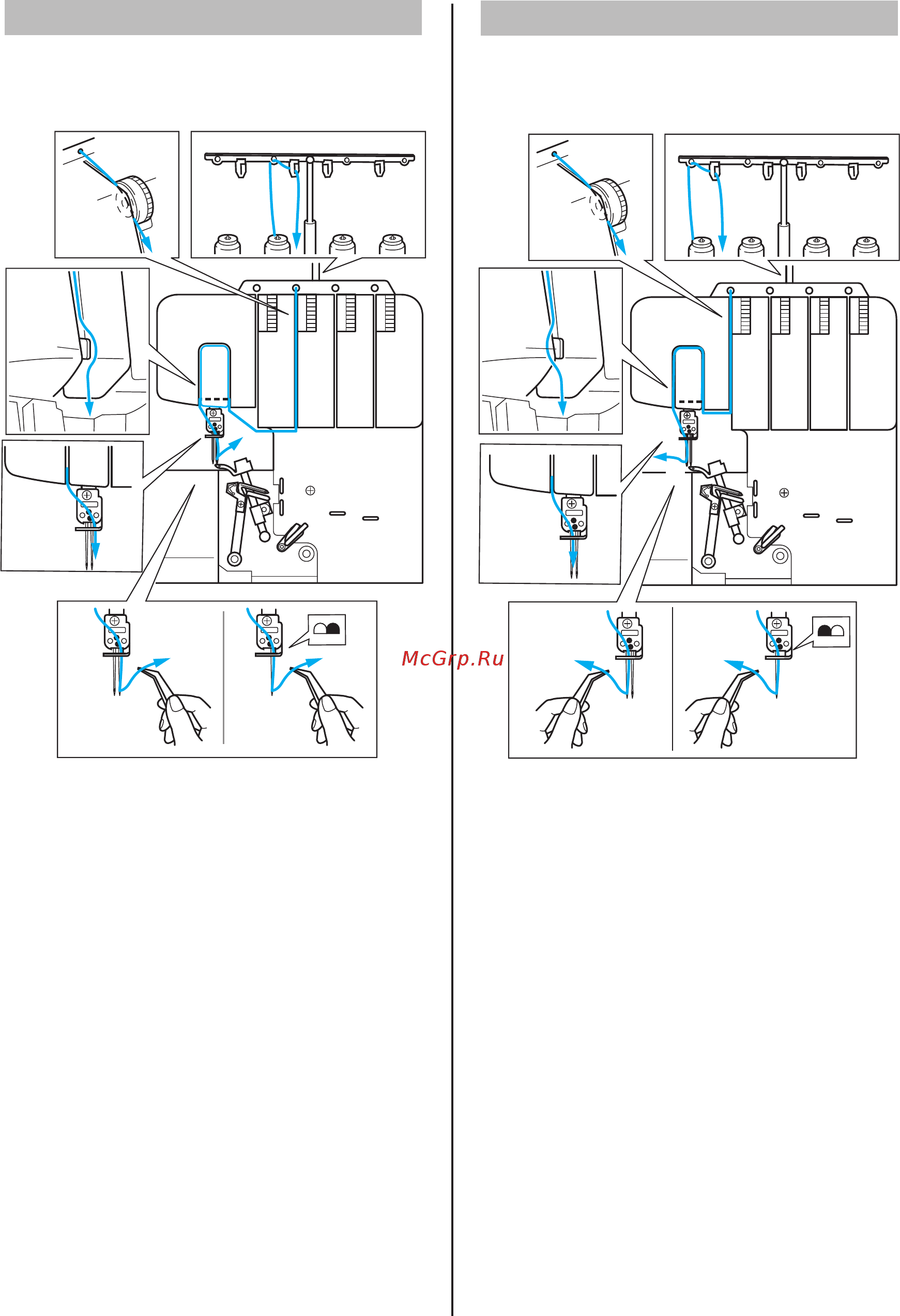

Заправка нити в правую иглу
Пропустите нить в последовательности,
показанной на приведенном ниже рисунке, следуя
вдоль розовой линии и в соответствии с номерами
у каждого узла заправки.
2
1
3
4
5
6
7
8
3
4
<A>
<B> <C>
88
7
1. Протяните нить с катушки вертикально вверх
через нитедержатель
1
и нитенаправитель
2
на стойке с нитенаправителями в
направлении от задней стороны к передней.
2. Пропустите нить через отверстие
3
в
верхней части машины.
3. Пропустите нить через натяжной шкив
4
, расположенный в выемке рядом с
регулятором натяжения нити с розовой
меткой.
4. Пропустите нить вниз через выемку и узлы
заправки
5
6
7
, выделенные розовым
цветом, в цифровой последовательности,
указанной на соответствующем рисунке.
ПРИМЕЧАНИЕ:
Убедитесь в том, что нить проходит справа
от сепаратора <A>.
5. Протяните нить вниз через нитепроводник
планки иглы, а затем через правую иглу
8
в
направлении от лицевой стороны к задней.
(<B> две иглы/ <C> одна игла)
Заправка нити в левую иглу
Пропустите нить в последовательности,
показанной на рисунке, следуя вдоль желтой
линии и в соответствии с номерами у каждого узла
заправки.
2
1
3
4
3
4
5
6
8
7
7
<A>
<B>
<C>
8
8
1. Протяните нить с катушки вертикально вверх
через нитедержатель
1
и нитенаправитель
2
на стойке с нитенаправителями в
направлении от задней стороны к передней.
2. Пропустите нить через отверстие
3
в
верхней части машины.
3. Пропустите нить через натяжной шкив
4
, расположенный в выемке рядом с
регулятором натяжения нити с желтой
меткой.
4. Пропустите нить вниз через выемку и узлы
заправки
5
6
7
, выделенные желтым
цветом, в цифровой последовательности,
указанной на соответствующем рисунке.
ПРИМЕЧАНИЕ:
Убедитесь в том, что нить проходит слева от
сепаратора <A>.
5. Протяните нить вниз через нитепроводник
планки иглы, а затем через левую иглу
8
в
направлении от лицевой стороны к задней.
(<B> две иглы/ <C> одна игла)
