ПРИЛОЖЕНИЕ 3. ИНТЕРФЕЙС СВЯЗИ С ПК
RS232 последовательный порт
Высокочастотный последовательный порт для подключения разъема DB9 расположен на задней панели ИБП.

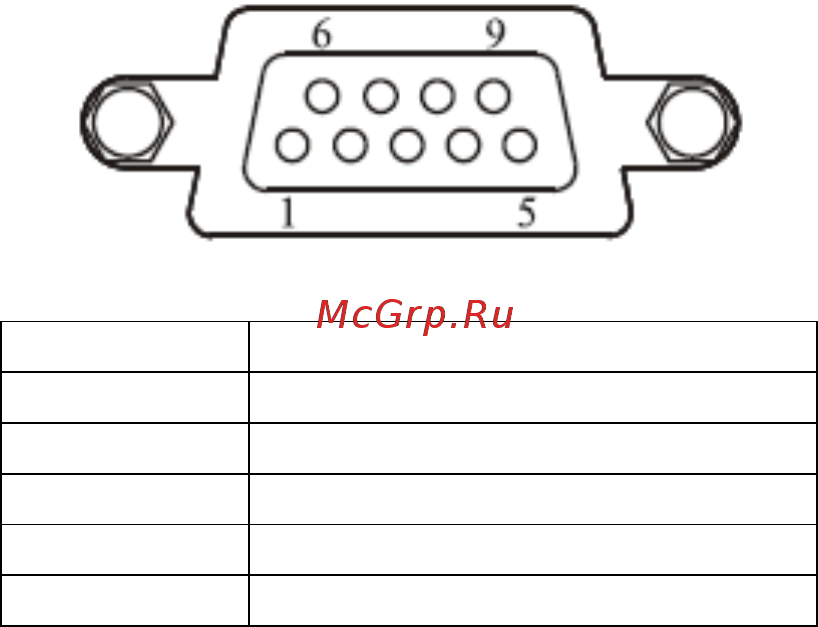

Назначение контактов разъема:
Таблица 10 – Назначение контактов
Контакт
Назначение
4, 6, 7, 8
Не используется
2
Передача данных
3
Прием данных
5
Заземление
9
Дистанционное включение
Примечание: 7 и 8 контакты – питающие (5 В) для внутренней SNMP карты.
Подключение сетевой SNMP карты
Высокочастотный последовательный интеллектуальный порт для подключения внутренней или внешней сетевой карты.
Специальная интеллектуальная сетевая карта может быть использована с любым известным программным
обеспечением и аппаратными средствами для управления ИБП через сеть. Могут быть использованы программные
средства, такие как HP Openview, IBM Netview, SUN Netmanager и др., позволяющие управлять ИБП и мгновенно получать
посредством сети информацию о функционировании источника и прочие параметры.
