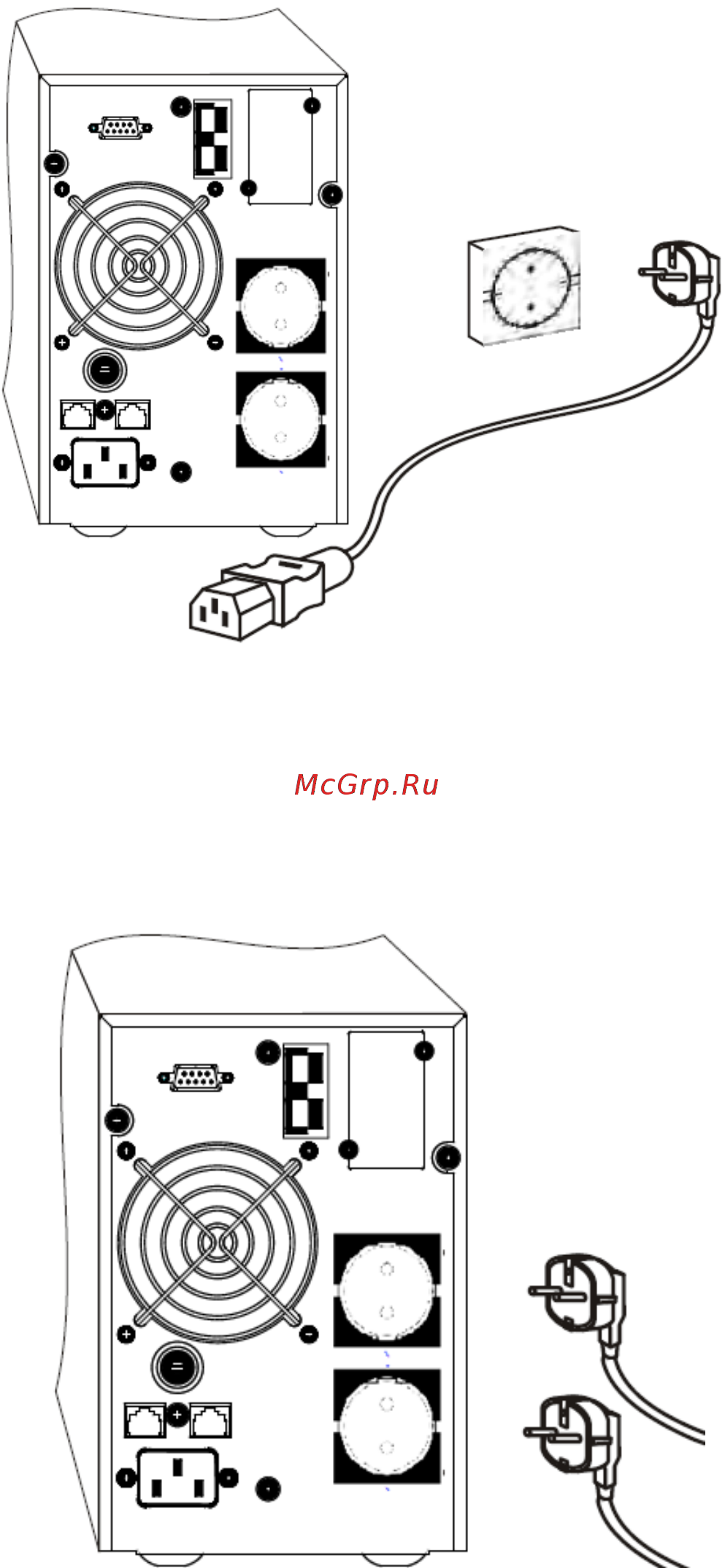

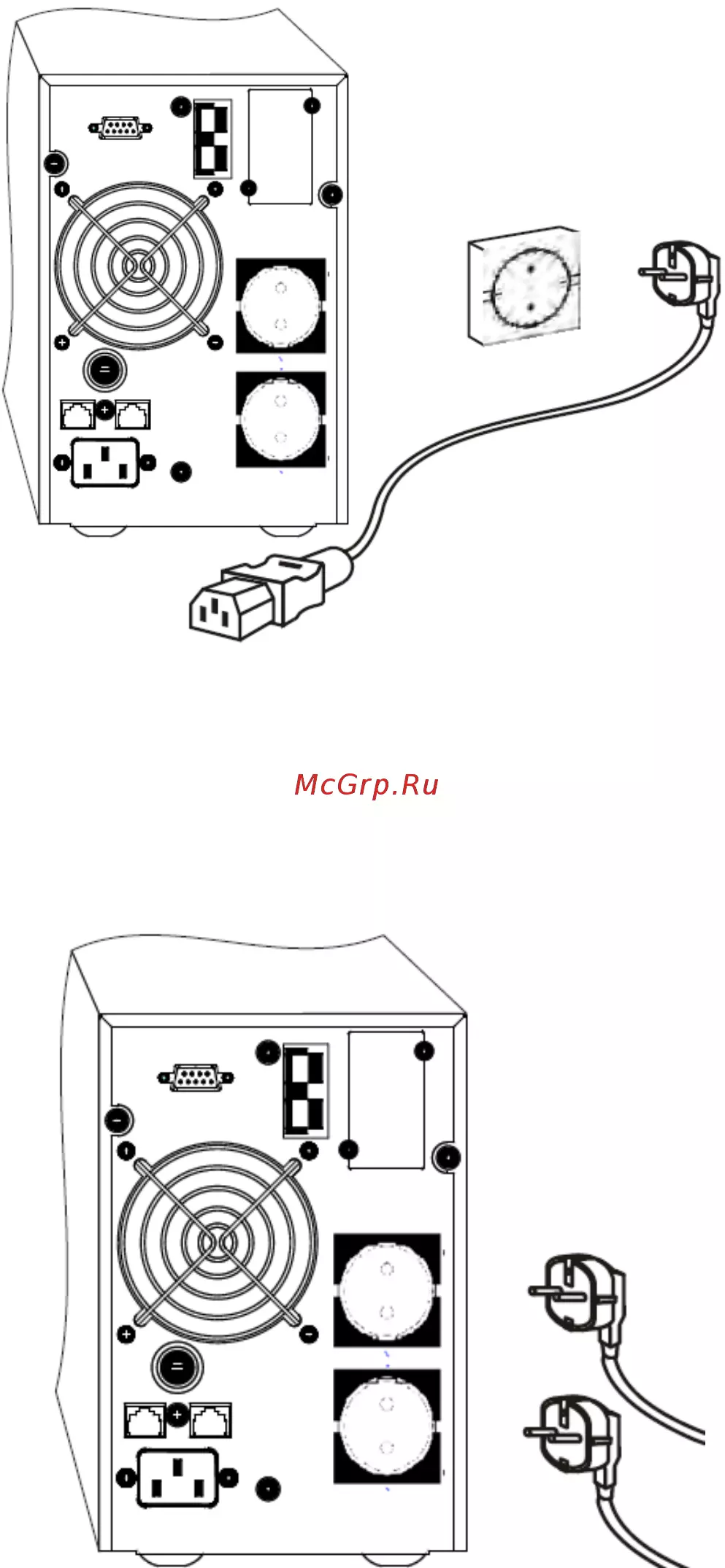

Рисунок 3 – Подключение входного сетевого кабеля

Е) Выходные разъемы ИБП

1. Для ИБП мощностью 1 кВА нагрузку подключайте непосредственно к выходным разъемам ИБП.

2. У ИБП мощностью 2 кВА и 3 кВА кроме стандартных разъемов для нагрузки есть разъем для высокоточных

проводников, который облегчает внешнюю разводку.

Рисунок 4 – подключение нагрузки к ИБП

Ж) Подключение внешнего батарейного блока

1. Подберите суммарное напряжение внешнего батарейного блока в соответствии с моделью ИБП.

Количество последовательно соединенных батарей должно быть строго определенным, иначе ИБП не сможет

работать в штатном режиме, либо выйдет из строя.

Напряжение подключаемого батарейного блока должно быть:

- для ИБП мощностью 1 кВА – 24 В постоянного тока или 36 В постоянного тока, в зависимости от модели (!).

- для ИБП мощностью 2 кВА и 3 кВА – 96 В постоянного тока.

2. Один конец кабеля, для подключения внешнего батарейного блока, подключается к ИБП, другой конец –

двухпроводный, открытого типа – к батарейному блоку.

Будьте осторожны и придерживайтесь инструкций при подключении батарейного блока.
