Svc RTL-5KL-LCD [3/5] Внимание схема подключения ибп
![Svc RTL-3K-LCD [3/5] Внимание схема подключения ибп](/views2/1342358/page3/bg3.png)

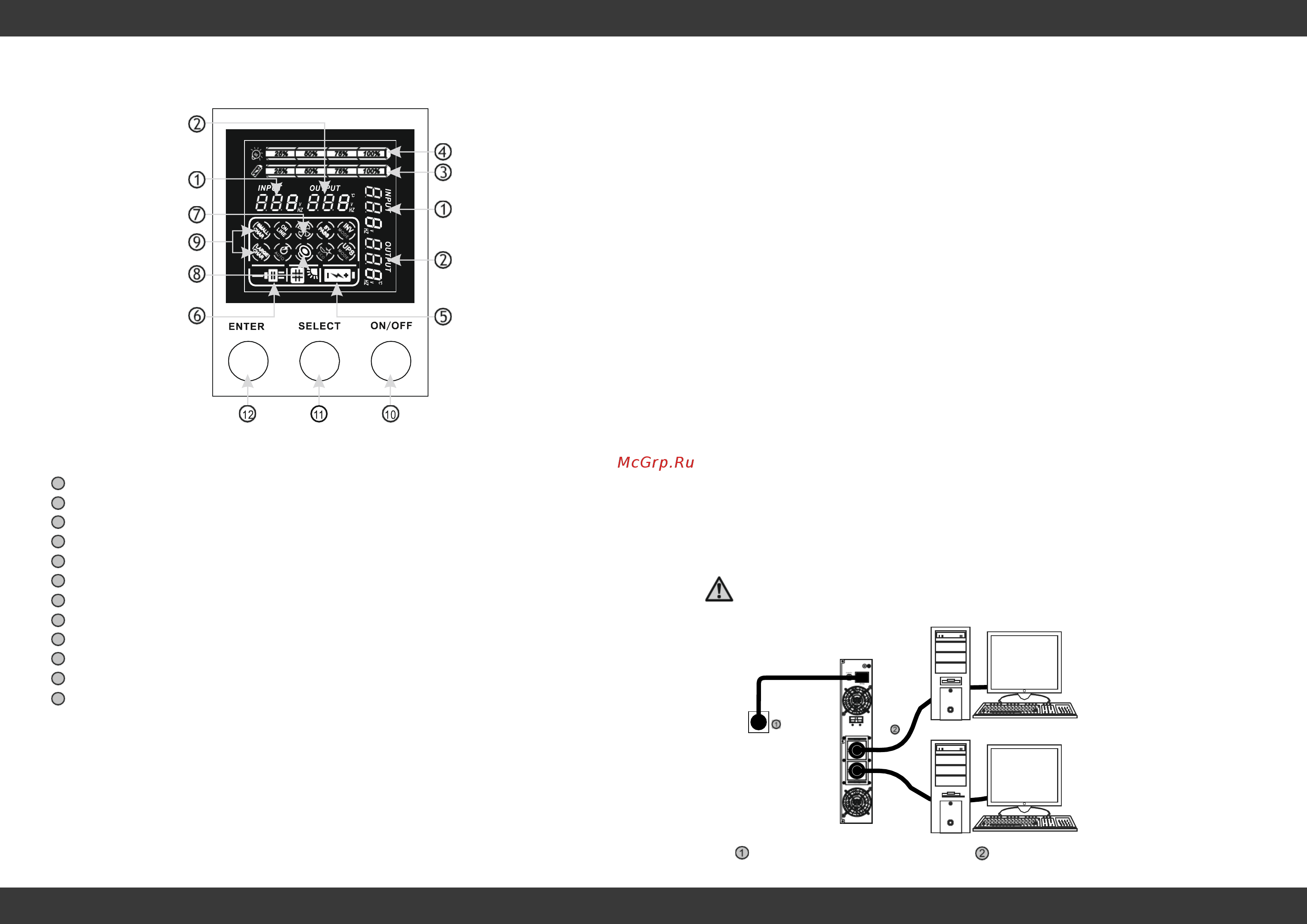

4.2 Лицевая панель
Рис. 2
5.2
Автозарядка.
5.2.1
При подаче электричества, ИБП заряжает аккумулятор автоматически,
и индикатор заряда (рис.2, п.3) показывает, что аккумулятор заряжается,
при условии, что аккумулятор не заряжен на 100%.
5.3
Режим работы от сети .
5.3.1
На дисплее отображается входное и выходное напряжение (рис.2, п.1,2).
5.3.2
На дисплее отображается процент заряда аккумулятора (рис.2, п.3).
5.3.3
При подсоединении большого количество устройств с высоким
потреблением энергии, показания дисплея отображают соответствующее
увеличение уровня нагрузки (рис.2, п.4). При нагрузке более чем 100%,
индикатор перегрузки устройства (рис.2, п.4) постоянно мигает, а встроенный
динамик издает длинные звуковые сигналы. Необходимо срочно уменьшить
нагрузку до момента отключения сигнала тревоги.
5.3.4
При подключении к ИБП нагрузок, таких как: электродвигатель,
холодильник, лазерный принтер и прочих, максимальная мощность ИБП
должна быть такой же как пусковая мощность, так как пусковая мощность
подобных приборов от двух до пяти раз выше их средне-потребляемой
мощности.
5.4
Режим работы от батареи.
5.4.1
Индикатор заряда (рис.2, п.3), отображает заряд аккумулятора. Если
заряд батареи на исходе, индикатор заряда постоянно мигает, а встроенный
динамик издает длинные звуковые сигналы. Необходимо срочно выключить
либо подключить ИБП к сети.
1
Показания входного напряжения и частоты
2
Показания выходного напряжения и температуры ИБП
3
Индикатор заряда аккумуляторов
4
Уровень нагрузки на ИБП
5
Индикатор работы ИБП в режиме от батареи
6
Индикатор работы ИБП от сети
7
Ошибка в охлаждении
8
Оповещение при работе от батареи
9
Режим зарядного тока
10
Включение/Выключение/Беззвучный режим
11
Выбор типа зарядного тока
12
Кнопка выбора «OK»
5.4.2
Встроенный динамик будет издавать сигнал каждые 30 секунд. Для
включения беззвучного режима, кратковременно нажимайте на кнопку
управления (рис. 2, п.12).
5.4.3
В комплекте с ИБП поставляется специальный кабель для
подключения внешних аккумуляторных батарей.
ВНИМАНИЕ! Схема подключения ИБП:
5.
Режим работы
5.1
Включение и отключение устройства.
5.1.1
Для включения/отключения ИБП, удерживайте кнопку управления в
течении 3-х секунд.
5.1.2
Функция автовключения, включит ИБП автоматически, если
энергоснабжение восстановлено.
Подключить ИБП к сети 220В
Подключить нагрузку к ИБП
Рис. 3
2 2 0 V ~ 5 0 H z
2 5 0 V ~ 2 2 A
Вне шн я
я
акку мул
ято рн ая
бат аре я
48В
Сеть
220B
