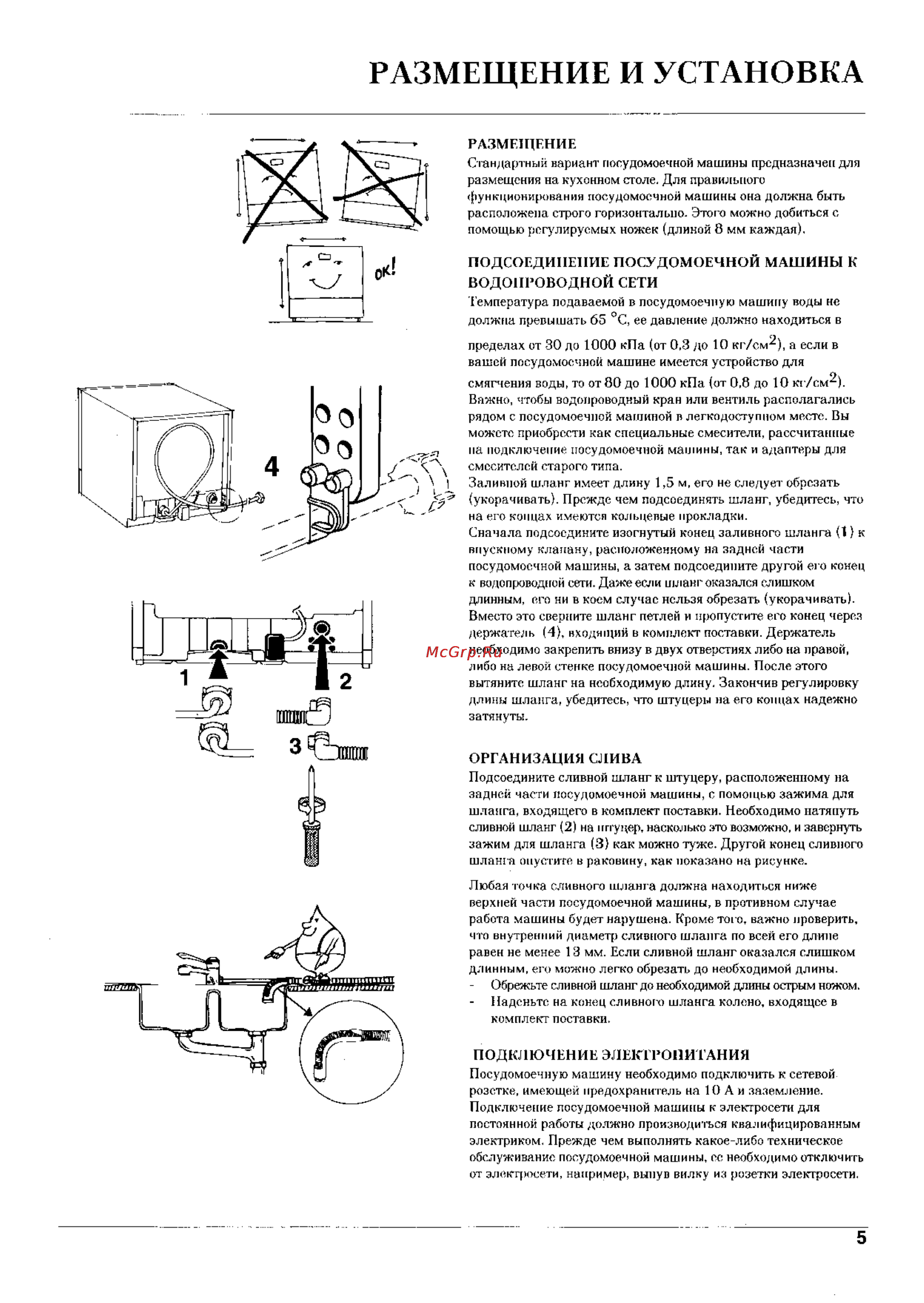

РАЗМЕЩЕНИЕ И УСТАНОВКА РАЗМЕЩЕНИЕ Стандартный вариант посудомоечной машины предназначен для размещения на кухонном столе Для правильного функционирования посудомоечной машины она должна быть расположена строго горизонтально Этого можно добиться с помощью регулируемых ножек длиной 8 мм каждая ПОДСОЕДИНЕНИЕ ПОСУДОМОЕЧНОЙ МАШИНЫ К ВОДОПРОВОДНОЙ СЕТИ Температура подаваемой в посудомоечную машину воды не должна превышать 65 С ее давление должно находиться в пределах от 30 до 1000 кПа от 0 3 до 10 кг см а если в вашей посудомоечной машине имеется устройство для смягчения воды то от 80 до 1000 кПа от 0 8 до 10 кг см Важно чтобы водопроводный кран или вентиль располагались рядом с посудомоечной машиной в легкодоступном месте Вы можете приобрести как специальные смесители рассчитанные на подключение посудомоечной машины так и адаптеры для смесителей старого типа Заливной шланг имеет длину 1 5 м его не следует обрезать укорачивать Прежде чем подсоединять шланг убедитесь что на его концах имеются кольцевые прокладки Сначала подсоедините изогнутый конец заливного шланга 1 к впускному клапану расположенному на задней части посудомоечной машины а затем подсоедините другой его конец к водопроводной сети Даже если шланг оказался слишком длинным его ни в коем случае нельзя обрезать укорачивать Вместо это сверните шланг петлей и пропустите его конец через держатель 4 входящий в комплект поставки Держатель необходимо закрепить внизу в двух отверстиях либо на правой либо на левой стенке посудомоечной машины После этого вытяните шланг на необходимую длину Закончив регулировку длины шланга убедитесь что штуцеры на его концах надежно затянуты ОРГАНИЗАЦИЯ СЛИВА Подсоедините сливной шланг к штуцеру расположенному на задней части посудомоечной машины с помощью зажима для шланга входящего в комплект поставки Необходимо натянуть сливной шланг 2 на штуцер насколько это возможно и завернуть зажим для шланга 3 как можно туже Другой конец сливного шланга опустите в раковину как показано на рисунке Любая точка сливного шланга должна находиться ниже верхней части посудомоечной машины в противном случае работа машины будет нарушена Кроме того важно проверить что внутренний диаметр сливного шланга по всей его длине равен не менее 13 мм Если сливной шланг оказался слишком длинным его можно легко обрезать до необходимой длины Обрежьте сливной шланг до необходимой длины острым ножом Наденьте на конец сливного шланга колено входящее в комплект поставки ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ Посудомоечную машину необходимо подключить к сетевой розетке имеющей предохранитель на 10 А и заземление Подключение посудомоечной машины к электросети для постоянной работы должно производиться квалифицированным электриком Прежде чем выполнять какое либо техническое обслуживание посудомоечной машины со необходимо отключить от электросети например вынув вилку из розетки электросети 5
