Progress 8000T-20 [6/6] 220 05 5

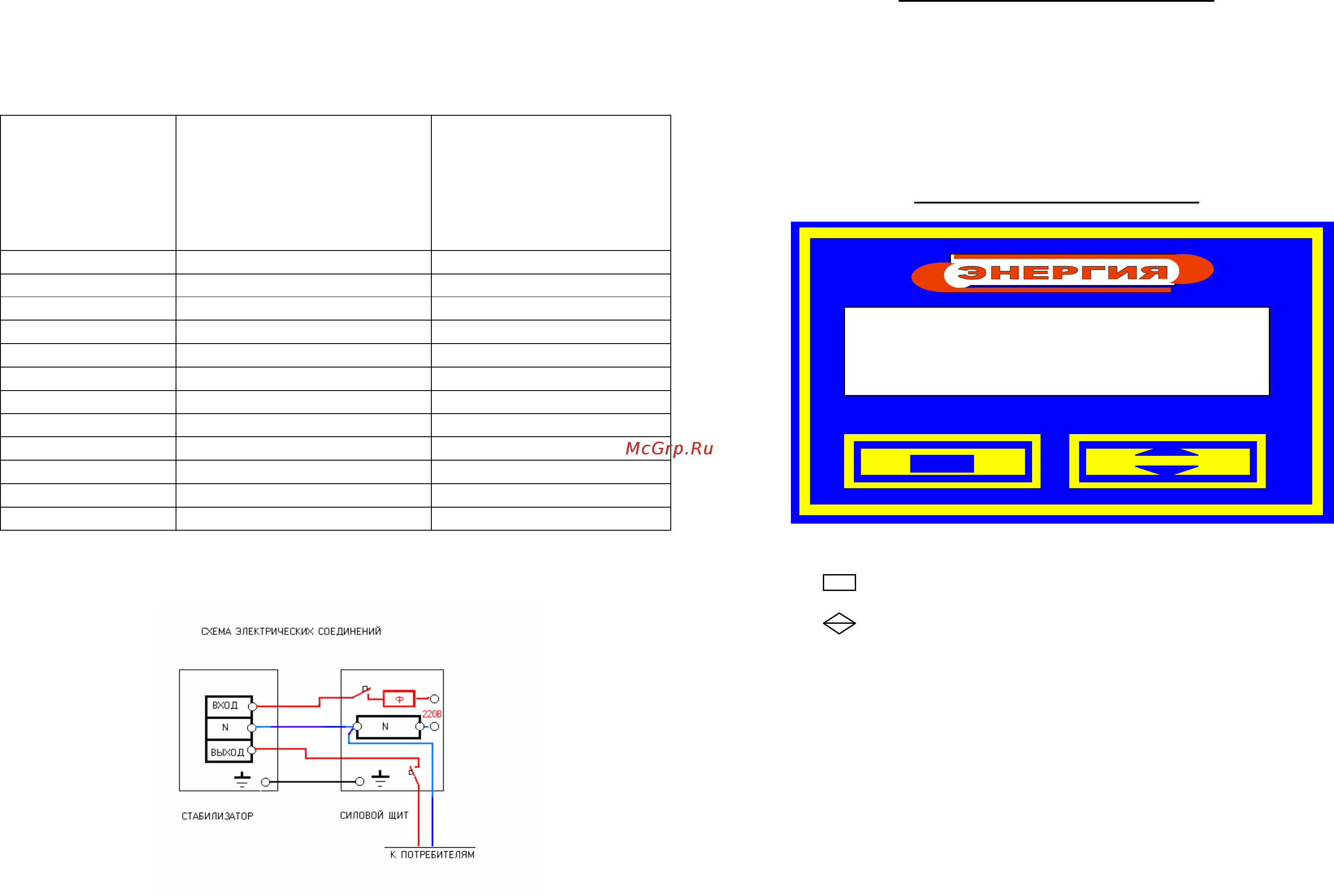

![Progress 8000T-20 [6/6] 220 05 5](/views2/1342408/page6/bg6.png)
Соедините корпус стабилизатора с контуром заземления.
Соединение корпуса стабилизатора с нулевой шиной недопустимо!
Подключите стабилизатор согласно маркировке на боковой крышке.
При подключении стабилизатора PROGRESS серии «Т» необходимо
руководствоваться данными, изложенными ниже:
Мощность
подключаемой
нагрузки кВт
Допустимое сечение кабеля
подключения
стабилизатора, не менее
мм²
Автоматический
выключатель в силовом
щите, А
1000 1,0 10,0
1500 1,5 16,0
2000 1,5 16,0
3000 4,0 25,0
5000 4,0 32,0
8000 6,0 50,0
10000 6,0 63,0
12000 8,0 63,0
15000 10,0 120,0
20000 10,0 150,0
30000 16,0 180,0
50000 25,0 250,0
Перед подключением к стабилизатору потребителей убедитесь в их
исправности.
Порядок включения стабилизатора
Включите сетевой автоматический выключатель, расположенный на
передней панели стабилизатора. При нормальном сетевом напряжении (в
пределах рабочего диапазона) стабилизатор включится, потребителю
поступит стабилизированное напряжение питания. На индикаторе при
этом будут высвечиваться значения входного напряжения - U
вх
,
выходного напряжения - U
вых
, мощности нагрузки – P
наг.
Порядок работы с клавиатурой.
Клавиатура имеет две кнопки.
Кнопка « » -выбор параметра настройки (далее-“МЕНЮ”).
Кнопка « »оперативная настройка параметра (далее-“НАСТРОЙКА”).
С их помощью в стабилизаторе имеется возможность корректировки
напряжения стабилизации в пределах от 210В до 230В.
При включении стабилизатора напряжение стабилизации автоматически
устанавливается на значение “220В”. Если необходимо иметь напряжение
стабилизации, отличное от 220В, то нажатием кнопки “МЕНЮ” установите
< > на значение выходного напряжения (U
вых
). Далее, продолжительным
нажатием кнопки “НАСТРОЙКА”, установите требуемое значение
напряжение стабилизации в пределах 210-230В. При этом показания
U
вых
будут меняться с дискретностью 2В.
U
вх
U
вых
P
н
185 220 05,5
