YOSHI-TO.RU-JP - Руководство по эксплуатации 150720-1
8

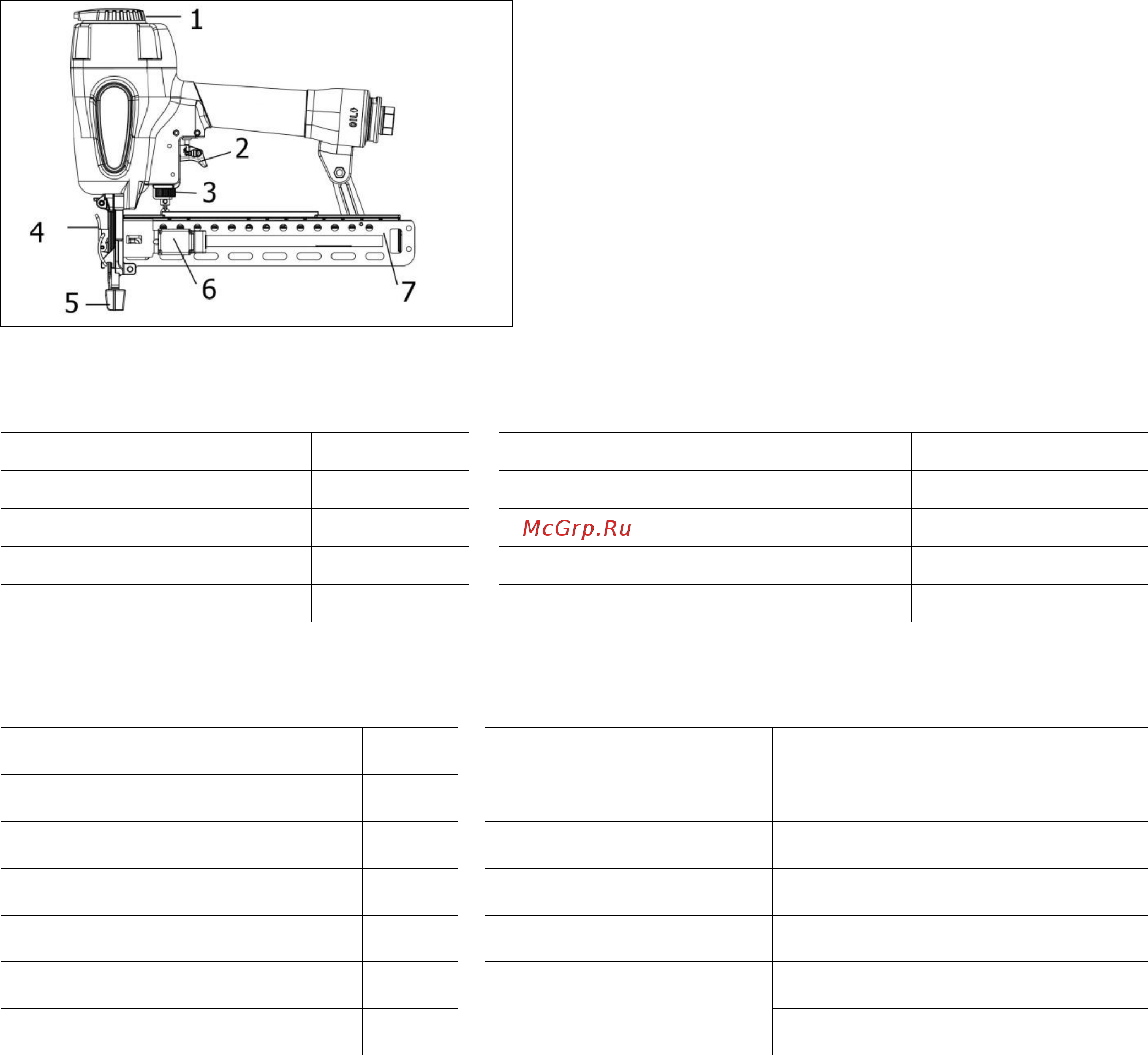

ОСНОВНЫЕ ЭЛЕМЕНТЫ ИНСТРУМЕНТА YOSHI S40N
1 - Дефлектор
2 - Курок
3 - Регулировка глубины забивания
4 - Клипса
5 - Контактный механизм предохранителя
6 - Толкатель
7 - Магазин
ОСНОВНЫЕ ПОКАЗАТЕЛИ
РЕКОМЕНДУЕМЫЙ КРЕПЕЖ
Высота
264 мм
Вид крепежа
Скоба
Ширина
80,2 мм
Ширина спинки (внутри)
7,8
Длина
301 мм
Ширина спинки (снаружи)
10,7
Масса
2,09 кг
Сечение скобы
1,39 х 1,58 мм
Емкость магазина
110 скоб
Длина крепежа
15-40 мм
КОМПЛЕКТ ПОСТАВКИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Инструмент
1 шт.
Диапазон давления:
Фитинг (рис.1)
1 шт.
Рабочий:
0,5-0,83 Мпа (5-8.3 бар)
Защитные очки
1 шт.
Рекомендуемый:
0,5-0,70 Мпа (5-7 бар)
Комплект ключей
1 шт.
Расход воздуха:
1,72 л при 0,6 МПа (6 бар)
Инструкция
1 шт.
Вибрация:
2,6 м/с
2
Схема со спецификацией
1 шт.
Шум:
LWA, 1 сек., 102 дБ
Кейс
1 шт.
LpA, 1 сек., 90 дБ
НАЗНАЧЕНИЕ
Изготовление каркасов мебели, деревянной тары, в том числе и поддонов различного
назначения.
Изготовление деревянных конструкций и сооружений.
Соединение различных элементов и деталей, изготовленных из древесины.
