YOSHI-TO.RU-JP - Руководство по эксплуатации 150720-1
9

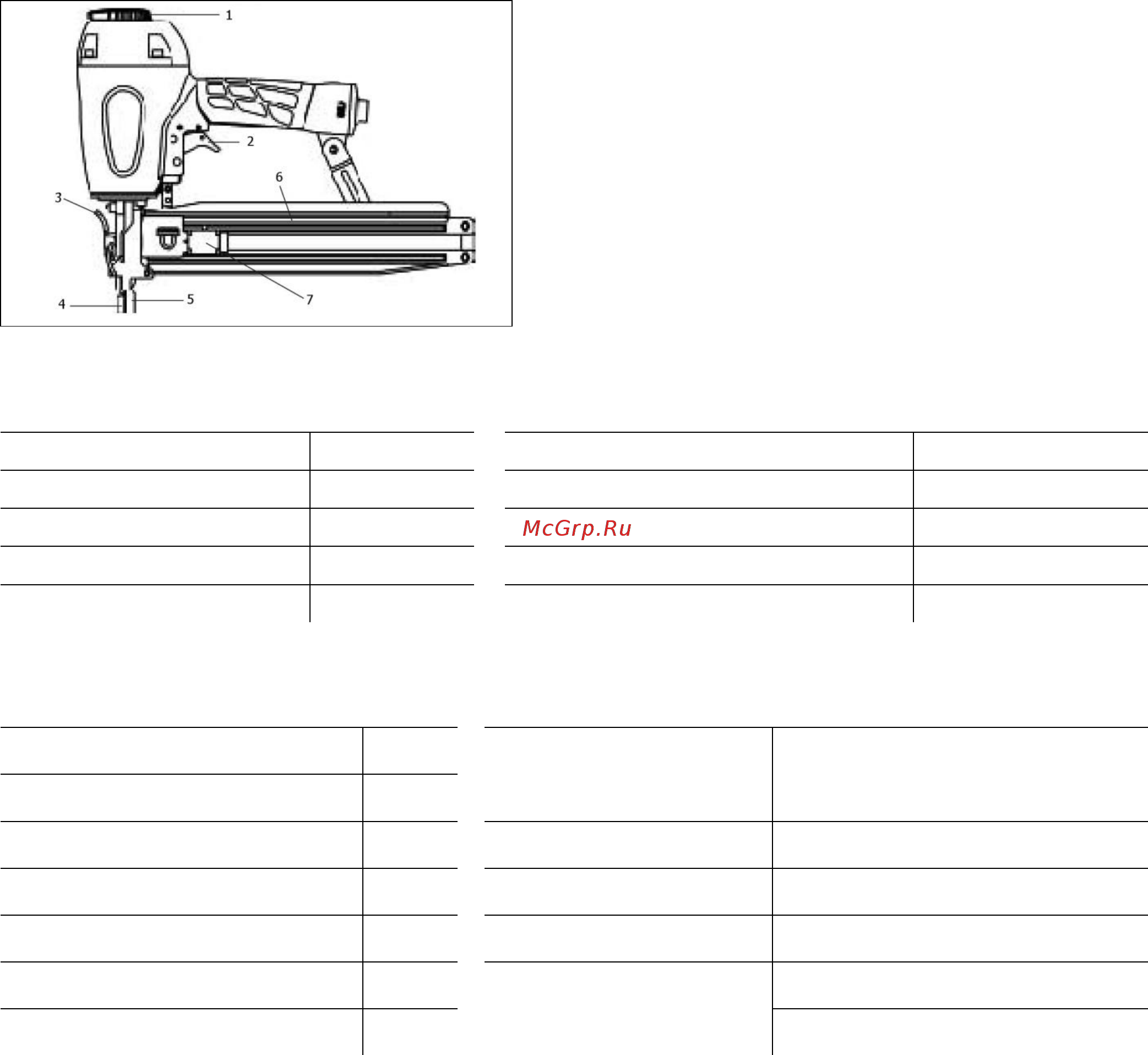

ОСНОВНЫЕ ЭЛЕМЕНТЫ ИНСТРУМЕНТА YOSHI S851N
1 - Дефлектор
2 - Курок
3 - Клипса
4 - Нос
5 - Контактный механизм предохранителя
6 - Магазин
7 – Толкатель
ОСНОВНЫЕ ПОКАЗАТЕЛИ
РЕКОМЕНДУЕМЫЙ КРЕПЕЖ
Высота
284,7 мм
Вид крепежа
Скоба
Ширина
91.3 мм
Ширина спинки (внутри)
7,8
Длина
383.8 мм
Ширина спинки (снаружи)
10,7
Масса
2,2 кг
Сечение скобы
1,39 х 1,58 мм
Емкость магазина
150 скоб
Длина крепежа
19-50 мм
КОМПЛЕКТ ПОСТАВКИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Инструмент
1 шт.
Диапазон давления:
Фитинг (рис.1)
1 шт.
Рабочий:
0,5-0,83 Мпа (5-8.3 бар)
Защитные очки
1 шт.
Рекомендуемый:
0,5-0,70 Мпа (5-7 бар)
Комплект ключей
1 шт.
Расход воздуха:
2,08 л при 0,6 МПа (6 бар)
Инструкция
1 шт.
Вибрация:
2,8 м/с
2
Схема со спецификацией
1 шт.
Шум:
LWA, 1 сек., 101 дБ
Кейс
1 шт.
LpA, 1 сек., 92 дБ
НАЗНАЧЕНИЕ
Изготовление каркасов мебели, деревянной тары, в том числе и поддонов различного
назначения.
Изготовление деревянных конструкций и сооружений.
Соединение различных элементов и деталей, изготовленных из древесины.
