Пневмошуруповѐрты

Yoshi SD - 162, Yoshi SD – 163

Изменение крутящего момента

Пневмошуруповѐрты SD -162, SD -163 снабжѐнs храповым устройством

(трещоткой), исключающим поломку инструмента при затягивании шурупа (винта)

до упора. На заводе изготовителе храповое устройство настроено на минимальный

крутящий момент. Если в работе инструмент не доворачивает шуруп в изделие,

необходимо отвернуть переднюю цилиндрическую часть инструмента поворотом по

часовой стрелке (резьба левая), вынуть храповое устройство, зафиксировать

заднюю часть в тисках или в любом пазу соответствующей ширины, повернуть

гайку по часовой стрелке на 1-2 щелчка.

Установить устройство на место, завернуть цилиндрическую часть шуруповѐрта от

руки.

При неполном заворачивании шурупа в изделие (срабатывает трещотка) -

операцию повторить. В целях исключения чрезмерных нагрузок на шестерни

инструмента желательно работать на минимально возможном крутящем моменте,

достаточном для заворачивания крепежа в обрабатываемый материал. Чем точнее

будет настроен крутящий момент инструмента применительно обрабатываемому

материалу - тем больше ПРОСЛУЖИТ инструмент.

зафиксировать

гайка

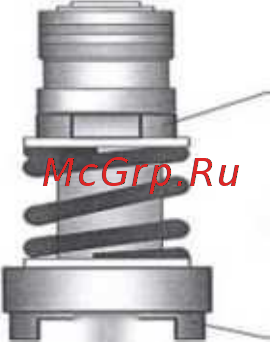

Рис.1. Устройство предохранительное

храповое
