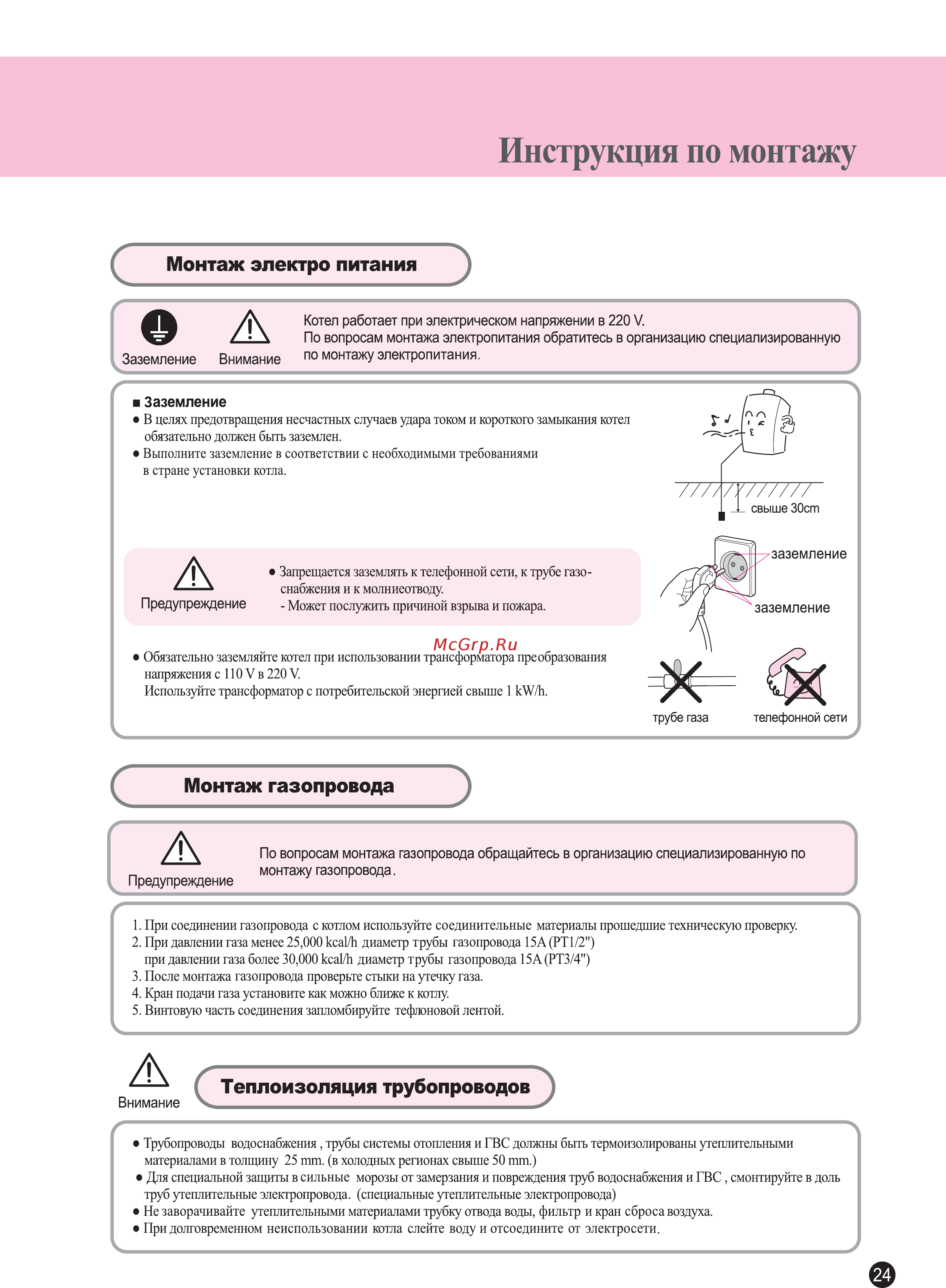

Инструкция по монтажу Монтаж электро питания Котел работает при электрическом напряжении в 220 V По вопросам монтажа электропитания обратитесь в организацию специализированную Заземление Внимание по монтажу электропитания Г Заземление В целях предотвращения несчастных случаев удара током и короткого замыкания котел обязательно должен быть заземлен Выполните заземление в соответствии с необходимыми требованиями в стране установки котла заземление Запрещается заземлять к телефонной сети к трубе газо снабжения и к молниеотводу Предупреждение Может послужить причиной взрыва и пожара заземление Обязательно заземляйте котел при использовании трансформатора преобразования напряжения с 110 V в 220 V Используйте трансформатор с потребительской энергией свыше 1 kW h трубе газа телефонной сети Монтаж газопровода А По вопросам монтажа газопровода обращайтесь в организацию специализированную по монтажу газопровода Предупреждение 1 При соединении газопровода с котлом используйте соединительные материалы прошедшие техническую проверку 2 При давлении газа менее 25 000 кса1 П диаметр трубы газопровода 15А РТ1 2 при давлении газа более 30 000 кса1 11 диаметр трубы газопровода 15А РТЗ 4 3 После монтажа газопровода проверьте стыки на утечку газа 4 Кран подачи газа установите как можно ближе к котлу 5 Винтовую часть соединения запломбируйте тефлоновой лентой Теплоизоляция трубопроводов Внимание г Трубопроводы водоснабжения трубы системы отопления и ГВС должны быть термоизолированы утеплительными материалами в толщину 25 mm в холодных регионах свыше 50 mm Для специальной защиты в сильные морозы от замерзания и повреждения труб водоснабжения и ГВС смонтируйте в доль труб утеплительные электропровода специальные утеплительные электропровода Не заворачивайте утеплительными материалами трубку отвода воды фильтр и кран сброса воздуха При долговременном неиспользовании котла слейте воду и отсоедините от электросети
