ПОДКЛЮЧЕНИЕ AV-ОБОРУДОВАНИЯ

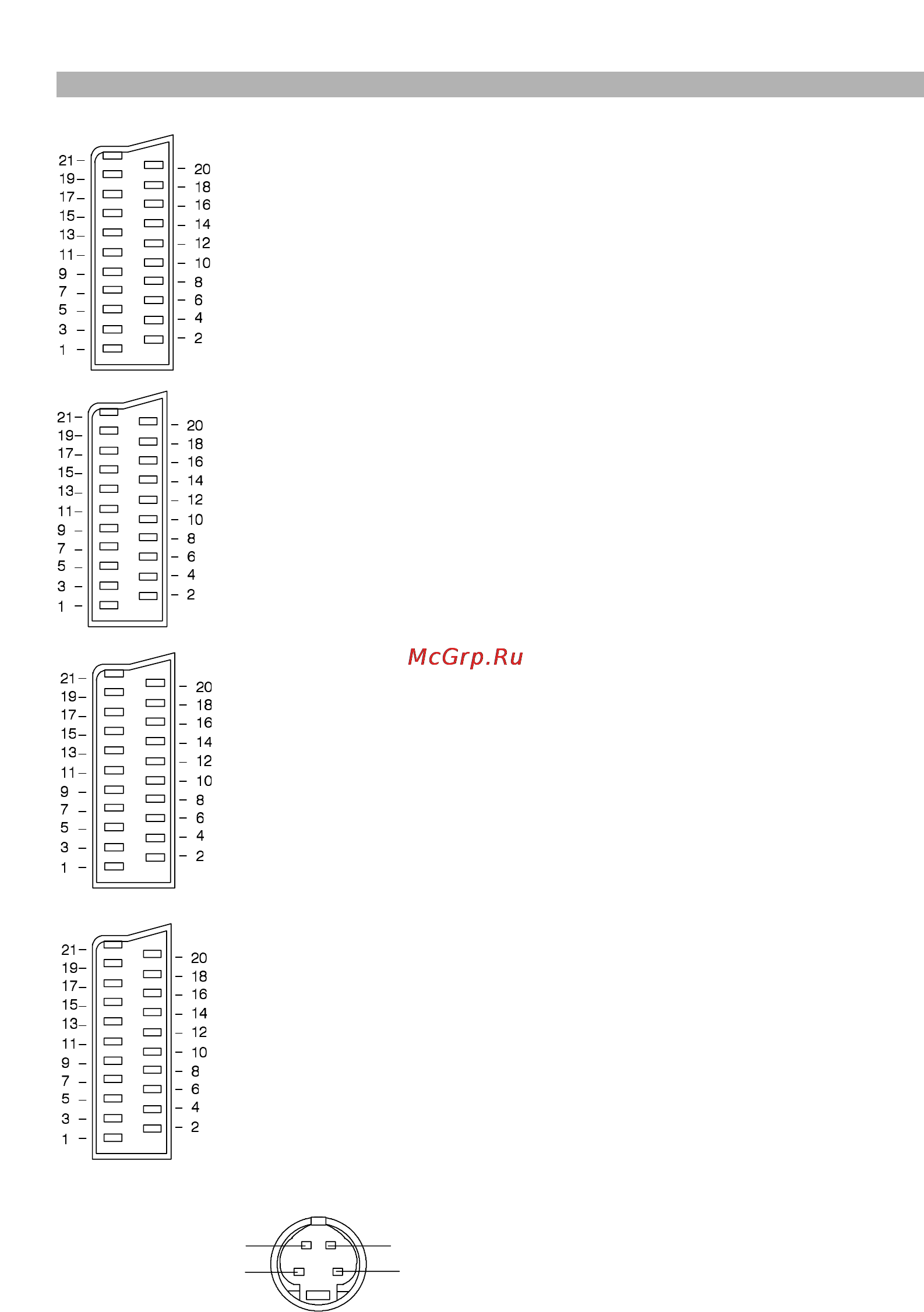

Информация о разъемах SCART и S-Video
21-контактный разъем SCART AV1 (для модели TX-29PM11P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. Заземление (синий)
6. Аудиовход (L)
7. Вход (синий)
8. Статус полного
видеосигнала CVBS
9. Заземление (зеленый)
10. Информация Q-Link
11. Вход (зеленый)
12. --
13. Заземление (красный)
14. Заземление
15. Вход (красный)
16. Статус сигнала RGB
17. Заземление полного
видеосигнала CVBS
18. Состояние заземления
RGB
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV2 (для модели TX-29PM11P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5.
6. Аудиовход (L)
7. --
8. Статус полного
видеосигнала CVBS
9. Заземление
10. Информация Q-Link
11. --
12. --
13. Заземление
14.
15. S.C. -in
16. --
17. Заземление CVBS
18. Заземление
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV1 (для модели TX-29PS12P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. Заземление (синий)
6. Аудиовход (L)
7. Вход (синий)
8. Статус полного
видеосигнала CVBS
9. Заземление (зеленый)
10. --
11. Вход (зеленый)
12. --
13. Заземление (красный)
14. Заземление
15. Вход (красный)
16. Статус сигнала RGB
17. Заземление полного
видеосигнала CVBS
18. Состояние заземления
RGB
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV1 (для модели TX-29PS12P)
21-контактный разъем SCART
AV2 (для модели TX-29PS12P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. --
6. Аудиовход (L)
7. --
8. Статус полного
видеосигнала CVBS
9. Заземление
10. --
11. --
12. --
13. Заземление
14. --
15. S.C. -in
16. --
17. Заземление CVBS
18. Заземление
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
4-контактное гнездо S-Video
Вход цветности
Заземление цветности
Вход яркости
Заземление яркости
Содержание
- Благодарим за покупку 2
- Содержание 2
- Аксессуары 4
- Краткое руководство по подключению 5
- Краткое руководство по подключению 6
- Краткое руководство по подключению 7
- Структура меню для tx 29pm11p 10
- Структура меню для tx 29ps12p 11
- Войдите в меню setup 18
- Войдите в основное меню 18
- Меню setup обеспечивает доступ к различным специальным функциям а также к меню настройки tuning 18
- Меню установки параметров setup для tx 29pm11p 18
- Отрегулируйте выбранную опцию увеличивая или уменьшая ее уровень установите параметры или установите доступ к выбранному меню 18
- Переместите курсор к выбранной опции меню 18
- Переместите курсор к меню setup 18
- Чтобы выйти из системы меню нажмите кнопку tv av 18
- Войдите в меню setup 19
- Войдите в основное меню 19
- Меню setup обеспечивает доступ к различным специальным функциям а также к меню настройки tuning 19
- Меню установки параметров setup для tx 29ps12p 19
- Отрегулируйте выбранную опцию увеличивая или уменьшая ее уровень установите параметры или установите доступ к выбранному меню 19
- Переместите курсор к выбранной опции меню 19
- Переместите курсор к меню setup 19
- Чтобы выйти из системы меню нажмите кнопку tv av 19
- Поиск и устранение неисправностей 38
- Проблемы изображение звук что следует проверить 38
- Справочная информация 38
- Техническое обслуживание если у вас возникают проблемы с телевизором то перед обращением в сервис ознакомьтесь с таблицей приведенной ниже для определения признаков неисправности для проведения технического обслуживания и ремонта обратитесь к вашему региональному дилеру panasonic сообщив номер модели телевизора и его серийный номер оба номера указаны на задней панели телевизора 38
- Tx 29pn1p tx 29ps12p 39
- Технические характеристики 39
