6.2 Способы регулирования Доступные способы регулирования:
Δp-c:
Электроника постоянно поддерживает перепад давления, созда-
ваемый насосом, во всем допустимом диапазоне потока перекачи-
ваемой жидкости на настроенном заданном значении перепада
давлений H
s
до максимальной характеристики (рис. 10).
Q= расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления
УКАЗАНИЕ:
Дополнительную информацию по настройке способа регулиро-
вания и соответствующих параметров см. в главе 8 «Управле-
ние» на стр. 186 и главе 9.4 «Настройка способа регулирования»
на стр. 204.
Δp-v:
Электроника линейно изменяет заданное значение перепада
давления, поддерживаемого насосом, в пределах между напо-
ром H
s
и ½ H
s
. Заданное значение перепада давления H
s
понижа-
ется или повышается в соответствии с расходом (рис. 11).
Q= расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления
УКАЗАНИЕ:
Дополнительную информацию по настройке способа регулиро-
вания и соответствующих параметров см. в главе 8 «Управле-
ние» на стр. 186 и главе 9.4 «Настройка способа регулирования»
на стр. 204.
УКАЗАНИЕ:
Для указанных способов регулирования Δp-c и Δp-v требуется
дифференциальный датчик давления, передающий сигнал
текущего значения в электронный модуль.
УКАЗАНИЕ:
Диапазон давления
дифференциального датчика давления дол-
жен совпадать со значением давления в электронном модуле
(меню <4.1.1.0>).
Ручной режим управления:
Частота вращения насоса может поддерживаться на постоянном
значении в пределах между n
мин
и n
макс
(рис. 12). При включении
режима «Ручной режим управления» отключаются все осталь-
ные способы регулирования.
PID-регулирование:
Если невозможно применять вышеуказанные стандартные спо-
собы регулирования, например, при использовании других дат-
чиков или если расстояние до насоса слишком велико,
применяется функция пропорционально-интегрального диффе-
ренциального управления (Proportional-Integral-Differential, PID).
Благодаря выгодно выбранной комбинации компонентов
регу-
лирования пользователь может добиться быстрого реагирова-
ния и устойчивости регулирования без постоянного отклонения
от заданного значения.
Выходной сигнал выбранного датчика может принять любое
промежуточное значение. Достигнутое текущее значение (сиг-
нал датчика) указывается на странице состояния меню в процен-
тах (100 % = максимальный диапазон измерения датчика).

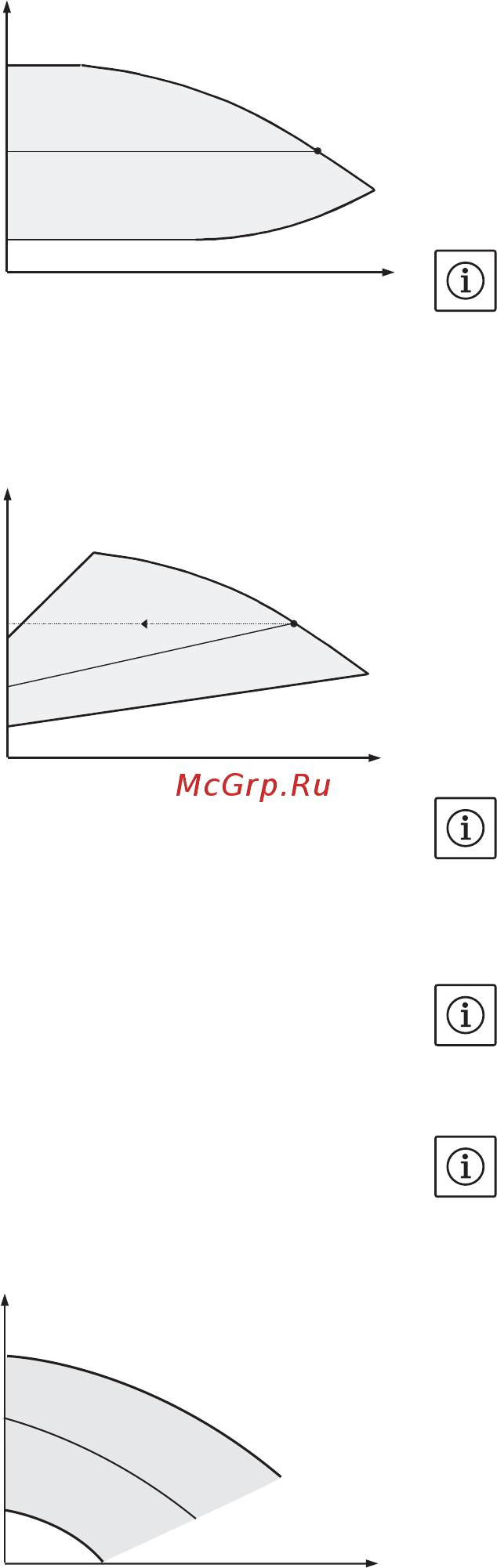

Рис. 10: Регулирование Δp-c
Q
s
H
max
H
H
s
H
min
Рис. 11: Регулирование Δp-v
Q
H
H
Q
H
max
H
s
½ H
s
H
min
Рис. 12: Ручной режим управления
Q
H
H
Q
n
min
n
max
s
H
s
