Русский
Инструкция по монтажу и эксплуатации Wilo-VeroLine-IP-E, VeroTwin-DP-E 187

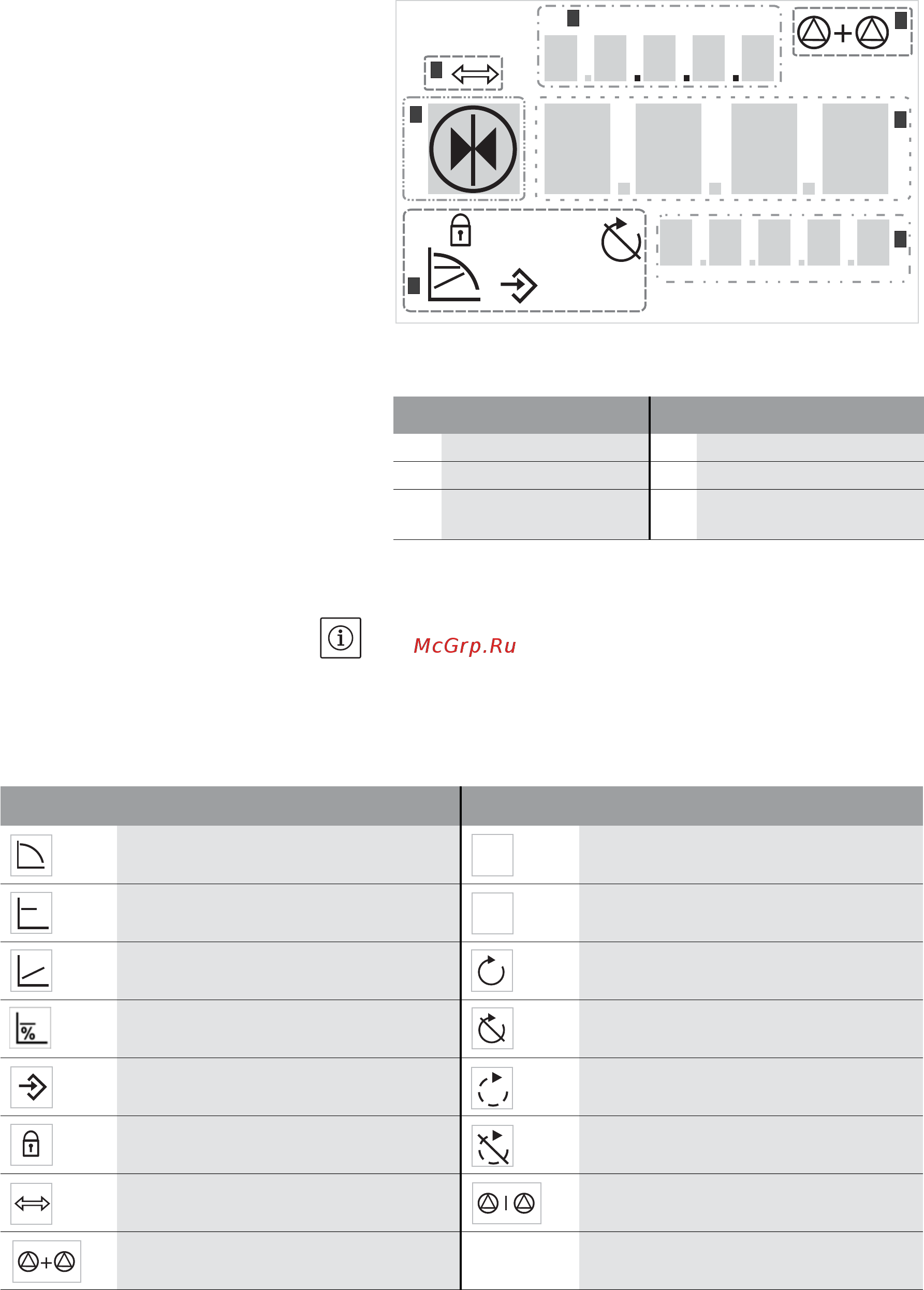

8.2 Структура дисплея Отображение информации на дисплее осуществляется согласно
следующему примеру:
Табл. 5: Структура дисплея
УКАЗАНИЕ:
Индикацию дисплея можно повернуть на 180°. Описание изме-
нения индикации см. в меню <5.7.1.0>.
8.3 Пояснение стандартных символов Следующие символы выводятся в указанных выше позициях
дисплея с целью индикации состояния:
Табл. 6: Стандартные символы
Рис. 27: Структура дисплея
Поз. Описание Поз. Описание
1
Номер меню 4 Стандартные символы
2
Индикация значения 5 Индикация символов
3
Индикация единицы
измерения
max
min
2
1
5
2
3
4
4
4
1000
0002
RPM
Символ Описание Символ Описание
Постоянное регулирование частоты вра-
щения
Режим «Мин
Постоянное регулирование
Δp-c
Режим «Макс
Переменное регулирование
Δp-v
Насос работает
PID-регулирование Насос остановлен
Вход In2 (внешнее заданное значение)
активирован
Насос работает в аварийном режиме
(символ мигает)
Блокировка доступа Насос остановлен в аварийном режиме
(символ мигает)
Система управления зданием BMS
(Building Management System) активна
Режим работы DP/MP: основной/резер-
вный
Режим работы DP/MP:
режим совместной работы двух насосов
min
max
2
