Русский
178 WILO SE 05/2015
•
Фактический расход не должен быть ниже минимального Q
мин.
Вычисление Q
мин.
:
7.1 Допустимые монтажные
положения и изменение
расположения элементов
конструкции перед установкой
Установленное изготовителем расположение элементов кон-
струкции относительно корпуса насоса (см. рис. 17) при необхо-
димости может быть изменено на месте эксплуатации. Это
может быть необходимо, например, в следующих случаях:
• обеспечение отвода воздуха из насоса;
• улучшение условий управления;
• избежание недопустимых монтажных
положений (т.е. элек-
тродвигателем и/или электронным модулем вниз).
В большинстве случаев достаточно поворота съемного блока
относительно корпуса насоса. Возможное расположение эле-
ментов конструкции основано на допустимых монтажных поло-
жениях.
Допустимые монтажные положе-
ния с горизонтальным валом элек-
тродвигателя
Допустимые монтажные положения с горизонтальным валом
электродвигателя и электронным модулем вверх
(0°) показаны
на рис. 18. Не показаны допустимые монтажные положения с
монтированным сбоку электронным модулем (+/– 90°). Допус-
кается любое монтажное положение, кроме «электронным
модулем вниз» (- 180°). Отвод воздуха из насоса обеспечивается
только при условии, что клапан для выпуска воздуха обращен
вверх (рис. 18, поз. 1).
Только в этом положении (0°) может осуществляться направ-
ленное отведение накапливающегося конденсата
через имею-
щееся отверстие, фонарь насоса и двигатель (рис. 18, поз. 2).
Допустимые монтажные положе-
ния с вертикальным валом элек-
тродвигателя
Допустимые монтажные положения с вертикальным валом
электродвигателя показаны на рис. 19. Допускается любое мон-
тажное положение, кроме «двигателем вниз».
Q
мин.
= 10 % x Q
макс.
насос
x
Фактическая частота вращения
Макс. частота вращения

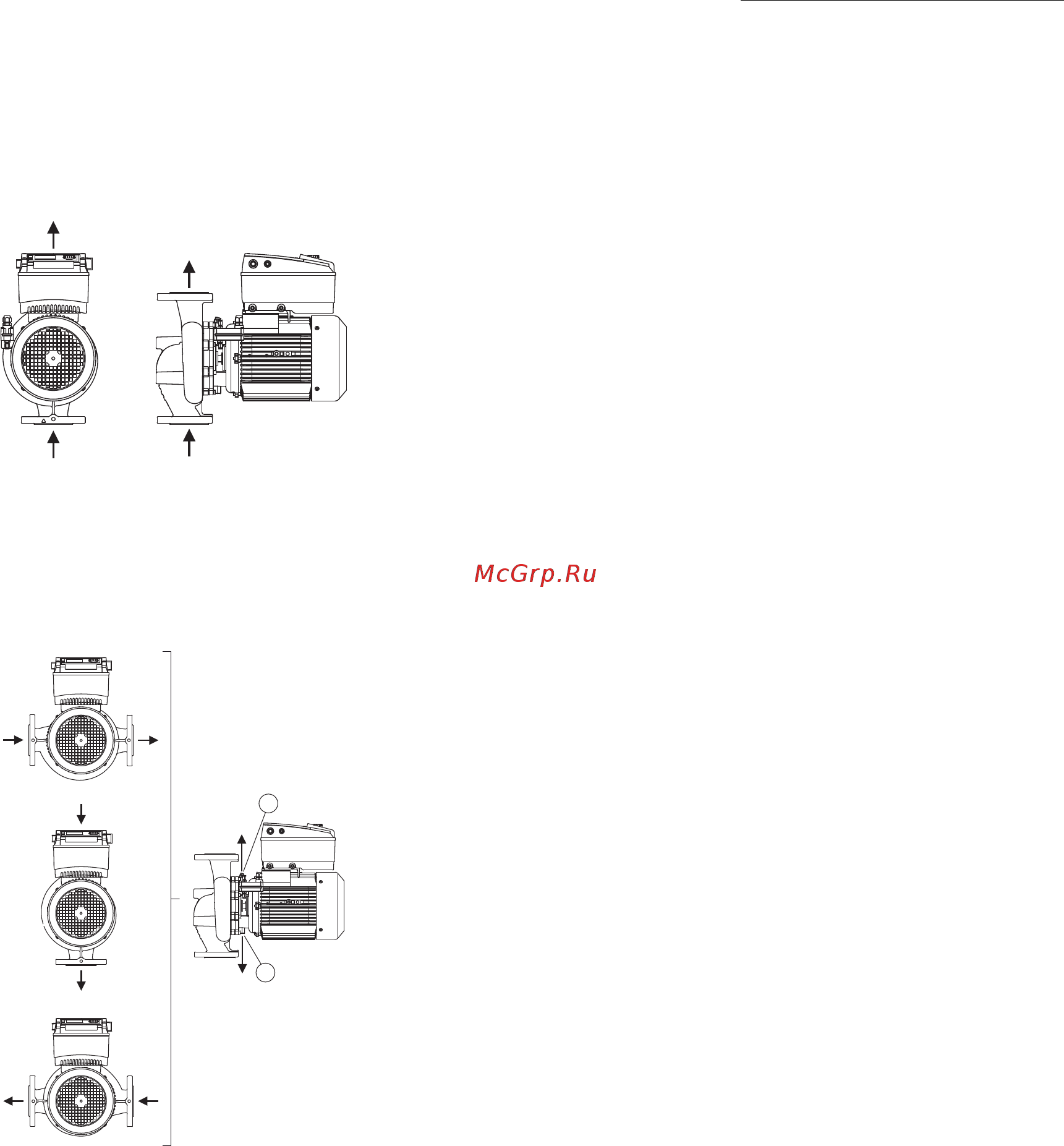

Рис. 17: Расположение элементов кон-
струкции в состоянии поставки
Рис. 18: Допустимые монтажные поло-
жения с горизонтальным валом элек-
тродвигателя
1
2
