SpezVision HQ-9908 [3/21] Задняя панель

квалифицированному обслуживающему персоналу.

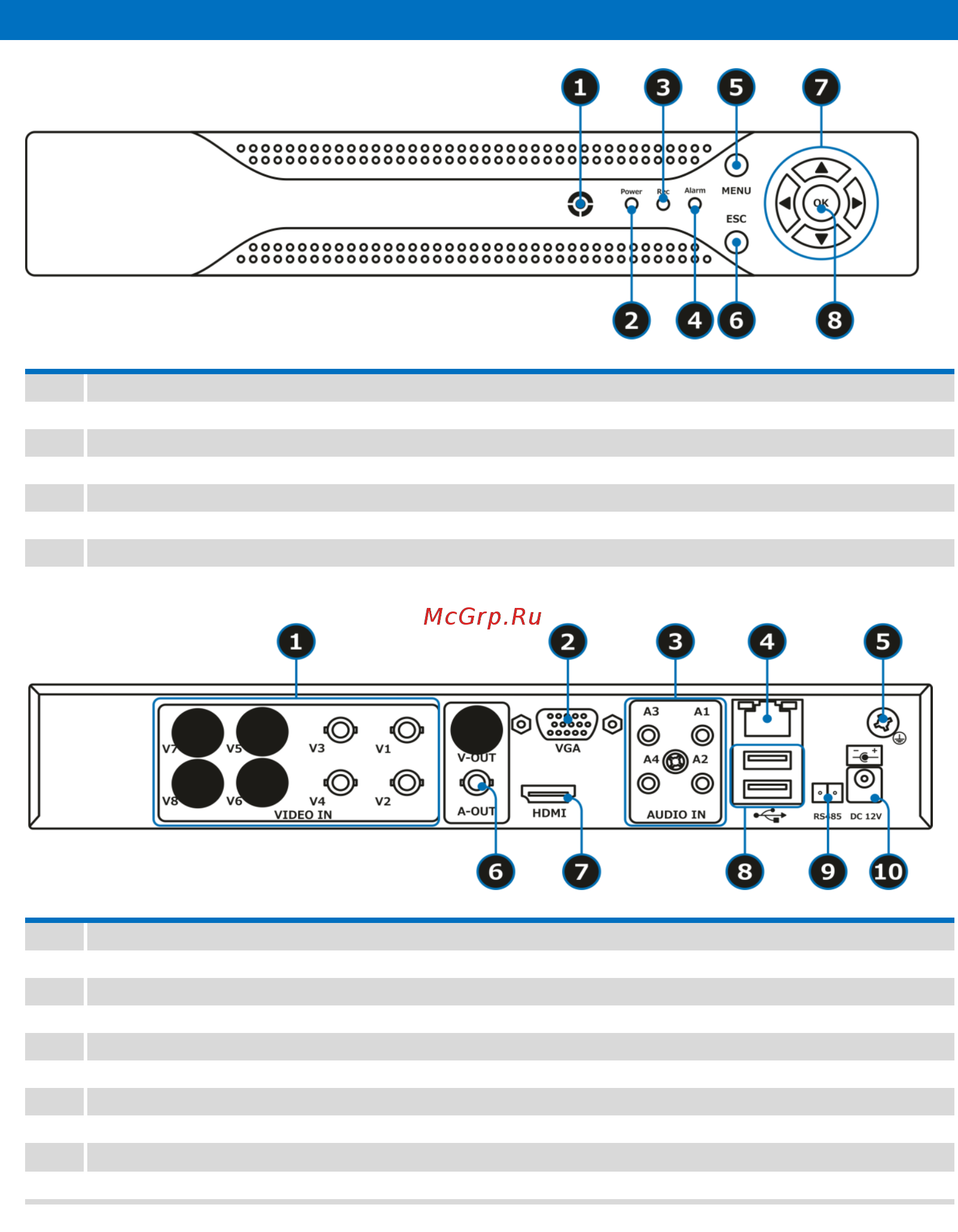

ГЛАВА 2. ОБЩИЙ ВИД УСТРОЙСТВА

Передняя панель.

HQ-9904/HQ-9908

Дистанционный IR-датчик

Индикатор питания

Индикатор записи

Индикатор тревоги

Кнопка вызова «Главного меню»

Кнопка «Выход»

Кнопки навигации

Кнопка «Подтверждение выполнения операции»

Задняя панель.

HQ-9904

Входные разъемы BNC для подключения камер

Разъем VGA для подключения монитора

Входные разъемы RCA для подключения микрофонов

Разъем RJ 45 для подключения регистратора к сети Ethernet

Заземление

Выходной аудио разъем RCA

Разъем HDMI для подключения монитора

USB 2.0 разъем для подключения мыши или USB-накопителя

Разъем RS-485 для подключения PTZ-камер

Разъем для подключения к источнику питания постоянного тока (12 В)
