Канал: Выбор номера канала для настройки отображения на нем маски (приватные области),

времени и имени канала.

Регион: Установка маскирующих (приватных) областей на канале. Возможность установки до 4-х

изменяемых прямоугольных зон.

Установка: Изменение положения имени каналов и времени на дисплее.

ПРИМЕЧАНИЕ. В цифровом режиме не доступны настройки масок на каналы, изменения

положения времени и имени канала на дисплее.

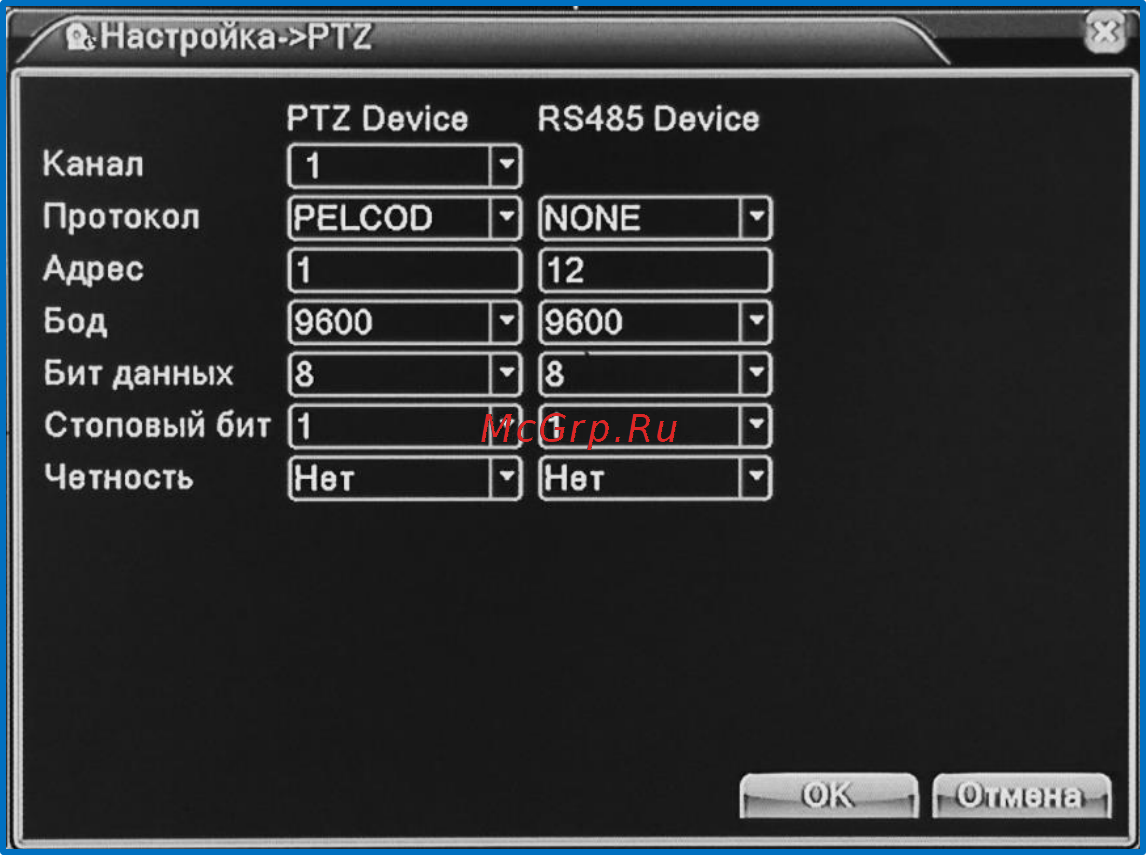

● ШАГ 6. PTZ(RS485 Device).

Для входа в меню необходимо открыть вкладку «PTZ»:

PTZ Device

Канал: Каналы настройки PTZ.

Протокол: Выберите протокол, соответствующий марке подключаемой камеры (HY, LG,

PANASONIC, PELCO-9750, PELCOASCII, PELCOD-RS, PELCOD-S, PELCOD-S1, PELCOD, PELCOD1, PELCOP-

Std, PELCOP, PELCOP1, PELCOP2, PHILIPS, SAMSUNG, SANLI, SANTACHI, SHARP, SONY, YAAN).

Адрес: Выберите адрес камеры, соответствующий адресу подключаемого устройства.

Бод: Выберите скорость обмена данными, соответствующую подключаемой камере.

Бит данных: Выбор 4 значений: 5, 6, 7, 8.

Стоповый бит: Выбор 2 значений: 1, 2.

Четность: Выбор 5 значений: нет, нечетный, четный, отметка, место.

RS485 Device

Протокол: Выберите протокол, соответствующий марке подключаемого устройства (NONE, Dahua,

Dahua2, HB5003, HangBang, Hikvision, InteractCmd, LongYang, LongYang-D900, MeiFang, MinYang,

MinYang3, PtzKeyboard, SISO, Transparent, Universal-CS8x, Vista).

Адрес: Выберите адрес устройства, соответствующий адресу подключаемого устройства.

Бод: Выберите скорость обмена данными, соответствующую подключаемой камере.

Бит данных: Выбор 4 значений: 5, 6, 7, 8.

Стоповый бит: Выбор 2 значений: 1, 2.

Четность: Выбор 5 значений: нет, нечетный, четный, отметка, место.

ПРИМЕЧАНИЕ. В цифровом режиме доступны настройки только RS485 Device.
